Phoenix Contact 1751484 Printklemme 1 mm² Polzahl 11 Grün 1 St. Single

Grüner Steckverbinder mit zwei Reihen von Klemmen und silbernen Kontakten, geeignet für elektronische Verbindungen.

Abbildung ähnlich

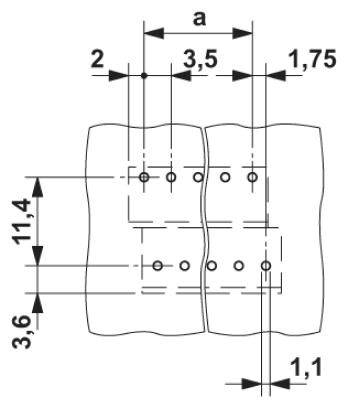

Technische Zeichnung eines Bauteils mit Maßangaben: Breite 3,5, Länge 1,75, Höhe 11,4, Abstand der Löcher 2, weitere Maße 3,6 und 1,1.

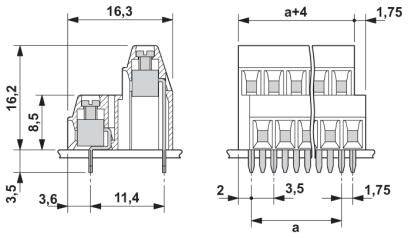

Technische Zeichnung eines Steckverbinders mit Maßangaben. Zeigt seitliche und frontale Ansichten samt Abmessungen und Stiftpositionen.

1/3

Abbildung ähnlich

Verpackungsart

Single

Produkt-Art

Printklemme

3.5 mm

Polzahl je Reihe

Polzahl

Datenblatt (PDF)

Sofort-Lieferung Mo., 12. Okt.

39 Stück

Anzahl

Stück

Gesamt (CHF 6.11 / Stück)

CHF 9.29

-34 %

CHF 6.11

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leiterplattenklemme

Inhalt 1 St.

Technische Daten

Schraubengewinde: M2
Montageart: Wellenlöten
Anzahl der Anschlüsse: 22
Steckbar: nein
Anzugsdrehmoment: 0,22 Nm ... 0,25 Nm
Metalloberfläche Lötbereich (Deckschicht): Zinn (5 - 7 µm Sn)
Isolierstoff: PA
Isolierstoffgruppe: I
Bauhöhe (Höhe ohne Lötpin): 16,2 mm
Pinlänge: 3,5 mm
Stiftabmessungen: 0,5 x 0,9 mm
Bemessungsstoßspannung (III/3): 2,5 kV
Nennquerschnitt: 1 mm²

Verpackungsart: Single

Typ: MKKDS 1/11-3,5

Produkt-Art: Printklemme

Besonderheiten: mit Zughülse

RM: 3.5 mm

Anzahl Reihen: 2

Polzahl je Reihe: 11

Polzahl: 11

Abisolierlänge (max.): 5 mm

Anschluss: Schrauben
Print

Nennstrom: 8 A

Querschnitt flexibel (min.): 0.14 mm²

Nennstrom - gerundet: 8 A

Querschnitt starr (min.): 0.14 mm²

Querschnitt flexibel (max.): 1 mm²

Querschnitt starr (max.): 1.5 mm²

AWG min.: 26

AWG max.: 16

Kontaktmaterial: Cu-Legierung, verzinnt

Gehäusematerial: PA

Herstellerfarbe: Grün

Herst.-Teilenr.: 1751484

Inhalt: 1 St.

Nennspannung: 200 V

Breite: 40.75 mm

Höhe: 19.7 mm

Länge: 16.3 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209326 Phoenix Contact 1751484 Printklemme 1 mm² Polzahl 11 Grün 1 St. Single

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209326 Phoenix Contact 1751484 Printklemme 1 mm² Polzahl 11 Grün 1 St. Single

Beschreibung

Bekanntes Anschlussprinzip erlaubt weltweiten Einsatz. Geringe Erwärmung durch höchste Kontaktkraft. Erlaubt den Anschluss von zwei Leitern. Kleinste Bauform für den jeweiligen Leiterquerschnitt. Leiteranschluss in mehreren Etagen ermöglicht höhere Kontaktdichte.

Ausführung

Ausstattung: sonstige, 200 V, 2,5 kV, III, Schraubanschluss, 0,14..1,5 mm², 0,25..0,5 mm², 0,14..1 mm², 0,14..0,5 mm², Lötanschluss, sonstige, grün, V0, -40..105 °C, Anschlusskontakt
