Phoenix Contact 1628199 eMobility Ladekabel 7 m
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
35 Stück
Alternativen anzeigen
Anzahl
Gesamt (CHF 270.07 / Stück)
CHF 270.07
zzgl. gesetzl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
AC-Ladekabel
- AC 3-phasig, 2, Typ 2, Mit Incable Control Box (ICCB): nein, Mode 3, 32 A, 480 V, Mit Temperatursensor: nein, 7 m, gerade, sonstige
Technische Daten
- Farbe Gehäuse: schwarz
- Farbe Steckgesicht: schwarz
- Farbe Griffbereich: grau
- Material Gehäuse: Kunststoff
- Material Griffbereich: Weichkunststoff
- Material Steckgesicht: Kunststoff
- Materialoberfläche Kontakte: Ag
- Außenmantel: schwarz
- Farbe Schutzkappe: schwarz
- Material Schutzkappe: Weichkunststoff
- Außenmantel, Material: TPE-U

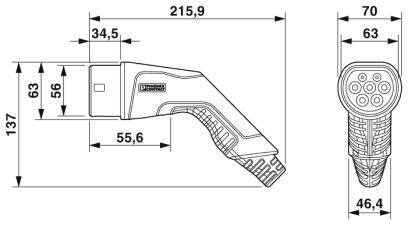

- Fahrzeug-Ladestecker Breite: 70 mm
- Fahrzeug-Ladestecker Höhe: 137 mm
- Fahrzeug-Ladestecker Tiefe: 215.9 mm
- Infrastruktur-Ladestecker Höhe: 131.8 mm
- Infrastruktur-Ladestecker Breite: 58 mm
- Infrastruktur-Ladestecker Tiefe: 233.4 mm
- Umgebungstemperatur (Lagerung/Transport): -40 °C - +80 °C
- Ladeleistung maximal: 26.6 kW

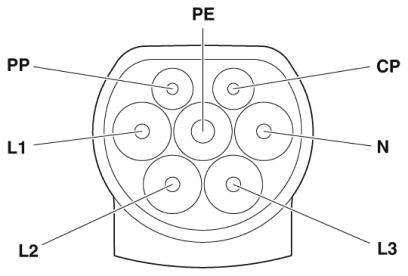

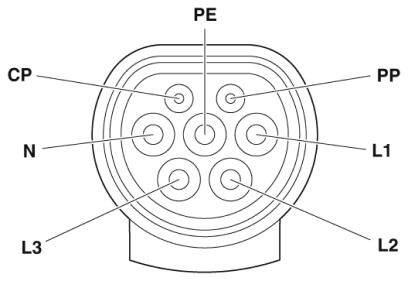

- Anzahl Leistungskontakte: 5 (L1, L2, L3, N, PE)
- Anzahl Signalkontakte: 2 (CP, PP)
- Signalkontakte Bemessungsstrom: 2 A
- Signalkontakte Bemessungsspannung: 30 V/AC
- Widerstandskodierung: 220 Ω (zwischen PE und PP)
- Steckzyklen: > 10000
- Steckkraft: < 100 N
- Ziehkraft: < 100 N
- Minimaler Biegeradius: 255 mm (15 x Durchmesser)
- Leitungsart: gerade
- Leitungsaußendurchmesser: 17 mm ±0.4 mm
- Leitungsaufbau: 5 x 6 mm² + 1 x 0.5 mm²
- Leitungswiderstand: < 0.0033 Ω/m
- Produkt-Art
eMobility Ladekabel
- Anschluss A
Typ 2
- Anschluss B
Typ 2
- Anzahl Phasen
3phasig
- Ausführung
C-Line schwarz / grau
- Lademodus
Mode 3
- Kabellänge
7 m
- Nennspannung
480 V/AC
- Nennstrom
32 A
- Nennstrom - gerundet
32 A
IP44
IP54
- Min. Temperatur
-30 °C
- Max. Temperatur
+50 °C
- Tiefe
400.0000 mm
- Höhe
60.0000 mm
- Breite
400.0000 mm
Dokumente & Downloads
Datenblatt
Datenblatt 2209274 Phoenix Contact 1628199 eMobility Ladekabel 7 m
Datenblatt 2209274 Phoenix Contact 1628199 eMobility Ladekabel 7 m
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2209274 Phoenix Contact 1628199 eMobility Ladekabel 7 m
Beschreibung
Versilberte Oberfläche der Leistungs- und Signalkontakte. Zertifiziert nach IATF 16949:2016 und ISO 9001:2015.
Ausführung
- Ausstattung: 2, 480 V, nein
