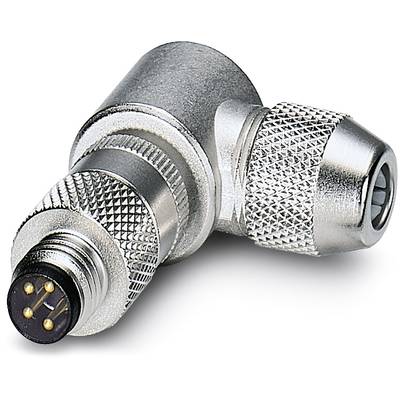

Phoenix Contact 1436466 Sensor-/Aktor-Steckverbinder, unkonfektioniert M8 Stecker, gewinkelt Polzahl Sensoren: 4 1 St. P

Highlights & Details

SACC-M 8MR-4CON-SH - Steckverbinder

sonstige, 15 mm, 4, 3,5..5 mm, abgewinkelt, 4 A, 85 °C, 30 V, II, 3, 0,25 mm², Lötanschluss, Gold, Messing, HB, Mit Schutzleiter: nein, Schutzart (IP), montiert: IP67, 100, Geschirmt: ja, Mit Statusanzeige: nein

Technische Daten

Kontaktausführung: sonstigeDurchmesser des Steckverbinders: 15 mmAnzahl der Steuerkontakte: 4Für Kabelaußendurchmesser: 3,5..5 mmAusführung des Gehäuses: abgewinkeltBemessungsstrom In: 4 AUmgebungstemperatur: 85 °CBemessungsspannung: 30 VÜberspannungskategorie: IIVerschmutzungsgrad: 3Anschließbarer Leiterquerschnitt eindrähtig: 0,25 mm²Ausführung des elektrischen Anschlusses: LötanschlussWerkstoff der Kontaktbeschichtung: GoldWerkstoff des Gehäuses: MessingBeschichtung Gehäuse: sonstigeWerkstoff des Gewinderings: sonstigeArt der Verriegelung: sonstigeBrennbarkeitsklasse des Isolierstoffs nach UL 94: HBMit Schutzleiter: neinSchutzart (IP), montiert: IP67Min. Anzahl der Steckzyklen: 100Geschirmt: jaMit Statusanzeige: neinVerpackungseinheit: 1 StückMaße (cm): 52 × 21 × 15Bruttogewicht: 0,029 kg, Nettogewicht: 0 kgECLASS 7: Industriesteckverbinder (nicht spezifiziert) (27440190)

Verpackungsart: Piece

Typ: SACC-M 8MR-4CON-SH

Produkt-Art: Sensor-/Aktor-Steckverbinder, unkonfektioniert

Bauform: Stecker, gewinkelt

Stecker-Norm: Sensorik Steckverbinder

Anschlussseite A: M8-Stecker, gewinkelt

Anschlussseite B: konfektionierbar

Polzahl: 4

Nennspannung: 30 V/AC
30 V/DC

Nennstrom: 4 A

Nennstrom - gerundet: 4 A

Anschlussquerschnitt (max.): 0.25 mm²

Außen-Ø: 15 mm

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.25 mm²

Anschluss: Löten

Gewinde-Typ Anschlussseite: M8

Gewinde-Typ Kabelanschluss und Montage: M8

Kodierung: A

Kontaktoberfläche: Gold

: IP67

Besonderheiten: geschirmt

Max. Temperatur: 85 °C

Herst.-Teilenr.: 1436466

Inhalt: 1 St.

Kabel-Ø (max.): 5 mm

Kabel-Ø (min.): 3.5 mm

Kabel-Ø-Bereich: 3.5 - 5 mm

UKCA: Ja
