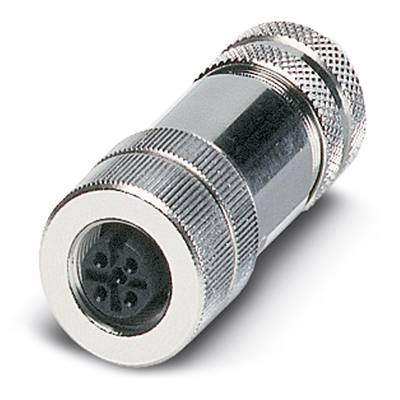

Phoenix Contact 1424672 Sensor-/Aktor-Datensteckverbinder M12 Buchse, gerade Polzahl Sensoren: 5 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor-/Aktor-Datensteckverbinder
Bauform
Buchse, gerade
Stecker-Norm
Sensorik Steckverbinder
Anschlussseite A
M12-Buchse, gerade
Anschlussseite B
konfektionierbar
81 Stück
Anzahl
Gesamt (CHF 18.46 / Stück)
CHF 18.46
zzgl. gesetzl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Bussystem-Einbausteckverbinder
- sonstige, 19 mm, 12, 5, 4..8 mm, gerade, 4 A, 85 °C, 48 V, II, 3, 0,14..0,75 mm², 0,08..0,5 mm², 0,75 mm², Nickel, Zink, V0, Mit Schutzleiter: nein, Schutzart (IP), montiert: IP67, 100, Geschirmt: ja, Mit Statusanzeige: nein
Technische Daten
- Kontaktausführung: sonstigeDurchmesser des Steckverbinders: 19 mmGewindegröße (metrisch): 12Anzahl der Steuerkontakte: 5Für Kabelaußendurchmesser: 4..8 mmAusführung des Gehäuses: geradeBemessungsstrom In: 4 AUmgebungstemperatur: 85 °CBemessungsspannung: 48 VÜberspannungskategorie: IIVerschmutzungsgrad: 3Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,14..0,75 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,08..0,5 mm²Anschließbarer Leiterquerschnitt eindrähtig: 0,75 mm²Anschließbarer Leiterquerschnitt mehrdrähtig: 0,14..0,75 mm²Ausführung des elektrischen Anschlusses: sonstigeWerkstoff der Kontaktbeschichtung: NickelWerkstoff des Gehäuses: ZinkBeschichtung Gehäuse: sonstigeWerkstoff des Gewinderings: sonstigeArt der Verriegelung: sonstigeBrennbarkeitsklasse des Isolierstoffs nach UL 94: V0Mit Schutzleiter: neinSchutzart (IP), montiert: IP67Min. Anzahl der Steckzyklen: 100Geschirmt: jaMit Statusanzeige: neinVerpackungseinheit: 1 StückMaße (cm): 80 × 80 × 20Bruttogewicht: 0,043 kg, Nettogewicht: 0 kgECLASS 7: Rundsteckverbinder (Set) (27440102)
- Typ
SACC-M12FS-5PL SH DN
- Produkt-Art
Sensor-/Aktor-Datensteckverbinder
- Bauform
Buchse, gerade
- Stecker-Norm
Sensorik Steckverbinder
- Anschlussseite A
M12-Buchse, gerade
- Anschlussseite B
konfektionierbar
- Polzahl
5
- Nennspannung
48 V/AC
60 V/DC
- Nennstrom
4 A
- Nennstrom - gerundet
4 A
- Anschlussquerschnitt (max.)
0.50 mm²
- Anschluss
Push-In-Klemme
- Gewinde-Typ Anschlussseite
M12
- Gewinde-Typ Kabelanschluss und Montage
M12
- Kodierung
A
- max. Querschnitt
0.75 mm²
- min. Querschnitt
0.14 mm²
IP67
- Besonderheiten
geschirmt
- Max. Temperatur
85 °C
- Herst.-Teilenr.
1424672
- Inhalt
1 St.
- Kabel-Ø (max.)
8 mm
- Kabel-Ø (min.)
4 mm
- Kabel-Ø-Bereich
4 - 8 mm
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1707309 Phoenix Contact 1424672 Sensor-/Aktor-Datensteckverbinder M12 Buchse, gerade Polzahl Sensoren: 5 1 St.
Beschreibung
Bus-Systemsteckverbinder, Buchse, gerade, 5-polig, M12 geschirmt, A-kodiert, Federkraftanschluss, Metallrändel, Kabeldurchmesser max. 8 mm
