Phoenix Contact 1414998 Sensor-/Aktor-Kabel 10 m Polzahl Sensoren: 3 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor-/Aktor-Kabel
Stecker-Norm
DEUTSCH
Anschlussseite A
Kabel, offenes Ende
Anschlussseite B
Buchse gerade DT06-3S
Polzahl
3
Datenblatt (PDF)
2 Stück
Anzahl
Gesamt (CHF 35.11 / Stück)
CHF 45.64
-23 %
CHF 35.11
zzgl. MwSt.
Nur noch 2 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Sensor-/Aktor-Kabel
- 3, sonstige, Female (Buchse), gerade, 10 m, Halogenfrei: ja, Mit LED-Anzeige: nein, Geschirmt: nein, mehradrig, Strahlenvernetzt: nein, -40..80 °C, -25..80 °C, 8 A, 48 V, 8000 mOhm, Schutzart (IP): IP67
Technische Daten
- Bauform: Buchse gerade DEUTSCH DT06-3S Clipverriegelung
- Polzahl: 3
- Nennspannung UN: 48 V AC;48 V DC
- Brennbarkeitsklasse nach UL 94: V2
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP67;IP69K
- Umgebungstemperatur (Betrieb): -40 °C ... 80 °C (Kabel, feste Verlegung);-25 °C ... 80 °C (Kabel, bewegliche Verlegung)
- Material Dichtung: Silikon
- Material Kontaktoberfläche: vernickelt
- Nennstrom IN: 8 A
- Leitungsaußendurchmesser: 5,20 mm ±0,15 mm
- Außenmantel, Material: PUR
- Material Leiter: blanke Cu-Litze
- Leitungslänge: 10 m
- Leitungsquerschnitt: 3x 0,75 mm² (Signalleitung)
- Schutzbeschaltung: unbeschaltet
- Statusanzeige: nein
- Außenmantel, Farbe: schwarzgrau RAL 7021
- Anwendung: Mobilhydraulik
- Sonstige Beständigkeit: hydrolyse- und mikrobenbeständig;bedingt UV beständig (nach DIN EN ISO 4892-2-A);adhäsionsarm;abriebfest
- Kodierung: A
- Verriegelungsart: Clipverriegelung
- Isolationswiderstand: ≥ 1 GΩ*km (bei 20 °C)
- Material Kontakt: Cu-Legierung
- Prüfspannung: ≥ 3000 V AC (Spark Test)
- Statusanzeige vorhanden: nein
- Material Kontaktträger: PA 6.6
- Leitungsgewicht: 42 kg/km
- UL AWM Style: 20549 / 10152 (80 °C / 300 V)
- Geschirmt: nein
- Leitungstyp: PUR halogenfrei schwarz [PUR]
- Leiteraufbau Signalleitung: 42x 0,15 mm
- AWG Signalleitung: 18
- Aderdurchmesser inklusive Isolierung: 1,69 mm ±0,05 mm (Signalleitung)
- Material Aderisolation: PP
- Einzelader, Farbe: braun, blau, schwarz
- Wandstärke Außenmantel: ≥ 0,38 mm
- Gesamtverseilung: 3 Adern längsverseilt
- Nennspannung Kabel: ≤ 300 V AC
- Mindestbiegeradius, fest verlegt: 5 x D
- Mindestbiegeradius, flexibel verlegt: 10 x D
- Kleinster Biegeradius, fest verlegt: 26 mm
- Kleinster Biegeradius, beweglich verlegt: 52 mm
- Dynamische Belastbarkeit (Biegen): Biegezyklen maximal: 4000000, Biegeradius: 48 mm, Verfahrweg: 10 m, Verfahrgeschwindigkeit: 3 m/s, Beschleunigung: 10 m/s²
- Flammwidrigkeit: nach UL 758/1581 (horizontal);nach UL 758/1581 FT2;nach DIN EN 60332-2-2
- Ölbeständigkeit: nach DIN EN 60811-2-1, 168 h bei 100 °C;nach UL 758, 168 h bei 60 °C
- Besondere Eigenschaften: flexibel;schleppkettentauglich
- Anzahl der Kabelabgänge: 1
- Anschluss 1: Anschluss 1
- Kodierungsart: A
- Anschluss 2: Anschluss 2
- Wandstärke Isolierung: ≥ 0,21 mm
- Leiterwiderstand max.: ≤ 26 Ω/km (bei 20 °C)
- PUR halogenfrei schwarz [PUR]: PUR halogenfrei schwarz [PUR]
- Halogenfreiheit: nach DIN VDE 0472 Teil 815;nach DIN EN 50267-2-1
- Material Griffkörper: TPU
- Material Verschraubung: nicht vorhanden
- Umgebungstemperatur (Betrieb) (Stecker/Buchse): -20 °C ... 80 °C (Stecker/Buchse)
- Typ
SAC-3P-10,0-PUR/DTFS
- Produkt-Art
Sensor-/Aktor-Kabel
- Stecker-Norm
DEUTSCH
- Anschlussseite A
Kabel, offenes Ende
- Anschlussseite B
Buchse gerade DT06-3S
- Polzahl
3
- Kabellänge
10 m
- Mantelmaterial
PUR
- Nennspannung
48 V/AC
48 V/DC
- Anschlussquerschnitt (max.)
0.75 mm²
- Außen-Ø
5.20 mm
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.75 mm²
- Anschluss
Freies Leitungsende
- Kabelfarbe
Schwarzgrau (RAL 7021)
- Kodierung
A
- Kontaktmaterial
Kupferlegierung
- max. Querschnitt
0.75 mm²
IP67
IP69K
- Besonderheiten
Halogenfrei
- Min. Temperatur
-40 °C
- Max. Temperatur
80 °C
- Verschlussart
Snap-In
- Herst.-Teilenr.
1414998
- Inhalt
1 St.
- Kabel-Ø
5.20 mm
- Kabel-Ø (max.)
5.20 mm
- Kabel-Ø-Bereich
5.20 mm (max)
- Bemessungsspannung
48 V
- Geschirmt
Nein
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3586916 Phoenix Contact 1414998 Sensor-/Aktor-Kabel 10 m Polzahl Sensoren: 3 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3586916 Phoenix Contact 1414998 Sensor-/Aktor-Kabel 10 m Polzahl Sensoren: 3 1 St.
Beschreibung

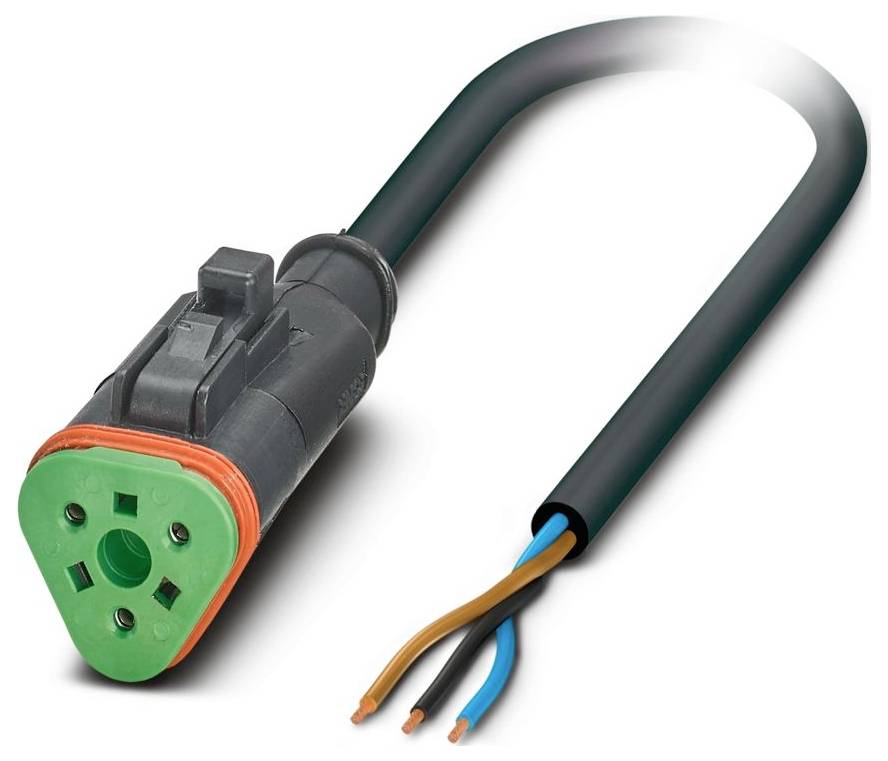

Sensor-/Aktor-Kabel, 3-polig, PUR halogenfrei, schwarzgrau RAL 7021, freies Leitungsende, auf Buchse gerade DEUTSCH DT06-3S Clipverriegelung, Kodierung: A, Beschaltung: unbeschaltet, Kabellänge: 10 m
Lieferumfang
- Geliefert wird: Phoenix Contact Sensor-/Aktor-Kabel SAC-3P-10,0-PUR/DTFS, Verpackungseinheit: 1 Stk., EAN: 4055626036748
