Phoenix Contact 1414705 Steckverbinder Schraubverriegelung Gesamtpolzahl: 3 1 St.

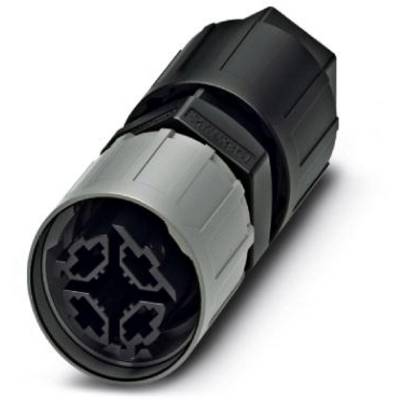

Ein runder, mehrpoliger Steckverbinder in Schwarz und Grau, geeignet für industrielle Anwendungen, mit robustem Gehäuse und Verriegelungsmechanismus.

Abbildung ähnlich

Diagramm zeigt Betriebstrom gegenüber Umgebungstemperatur für Kabelquerschnitte: 2,5 mm², 1,5 mm² und 1,0 mm². Strom nimmt mit Temperatur ab.

1/2

Abbildung ähnlich

Produkt-Art

Steckverbinder

Bauform

Schraubverriegelung

Gesamtpolzahl

Anschluss

IDC

Inhalt

1 St.

Datenblatt (PDF)

Lieferung Mo., 19. Okt.

2542 Stück

Anzahl

Stück

Gesamt (CHF 11.05 / Stück)

CHF 11.05

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Steckverbinder

690 V, 17,5 A, 3, IP66, Schneidklemme IDC, 5..9,5 mm, 0,5..1,5 mm², 1, 1, 2, PE, Mechanische Codierung: ja, schwarz, separat, Mit Zugentlastung: ja, sonstige, Halogenfrei: nein, versilbert, 0,003 mOhm, 6 kV, 70,8 mm, 25 mm

Technische Daten

Bauform: QPD 3x1,5
Anschlusstechnik: QUICKON-Anschluss
Anzugsdrehmoment-Überwurfmutter: 8 Nm
Anzahl der Anschlüsse: 3
Aderisolationsmaterial: PVC / PE / TPE / Gummi
Aderdurchmesser inkl. Isolation: 1,6 mm ... 3 mm
Leitungsaußendurchmesser: 5 mm ... 9,5 mm
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 100 °C
Bemessungsstoßspannung (III/3): 6 kV
Steckzyklen: > 50
Material Kontaktträger: PA
Brennbarkeitsklasse nach UL 94: V0
Überspannungskategorie: III
Verschmutzungsgrad: 3

Typ: QPD P 2PE1,5 4-9 BK

Produkt-Art: Steckverbinder

Bauform: Schraubverriegelung

Gesamtpolzahl: 3

Anschluss: IDC

Herstellerfarbe: Schwarz

Inhalt: 1 St.

Max. Temperatur: +100 °C

Nennstrom: 17.5 A

Min. Temperatur: -40 °C

Nennstrom - gerundet: 17.5 A

Nennspannung: 690 V

Kontaktmaterial: Kupfer versilbert

: 20 bis 16

Herst.-Teilenr.: 1414705

Isolationsmaterial: PA

Polzahl: 3

max. Querschnitt: 1.5 mm²

min. Querschnitt: 0.5 mm²

Querschnitt-Bereich: 0.5 - 1.5 mm²

RoHS-konform: Ja

: IP66
IP68
IP69K

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2137100 Phoenix Contact 1414705 Steckverbinder Schraubverriegelung Gesamtpolzahl: 3 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2137100 Phoenix Contact 1414705 Steckverbinder Schraubverriegelung Gesamtpolzahl: 3 1 St.

Beschreibung

Innovativ und zeitsparend - QUICKON-Schnellanschluss für bis zu 80 % Zeitersparnis beim Anschließen vor Ort. Komfortabel: einfache und schnelle Konfektionierung ohne Spezialwerkzeug. Überaus robust: Gehäuse in den Schutzarten IP68/IP69K und IK07 für einen weiten Einsatzbereich. Sicherer Anschluss durch Polarisation gegen Fehlstecken und Fingerberührschutz nach DIN EN 0105. Servicefreundlich - mit den Steckverbindern kann ein schneller Geräteaustausch erfolgen und durch vorkonfektionierte Leitungen wird die Inbetriebnahme erleichtert.
