Phoenix Contact 1414700 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 3 1 St.

Schwarzer zylindrischer Stecker, möglicherweise ein elektrischer oder mechanischer Anschluss, mit strukturierten und glatten Oberflächen.

Abbildung ähnlich

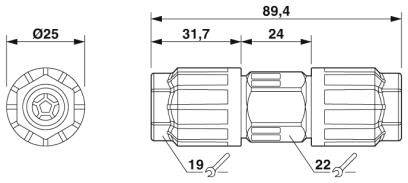

Technische Zeichnung eines Rohrverbinders mit Abmessungen: Durchmesser 25 mm, Länge 89,4 mm, zwei Schraubenschlüsselgrößen 19 und 22.

1/2

Abbildung ähnlich

Produkt-Art

Leitungsverbinder

Bauform

Schraubverriegelung

Gesamtpolzahl

Anschluss

IDC

Inhalt

1 St.

Datenblatt (PDF)

Sofort-Lieferung Mo., 5. Okt.

15 Stück

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen CHF 0.00

Anzahl

Stück

Gesamt (CHF 10.13 / Stück)

CHF 10.13

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leitungsverbinder

Allgemein:
Internationale Schutzart (IP-Code): IP66
Gewicht: 37 g
Menge pro Packung: 1 Stück(e)

Technische Daten

Bauform: QPD 3x1,5
Anschlusstechnik: QUICKON-Anschluss
Anzugsdrehmoment-Überwurfmutter: 8 Nm
Aderisolationsmaterial: PVC / PE / TPE / Gummi
Aderdurchmesser inkl. Isolation: 1,6 mm ... 3 mm
Leitungsaußendurchmesser: 5 mm ... 9,5 mm
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 100 °C
Bemessungsstoßspannung (III/3): 6 kV
Steckzyklen: > 10 (QUICKON-Anschlüsse max. 10)
Material Kontaktträger: PA
Brennbarkeitsklasse nach UL 94: V0
Überspannungskategorie: III
Verschmutzungsgrad: 3
Halogenfreiheit: ja

Typ: QPD C 2PE1,5 2X4-9 BK

Produkt-Art: Leitungsverbinder

Bauform: Schraubverriegelung

Gesamtpolzahl: 3

Anschluss: IDC

Herstellerfarbe: Schwarz

Inhalt: 1 St.

Max. Temperatur: +100 °C

Nennstrom: 17.5 A

Min. Temperatur: -40 °C

Nennstrom - gerundet: 17.5 A

Nennspannung: 690 V

Kontaktmaterial: Kupfer versilbert

: 20 bis 16

Herst.-Teilenr.: 1414700

Isolationsmaterial: PA

Polzahl: 3

max. Querschnitt: 1.5 mm²

min. Querschnitt: 0.5 mm²

Querschnitt-Bereich: 0.5 - 1.5 mm²

RoHS-konform: Ja

: IP66
IP68
IP69K

: 26

: TRUE

: 26 mm

: 17.5 A

: 690 V

: TRUE

: 3

: 89.4 m

: sonstige

: 5-9.5 mm

: versilbert

: FALSE

: 6 kV

: 0.003 mΩ

: IP66

: 1, 2, PE

: schwarz

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2136890 Phoenix Contact 1414700 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 3 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2136890 Phoenix Contact 1414700 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 3 1 St.

Beschreibung

Innovativ und zeitsparend - QUICKON-Schnellanschluss für bis zu 80 % Zeitersparnis beim Anschließen vor Ort. Komfortabel: einfache und schnelle Konfektionierung ohne Spezialwerkzeug. Überaus robust: Gehäuse in den Schutzarten IP68/IP69K und IK07 für einen weiten Einsatzbereich. Sicherer Anschluss durch Polarisation gegen Fehlstecken und Fingerberührschutz nach DIN EN 0105. Einfach und sicher - mit dem Leitungsverbinder können Leitungen schnell repariert oder verlängert werden, in Kombination mit dem Steckverbinder auch als Kupplungsverbindung.
