Phoenix Contact 1410412 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 5 1 St.

Ein schwarzer, sechskantiger Anschlussstecker mit gewinkeltem Endstück. Geeignet für Kabelverbindungen in technischen Anwendungen.

Abbildung ähnlich

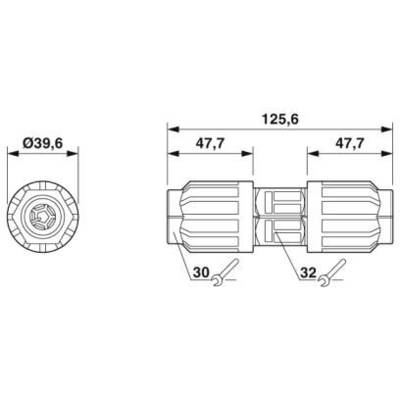

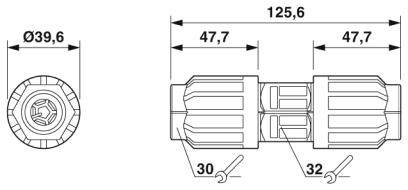

Technische Zeichnung eines Kupplungssteckers mit Abmessungen: Gesamtlänge 125,6 mm, Breite 39,6 mm, mit Maßen 47,7 mm und Schlüsselgrößen 30 mm und 32 mm.

1/2

Abbildung ähnlich

Produkt-Art

Leitungsverbinder

Bauform

Schraubverriegelung

Gesamtpolzahl

Anschluss

IDC

Inhalt

1 St.

Datenblatt (PDF)

Lieferung Mo., 26. Okt.

162 Stück

Alternativen anzeigen

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen CHF 0.00

Anzahl

Stück

Gesamt (CHF 20.31 / Stück)

CHF 20.31

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leitungsverbinder

690 V, 40 A, 5, IP66, Schneidklemme IDC, 12..20 mm, 6 mm², 1, 1, 2, 3, 4, 5, Mechanische Codierung: nein, schwarz, separat, Mit Zugentlastung: ja, sonstige, Halogenfrei: nein, versilbert, 3, 0,003 mOhm, 6 kV, 125,6 mm, 39,6 mm

Technische Daten

Bauform: QPD 5x6,0
Anschlusstechnik: QUICKON-Anschluss
Schlüsselweite Überwurfmutter: 30 mm
Anzugsdrehmoment-Überwurfmutter: 15 Nm
Aderisolationsmaterial: PVC / PE / TPE / Gummi
Aderdurchmesser inkl. Isolation: 2,95 mm ... 5 mm
Leitungsaußendurchmesser: 12 mm ... 20 mm
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 100 °C
Bemessungsstoßspannung (III/3): 6 kV
Steckzyklen: >= 50 (QUICKON-Anschlüsse max. 10)
Material Kontaktträger: PA
Brennbarkeitsklasse nach UL 94: V0
Überspannungskategorie: III
Verschmutzungsgrad: 3

Typ: QPD C 4PE6,0 2X12-20 BK

Produkt-Art: Leitungsverbinder

Bauform: Schraubverriegelung

Gesamtpolzahl: 5

Anschluss: IDC

Herstellerfarbe: Schwarz

Inhalt: 1 St.

Max. Temperatur: +100 °C

Nennstrom: 40 A

Min. Temperatur: -40 °C

Nennstrom - gerundet: 40 A

Nennspannung: 690 V

Kontaktmaterial: Kupfer versilbert

: 14 bis 10

Herst.-Teilenr.: 1410412

Isolationsmaterial: PA

Polzahl: 5

max. Querschnitt: 6 mm²

min. Querschnitt: 2.5 mm²

Querschnitt-Bereich: 2.5 - 6 mm²

RoHS-konform: Ja

: IP66
IP68
IP69K

: 39.6

: FALSE

: 39.6 mm

: 40 A

: 690 V

: TRUE

: 5

: 125.6 m

: sonstige

: 12-20 mm

: versilbert

: FALSE

: 6 kV

: 0.003 mΩ

: IP66

: schwarz

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2136648 Phoenix Contact 1410412 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 5 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2136648 Phoenix Contact 1410412 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 5 1 St.

Beschreibung

Innovativ und zeitsparend - QUICKON-Schnellanschluss für bis zu 80 % Zeitersparnis beim Anschließen vor Ort. Komfortabel: einfache und schnelle Konfektionierung ohne Spezialwerkzeug. Überaus robust: Gehäuse in den Schutzarten IP68/IP69K und IK07 für einen weiten Einsatzbereich. Sicherer Anschluss durch Polarisation gegen Fehlstecken und Fingerberührschutz nach DIN EN 0105. Einfach und sicher - mit dem Leitungsverbinder können Leitungen schnell repariert oder verlängert werden, in Kombination mit dem Steckverbinder auch als Kupplungsverbindung.
