Phoenix Contact 1403841 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 5 1 St.

Ein schwarzer, zylindrischer Kabelverbinder aus Kunststoff mit geriffelten Oberflächen. Geeignet für den Anschluss von Kabeln.

Abbildung ähnlich

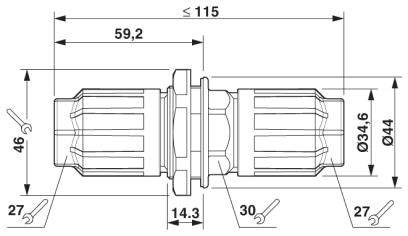

Technische Zeichnung eines Verbindungsstücks mit Maßen: Gesamtlänge ≤ 115 mm, andere Dimensionen markiert; Schraubenschlüssel-IXen bei 27 mm und 30 mm.

1/2

Abbildung ähnlich

Produkt-Art

Leitungsverbinder

Bauform

Schraubverriegelung

Gesamtpolzahl

Anschluss

IDC

Inhalt

1 St.

Datenblatt (PDF)

Lieferung Mo., 26. Okt.

41 Stück

Anzahl

Stück

Gesamt (CHF 20.31 / Stück)

CHF 20.31

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leitungsverbinder

690 V, 20 A, 5, IP66, Schneidklemme IDC, 9..16 mm, 2,5 mm², 1, 1, 2, 3, 4, 5, Mechanische Codierung: nein, schwarz, separat, Mit Zugentlastung: ja, sonstige, Halogenfrei: ja, versilbert, 3, 0,003 mOhm, 6 kV, 115,05 mm, 50 mm

Technische Daten

Bauform: QPD 5x2,5
Anschlusstechnik: QUICKON-Anschluss
Schlüsselweite Überwurfmutter: 27 mm
Anzugsdrehmoment-Überwurfmutter: 10 Nm
Aderisolationsmaterial: PVC / PE / TPE / Gummi
Aderdurchmesser inkl. Isolation: 2 mm ... 3,8 mm
Leitungsaußendurchmesser: 9 mm ... 16 mm
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 100 °C
Bemessungsstoßspannung (III/3): 6 kV
Steckzyklen: >= 50 (QUICKON-Anschlüsse max. 10)
Material Kontaktträger: PA
Brennbarkeitsklasse nach UL 94: V0
Überspannungskategorie: III
Verschmutzungsgrad: 3
Halogenfreiheit: ja

Typ: QPD CW 4PE2,5 2X9-16 BK

Produkt-Art: Leitungsverbinder

Bauform: Schraubverriegelung

Gesamtpolzahl: 5

Anschluss: IDC

Herstellerfarbe: Schwarz

Inhalt: 1 St.

Max. Temperatur: +100 °C

Nennstrom: 20 A

Min. Temperatur: -40 °C

Nennstrom - gerundet: 20 A

Nennspannung: 690 V

Kontaktmaterial: Kupfer versilbert

: 16 bis 14

Herst.-Teilenr.: 1403841

Isolationsmaterial: PA

Polzahl: 5

max. Querschnitt: 2.5 mm²

min. Querschnitt: 1 mm²

Querschnitt-Bereich: 1 - 2.5 mm²

RoHS-konform: Ja

: IP66
IP68
IP69K

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2136970 Phoenix Contact 1403841 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 5 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2136970 Phoenix Contact 1403841 Leitungsverbinder Schraubverriegelung Gesamtpolzahl: 5 1 St.

Beschreibung

Innovativ und zeitsparend - QUICKON-Schnellanschluss für bis zu 80 % Zeitersparnis beim Anschließen vor Ort. Komfortabel: einfache und schnelle Konfektionierung ohne Spezialwerkzeug. Überaus robust: Gehäuse in den Schutzarten IP68/IP69K und IK07 für einen weiten Einsatzbereich. Sicherer Anschluss durch Polarisation gegen Fehlstecken und Fingerberührschutz nach DIN EN 0105. Einfach und sicher - mit dem Leitungsverbinder können Leitungen schnell repariert oder verlängert werden, in Kombination mit dem Steckverbinder auch als Kupplungsverbindung.
