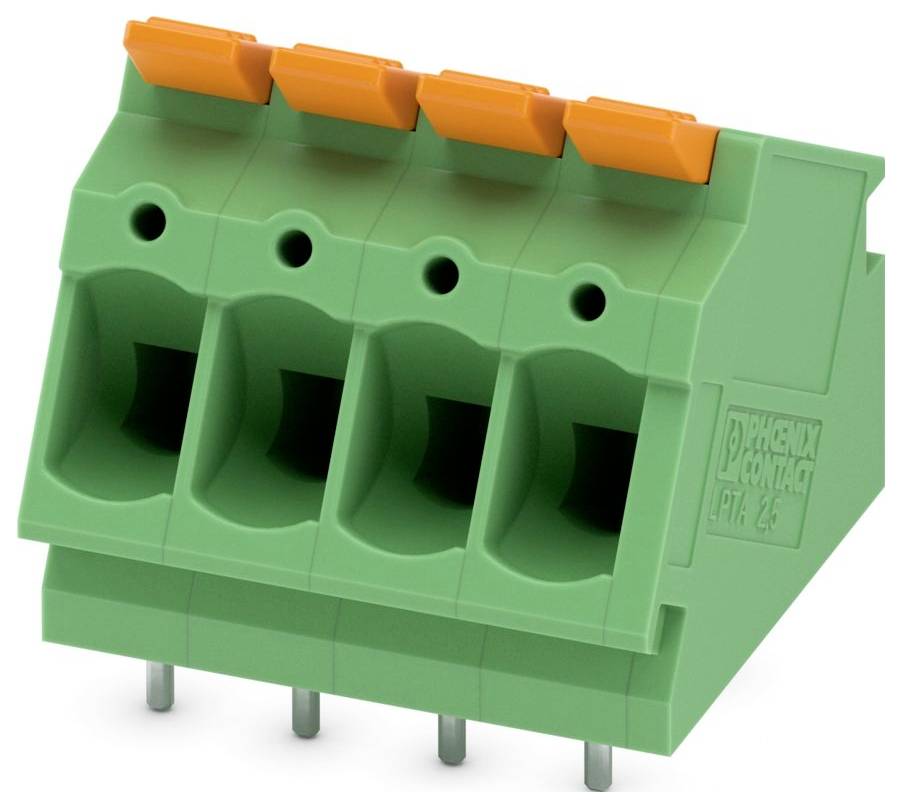

Phoenix Contact 1190365 Leiterplattenklemme 4 mm² Polzahl 4 Grün 100 St.

Abbildung ähnlich

Produkt-Art

Leiterplattenklemme

5 mm

Polzahl je Reihe

Polzahl

Anschluss

Push-In-Klemme

Datenblatt (PDF)

Lieferung mer. 21 octobre

73 Set(s)

Anzahl (Packungsgröße 100 St.)

Set(s)

Gesamt (CHF 1.24 / Stück)

CHF 181.94

-32 %

CHF 123.91

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anschließbarer Leiterquerschnitt eindrähtig: 0.2-4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.25-2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.2-4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 4-4 mm²
Anschlussart Leiter: Federzuganschluss
Anschlussart Leiterplatte: Lötanschluss
Anzahl der elektrischen Anschlüsse: 4
Anzahl der Etagen: 1
Art der Banderolierung: Karton (für SMD)
Art der Leiterplattenbefestigung: Anschlusskontakt
Befestigungsart: löten
Bemessungsstoßspannung: 4 kV
Bemessungsstrom In: 24 A
Betriebstemperatur: -40-105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
Durchmesser Anschlusspin: 1.3 mm
Länge des Pins: 3.5 mm
Rastermaß der Anschlüsse: 5 mm
Verschmutzungsgrad: 2
Werkstoff der Anschlussoberfläche: Zinn
Werkstoff des Isolierkörpers: sonstige
Überspannungskategorie: III

Typ: LPTA 2,5/ 4-5,0

Produkt-Art: Leiterplattenklemme

Besonderheiten: mit Push-in-Federanschluss

RM: 5 mm

Anzahl Reihen: 1

Polzahl je Reihe: 4

Polzahl: 4

Anschluss: Push-In-Klemme

Nennstrom: 24 A

Querschnitt flexibel (min.): 0.2 mm²

Nennstrom - gerundet: 24 A

Querschnitt starr (min.): 0.2 mm²

Querschnitt flexibel (max.): 4 mm²

Querschnitt starr (max.): 4 mm²

Kontaktmaterial: Zinn

Herstellerfarbe: Grün

Herst.-Teilenr.: 1190365

Inhalt: 100 St.

Höhe: 23.78 mm

Gehäusefarbe: Grün

Bemessungsspannung: 400 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3565702 Phoenix Contact 1190365 Leiterplattenklemme 4 mm² Polzahl 4 Grün 100 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3565702 Phoenix Contact 1190365 Leiterplattenklemme 4 mm² Polzahl 4 Grün 100 St.

Beschreibung

Leiterplattenklemme, Nennstrom: 24 A, Bemessungsspannung (III/2): 400 V, Nennquerschnitt: 2,5 mm², Anzahl der Potenziale: 4, Anzahl der Reihen: 1, Polzahl pro Reihe: 4, Artikelfamilie: LPTA 2,5/, Rastermaß: 5 mm, Anschlussart: Hebel-Push-in-Anschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 30 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm, Verpackungsart: verpackt im Karton
