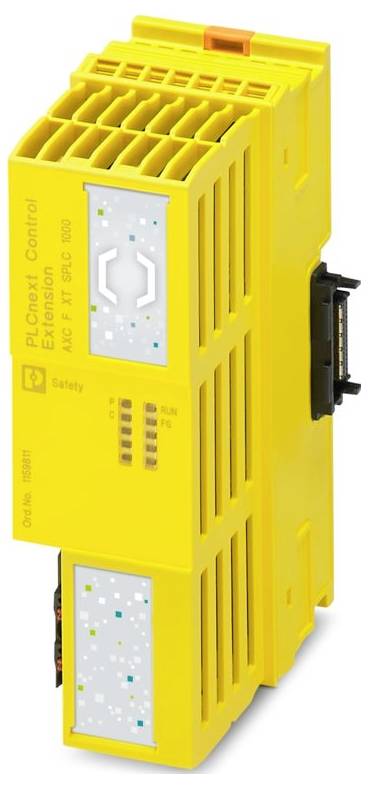

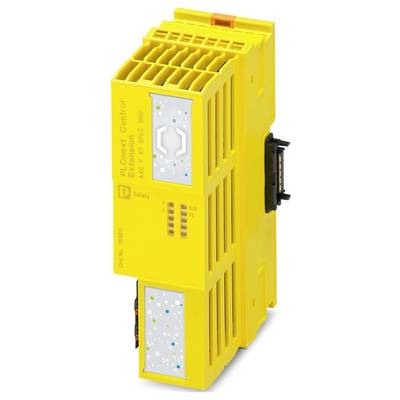

Phoenix Contact 1159811 AXC F XT SPLC 1000 SPS-Erweiterungsmodul 24 V/DC

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Di., 27. Okt.

Anzahl

Stück

Gesamt (CHF 485.62 / Stück)

CHF 485.62

zzgl. MwSt.

Kostenfreier Versand

nur CHF 55.71

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Produktfamilie: PLCnext Control Extension
Bauform: modular
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,2 mm² ... 1,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 24 ... 16
Breite: 45 mm
Höhe: 126,93 mm
Tiefe: 75 mm
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -25 °C ... 60 °C bis 2000 m üNN;-25 °C ... 55 °C bis 3000 m üNN;-25 °C ... 50 °C bis 4000 m üNN
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Hinweis: Configuration: Security Profile active
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (nach DIN EN 61131-2)
Schock (Betrieb): 30g (nach EN 60068-2-27/IEC 60068-2-27)
Vibration (Betrieb): 5g (nach EN 60068-2-6/IEC 60068-2-6)
Benennung Anschluss: Axioline F-Stecker
Abisolierlänge: 8 mm
Allgemein: Wird die SPLC-1000 mit AXC F 2152 betrieben, so muss das Bussockelmodul AXC BS L 2 verwendet werden.
ATEX: ATEX
IECEx: IECEx
Kennzeichnung: Industrial IT Security, IACS Component
UL, USA / Kanada: UL, USA / Kanada
Maximale Verlustleistung bei Nennbedingung: typ. 1,92 W;typ. 1,92 W
Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Außenmaß: Außenmaß
Breite / Höhe / Tiefe: 45 mm / 126,93 mm / 75 mm (Die Tiefe gilt bei Verwendung einer Tragschiene TH 35-7.5 (nach EN 60715).)
Luftdruck (Betrieb): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
Versorgungsspannungsbereich: 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)
Zertifikat: IITS2 029429 0027
Anschlusstechnik: Anschlusstechnik
Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (nach DIN EN 61131-2)
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Stromaufnahme: max. 100 mA;typ. 80 mA
Leiteranschluss: Leiteranschluss
Funktion: Funktion
Schutzbeschaltung: Verpolschutz | Verpolschutzdiode;Transientenschutz | Suppressordiode
Versorgung: Versorgung
Luftdruck (Lagerung/Transport): 58 kPa ... 106 kPa (bis 4500 m üNN)
Stromaufnahme typisch: 80 mA
Stromaufnahme maximal: 100 mA
Besondere Eigenschaften: Entwicklungsprozess zertifiziert nach IEC 62443-4-1;Produkt zertifiziert nach IEC 62443-4-2
Hinweis zu Maßangaben: Die Tiefe gilt bei Verwendung einer Tragschiene TH 35-7.5 (nach EN 60715).
Versorgungsspannung: 24 V DC
UL Ex, USA / Kanada: UL Ex, USA / Kanada
Systemvoraussetzungen: Systemvoraussetzungen
Webserver: nein
Axioline F-Stecker: Axioline F-Stecker
Engineering-Werkzeug: PLCnext Engineer
Beständigkeit gegen funktionsgefährdende Gase nach DIN 40046-36/ DIN 40046-37: Der Einsatz des Geräts ist bei diesen Umgebungsbedingungen untersagt.
Sicherheitsfunktion: ja
Potenziale: Einspeisung der Logikspannung UL: Potenziale: Einspeisung der Logikspannung UL
Display: Display
Schock (Lagerung/Transport): 30g (nach EN 60068-2-27/IEC 60068-2-27)
Vibration (Lagerung/Transport): 5g (nach EN 60068-2-6/IEC 60068-2-6)
Diagnosedisplay: nein
Redundanzfunktion: nein
Industrial Cyber Security: Industrial Cyber Security
