Phoenix Contact 1140066 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 4 A 96 W Anzahl Ausgänge:1 x Inhalt 1 St.

Stromversorgungseinheit mit mehreren Anschlüssen, gezeigtes Modell 'STEP POWER CP-DUO/1AC/24DC/4A'. Kompaktes Design für DIN-Schienenmontage.

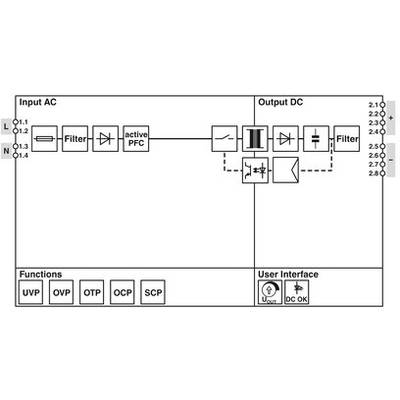

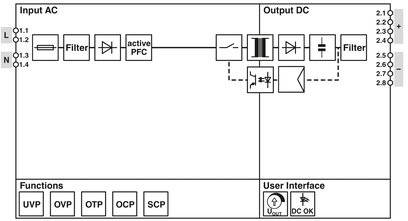

Diagramm eines Stromumwandlers: Zeigt den Fluss von Wechselstrom (AC) zu Gleichstrom (DC) durch Filter und aktive PFC; Funktionen unten.

Schaltplan der Stromzuführung: Links 'Input' mit L- und N-Leitungen, rechts 'Output' mit mehreren Verbindungen, dazwischen Pfeil.

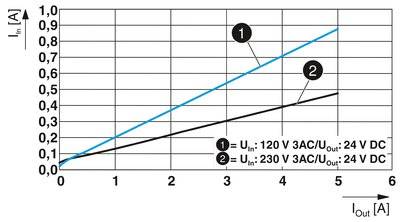

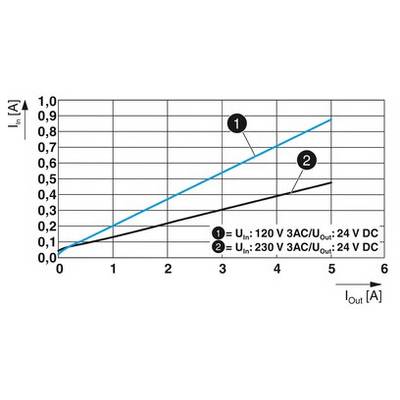

Diagramm zeigt lineare Abhängigkeit von I_in (A) zu I_out (A). Linie 1: U_in 120 V AC/DC, Linie 2: U_in 230 V AC/DC zwischen 0-5 A.

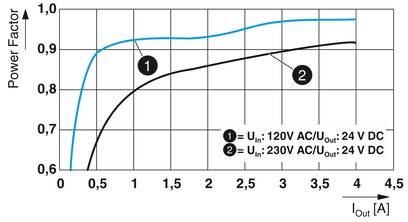

Diagramm zeigt Stromfaktorverlauf. Achsen: 'Power Factor', 'I_out [A]'. Kurven: ① 'U_in=120V AC/U_out=24V DC', ② 'U_in=230V AC/U_out=24V DC'.

Das Diagramm zeigt die Leistungsausgabe (P_out) in Prozent im Verhältnis zur Höhe (H) in Metern. 100 % Leistung bis 1000 m, sinkend ab 2000 m bis etwa 80 % bei 5000 m.

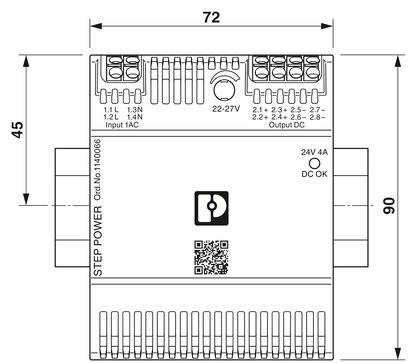

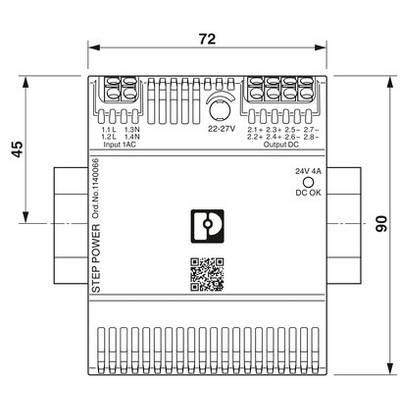

Netzteil mit den Abmessungen 72x90x45 mm. Oben elektrische Anschlüsse und Eingabebeschriftungen. Unten QR-Code und 'STEP POWER'.

Abbildung eines technischen Diagramms mit Maßen. Breite: 61 mm, Höhe: 55 mm; mit weiteren Angaben von 50 mm und 44 mm.

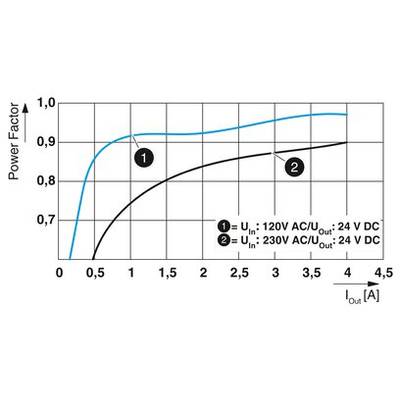

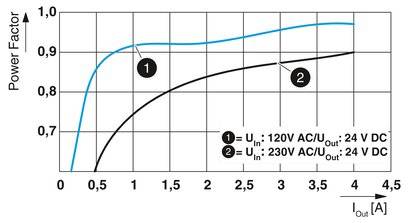

Diagramm zeigt Leistungsfaktor über Laststrom. Zwei Kurven: '1' für 120V und '2' für 230V Eingangsspannung bei 24V DC Ausgang.

1/9

Datenblatt (PDF)

Sofort-Lieferung Mo., 17. Aug.

24 Stück

Anzahl

Stück

Gesamt (CHF 64.71 / Stück)

CHF 64.71

zzgl. gesetzl. MwSt.

nur CHF 7.43

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Stromversorgung STEP-PS

Leistungserhöhung bis zu 100 %
Anschlussrichtung Leiter / Platine: 45°
EN-60335-Zertifizierung
Reduzierung der Baubreite um 1 TE
Wirkungsgrad: >94 %
Leerlaufverluste: <0,1 W

Technische Daten

96W, 100-250V, 50/60Hz

Eingangsspannung (nominal): 115 V/AC
230 V/AC
90 - 250 V/DC

Typ: Getaktet

Produkt-Art: Hutschienen-Netzteil (DIN-Rail)

Eingangsspannung (min.): 120 V/AC

Ausgangsspannung: 24 V/DC

Eingangsspannung: 100 V AC ... 240 V AC -15 % ... +10 %
110 V DC ... 250 V DC -20 % ... +10 %

Eingangsspannung (max.): 230 V/AC

Ausgangsstrom (max.): 4 A

Ausgangsstrom (max.) - gerundet: 4 A

: 96 W

Ausgangstyp (Netzteile): Festspannung

Phasen: 1

Ausgangsspannung (nom.): 24 V/DC

Anzahl Ausgänge: 1 x

Anschluss: Push-In-Klemme

Abm.: (L x B x H) 61 x 72 x 90 mm

Gewicht: 0.255 kg

Ausgangsspannung (max.): 25 V/DC

Ausgangsspannung (min.): 22.5 V/DC

Herst.-Teilenr.: 1140066

Inhalt: 1 St.

Breite: 72 mm

Höhe: 90 mm

Länge: 61 mm

: IP20

Max. Temperatur: 70 °C

Min. Temperatur: -10 °C

Typ: STEP3-PS/1AC/24DC/4/PT

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Leistung

Anschluss

Eingangsspannung (max.)

Ausgangsspannung (nom.)

Ausgangsspannung

Eingangsspannung (nominal)

Ausgangsstrom (max.) - gerundet

Eingangsspannung (min.)

Phoenix Contact 1140066 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 4 A 96 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435747

Dieser Artikel

96 W

Push-In-Klemme

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

4 A

120 V/AC

Phoenix Contact 1088495 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 0.63 A 15 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435744

15 W

Push-In-Klemme

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

630 mA

120 V/AC

Phoenix Contact 1088494 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 1.3 A 30 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435745

30 W

Push-In-Klemme

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 1088491 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 2.5 A 60 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435746

60 W

Push-In-Klemme

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 1088478 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 5 A 120 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435748

120 W

Push-In-Klemme

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

5 A

120 V/AC

Phoenix Contact 1170954 Hutschienen-Netzteil (DIN-Rail) 5 V/DC 3 A 15 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435749

15 W

Push-In-Klemme

230 V/AC

5 V/DC

115 V/AC230 V/AC90 - 250 V/DC

3 A

120 V/AC

Phoenix Contact 1170952 Hutschienen-Netzteil (DIN-Rail) 12 V/DC 1.3 A 15 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435750

15 W

Push-In-Klemme

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 1170953 Hutschienen-Netzteil (DIN-Rail) 12 V/DC 2.5 A 30 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435751

30 W

Push-In-Klemme

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 2868635 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 0.83 A 18 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:511731

18 W

Schraubklemme

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

830 mA

85 V/AC

Phoenix Contact 2868648 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 1.9 A 42 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:511732

42 W

Schraubklemme

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.9 A

85 V/AC

Dokumente & Downloads

Datenblatt

Datenblatt 2435747 Phoenix Contact 1140066 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 4 A 96 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2435747 Phoenix Contact 1140066 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 4 A 96 W Anzahl Ausgänge:1 x Inhalt 1 St.

Beschreibung

Neue Spezialisten erweitern die STEP POWER-Familie. Die 12-V-Stromversorgungen sind ideal für die E-Mobility, für die Versorgung von Einplatinen-Computern steht das 3-A-Gerät zur Verfügung. Die flache Stromversorgung mit NEC-Class‑2-Zulassung ist speziell für den amerikanischen Markt.

Ausführung

Weltweit einsetzbar durch Weitbereichseingang und internationales Zulassungspaket
Hohe Betriebssicherheit durch hohe MTBF >500 000 h
Parallelschaltbar zur Leistungserhöhung und Redundanz
Vereinfachte Inbetriebnahme durch LED-Funktionsüberwachung
Hohe Betriebssicherheit durch lange Netzausfallüberbrückungszeiten > 20 ms
Aufrasten auf die Tragschiene oder Anschrauben auf ebene Fläche.
