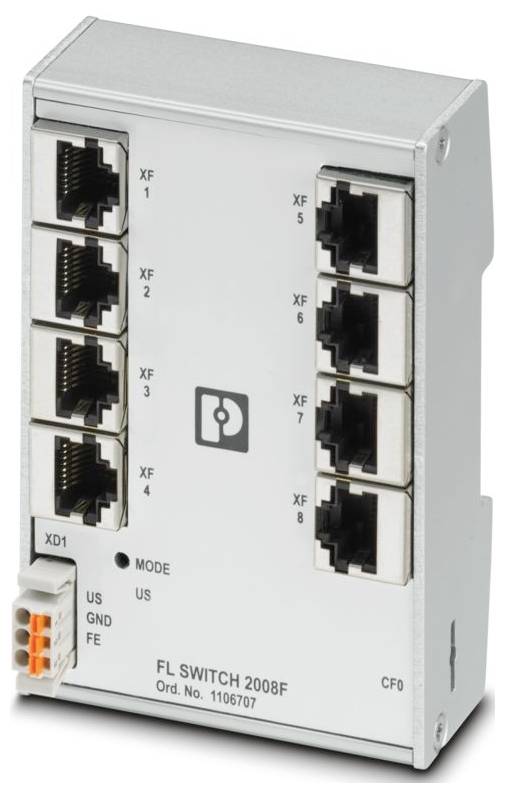

Phoenix Contact 1106707 FL SWITCH 2008F Industrial Ethernet Switch 10 / 100 MBit/s

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Di., 1. Dez. 2026

Anzahl

Stück

Gesamt (CHF 301.53 / Stück)

CHF 301.53

zzgl. MwSt.

Kostenfreier Versand

nur CHF 37.14

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Industrial Ethernet Switch

Ethernet: ja, 8, sonstige, Managebar: ja, IP30

Technische Daten

Produktfamilie: Managed Switch 2000
Bauform: Flache Bauform
Anschlussart: Push-in-Federanschluss
Leiterquerschnitt flexibel: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt starr: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 24 ... 16
Breite: 75 mm
Höhe: 105 mm
Tiefe: 43 mm
Material Gehäuse: Aluminium
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP30
Umgebungstemperatur (Betrieb): 0 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Normen/Bestimmungen: EN 61000-6-4
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Verschmutzungsgrad: 2
Zulässige Luftfeuchtigkeit (Betrieb): 10 % ... 95 % (keine Betauung)
Vibration (Betrieb): 2g, nach IEC 60068-2-6
Abisolierlänge: 9 mm
Allgemein: Support telefonisch und vor Ort (kostenpflichtig)
Übertragungsgeschwindigkeit: 10/100 MBit/s
Maximale Verlustleistung bei Nennbedingung: 4,68 W (bei US = 18 V DC und 60 °C Umgebungstemperatur)
Schutzklasse: III (VDE 0106)
Anzahl Schnittstellen: 8
Luftdruck (Betrieb): 86 kPa ... 108 kPa (1500 m üNN)
Übertragungslänge: 100 m (pro Segment)
Versorgungsspannungsbereich: 18 V DC ... 32 V DC
Zulässige Luftfeuchtigkeit (Lagerung/Transport): 10 % ... 95 % (keine Betauung)
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Stromaufnahme: 160 mA
Restwelligkeit: 3,6 VPP (innerhalb des zulässigen Spannungsbereiches)
Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie 2014/30/EU
Störabstrahlung: Störabstrahlung
Störfestigkeit: EN 61000-6-2
Statusanzeige: LEDs: US (Spannungsversorgung), je 2 LEDs pro Ethernet Port (Link/Activity und Speed)
Übertragungsphysik: Kupfer
MTTF: 693,88 Jahre (SN 29500 Standard, Temperatur 25 °C, Arbeitszyklus 21 %);315,58 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 34,25 %);42,59 Jahre (SN 29500 Standard, Temperatur 55 °C, Arbeitszyklus 100 %)
Versorgung: Versorgung
Luftdruck (Lagerung/Transport): 86 kPa ... 108 kPa (1500 m üNN)
Stromaufnahme typisch: 160 mA (bei US = 24 V DC und 25 °C Umgebungstemperatur)
Stromaufnahme maximal: 0,26 A (bei US = 18 V DC und 60 °C Umgebungstemperatur)
Hinweis zur Anschlussart: Verwenden Sie als Anschlusskabel nur Kupferleitungen mit zulässigem Temperaturbereich (-40 °C ... 75 °C)
Anzahl der Kanäle: 8 (RJ45-Ports)
Übertragungsmedium: Kupfer
Lokale Diagnose: US Versorgungsspannung LED grün;LNK/ACT Link-Status LED grün;SPD Datenübertragungsrate LED grün
Besondere Eigenschaften: Entwicklungsprozess zertifiziert nach IEC 62443-4-1;Produkt zertifiziert nach IEC 62443-4-2
Grundfunktionalität: Store and Forward Switch, normkonform nach IEEE 802.3
Switch-Funktionen: Switch-Funktionen
Diagnosefunktionen: RMON History;LLDP (Link Layer Discovery Protocol);SNMP-Traps;N:1-Portmirroring;ACD (Address Conflict Detection);SysLog;CRC-Surveillance
Filterfunktionen: Quality of Service (8 Prioritätsklassen);Port-Priorisierung;VLAN (bis zu 8 VLANs);IGMP Snooping/Querier (v1/v2);Auto-Query-Port;Extended Multicast Filtering
IP-Parametrierung: DHCP-Client;DHCP-Server (port-basiert);BootP
MAC-Adresstabelle: 8k
Management: Web-based Management (HTTP/HTTPS);Rollenbasiertes User Management (LDAP);SNMPv1/v2/v3;Command Line Interface (Telnet, SSH)
Redundanz: MRP (Media Redundancy Protocol);RSTP (Rapid Spanning Tree Protocol)
Weitere Funktionen: Übertragung von MMS & GOOSE (IEC 61850-8-1);Übertragung von Modbus/TCP
Zeitsynchronisation: SNTP (Simple Network Time Protocol)
Security-Funktionen: Security-Funktionen
Funktionalität: Funktionalität
Ethernet (RJ45): Ethernet (RJ45)
Signal-LEDs: Datenempfang, Link-Status
Anschluss Versorgung: über COMBICON, max. Leiterquerschnitt 1,5 mm²
Prüfstrecke: 24-V-Versorgung / Funktionserde 500 V DC 1 min;Ethernet-Schnittstelle / Alle anderen Potentiale 2,25 kV DC 1 min
Status- und Diagnoseanzeigen: LEDs: US (Spannungsversorgung), je 2 LEDs pro Ethernet Port (Link/Activity und Speed)
Signalverzögerung: ≥ 6,5 µs (Store-and-Forward-Mode, 10/100 MBit/s, abhängig von Frame-Größe)
Versorgungsspannung (DC): 24 V DC (einfach)
Konformität zu EMV-Richtlinien: EN 61000-6-2 EN 61000-4-2 (ESD) Kriterium B;EN 61000-6-2 EN 61000-4-3 (Elektromagnetische Felder) Kriterium A;EN 61000-6-2 EN 61000-4-4 (EFT/Burst) Kriterium A;EN 61000-6-2 EN 61000-4-5 (Surge) Kriterium B;EN 61000-6-2 EN 61000-4-6 (Leitungsgeführte Störfestigkeit) Kriterium A;EN 61000-6-2 EN 61000-6-4 (Störaussendung) Klasse A;EN 61000-6-2 EN 61000-6-4 (Leitungsgeführte Störaussendung) Klasse A
PROFINET-Conformance-Klasse: Conformance Class A

Produkt-Art: Industrial Ethernet Switch

Übertragungsrate: 10 / 100 MBit/s

Grundfunktionalität: Managed Switch

Ethernet Ports: 8

Anzahl 10/100 MBit/s Ports: 8 x

Breite: 75 mm

Höhe: 105 mm

Tiefe: 43 mm

Typ: FL SWITCH 2008F

Schnittstellen: RJ45

: IP30

Betriebsspannung: 24 V/DC

Stromaufnahme: 0.26 A

Max. Umgebungstemperatur: 60 °C

Min. Umgebungstemperatur: 0 °C

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3564129 Phoenix Contact 1106707 FL SWITCH 2008F Industrial Ethernet Switch 10 / 100 MBit/s

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3564129 Phoenix Contact 1106707 FL SWITCH 2008F Industrial Ethernet Switch 10 / 100 MBit/s

Beschreibung

Managed Switch 2000 Serie, 8 RJ45-Ports 10/100 MBit/s, PROFINET Conformance-Class A, Entwicklungsprozess zertifiziert nach IEC 62443-4-1, Kompatibel zu IEC 62443-4-2
