Phoenix Contact 1105828 SOL-SC-1ST-0-DC-2MPPT-2000SE Generatoranschlusskasten

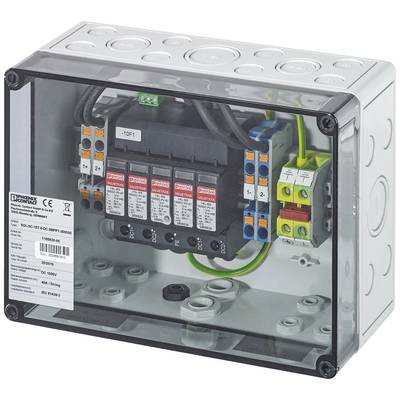

Ein elektrischer Verteilerkasten mit mehreren Sicherungen und Verkabelungen. Sichtbar sind farbliche Anschlussklemmen und ein Etikett.

Solar-Verteilerkasten mit mehreren Kabelanschlüssen und gekennzeichneten Eingängen 'MPPT 1 / MPPT 2 IN / OUT'. Transparentes Gehäuse zeigt interne Verkabelung und Schaltkreise.

'Gerät mit fünf Sicherungen, beschriftet von links nach rechts: DC1+, DC1-, PE, DC2-, DC2+. Unten Anschlüsse ST1 IN, MPP1 OUT, ST2 IN, MPP2 OUT.'

Dreistufiger Schaltplan für Solaranlagen: Oben zwei Modulanschlüsse, mittig Überspannungsschutz, unten Verbindung zu Wechselrichtern.

1/4

Datenblatt (PDF)

38 Stück

Ihr Bedarf geht darüber hinaus?

Anzahl

Stück

Gesamt (CHF 190.52 / Stück)

CHF

nur CHF 27.86

Highlights & Details

Generatoranschlusskasten

Schnelle Installation und Inbetriebnahme
Normgerechte Schaltgerätekombination dank Anwendung der DIN EN 61439
Anwendungsorientierte Beratung
Großes Portfolio an vorrätigen Generatoranschlusskästen

Technische Daten

Schutzart: IP65
Schutzklasse: II
Umgebungstemperatur (Betrieb): -20 °C - +55 °C
Material Deckel/Tür: Polycarbonat (transparent)
Material Gehäuse: Polycarbonat
Anzahl der String-Eingänge: 1 (je MPP-Tracker)
Strom je String: 40 A
Anzahl der Ausgänge: 1 (je MPP-Tracker)
Anzahl der unterstützten MPP-Tracker: 2
Überspannungsschutzgerät: T2
Art der Kabeleinführung: Kabelverschraubung
Leitungsquerschnitt String-Eingang: 2.5 mm² - 6 mm²
Leitungsquerschnitt Ausgang: 2.5 mm² - 6 mm²

Produkt-Art: Generatoranschlusskasten

Abm.: (B x H x T) 254 x 180 x 111 mm

Gewicht: 2262 g

Inhalt: 1 St.

Breite: 254 mm

Höhe: 180 mm

Tiefe: 111 mm

Systemspannung: 1000 V

Dokumente & Downloads

Datenblatt

Datenblatt 2530736 Phoenix Contact 1105828 SOL-SC-1ST-0-DC-2MPPT-2000SE Generatoranschlusskasten

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2530736 Phoenix Contact 1105828 SOL-SC-1ST-0-DC-2MPPT-2000SE Generatoranschlusskasten

Beschreibung

Um Photovoltaikanlagen optimal vor Blitzeinschlägen und Überspannungen zu schützen, ist der Einsatz von Generatoranschlusskästen notwendig. Die installationsfertigen und sofort anschließbaren Generatoranschlusskästen sind zuverlässige Systemlösungen, die den Wechselrichter unmittelbar vor den Gleich- bzw. Wechselspannungseingängen schützen. Dabei werden Überspannungseinkopplungen direkt zum Erdpotenzial abgeleitet.
