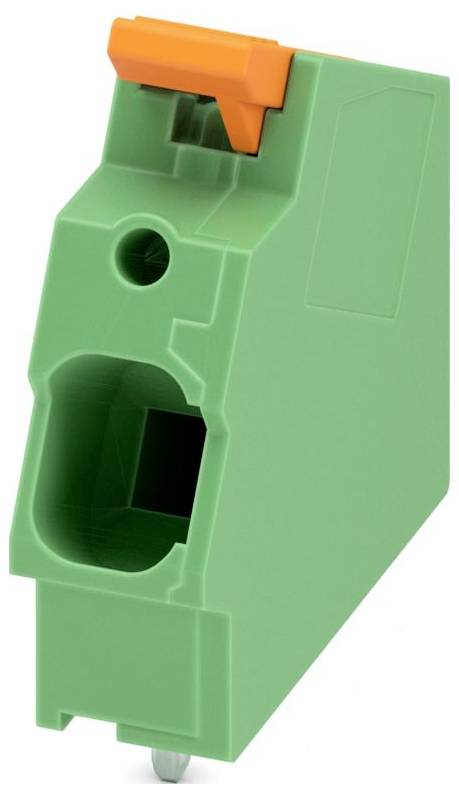

Phoenix Contact 1098174 Leiterplattenklemme 10 mm² Polzahl 1 Grün 50 St. Carton

Abbildung ähnlich

Verpackungsart

Carton

Produkt-Art

Leiterplattenklemme

7.5 mm

Polzahl je Reihe

Polzahl

Datenblatt (PDF)

Lieferung Mo., 26. Okt.

32 Set(s)

Anzahl (Packungsgröße 50 St.)

Set(s)

Gesamt (CHF 1.11 / Stück)

CHF 79.81

-31 %

CHF 55.46

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leiterplattenklemme

Inhalt 50 St.

Technische Daten

Anschließbarer Leiterquerschnitt eindrähtig: 0.2-10 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.2-6 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.34-10 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 10-10 mm²
Anschlussart Leiter: Federzuganschluss
Anschlussart Leiterplatte: Lötanschluss
Anzahl der elektrischen Anschlüsse: 1
Anzahl der Etagen: 1
Art der Banderolierung: Karton (für SMD)
Art der Leiterplattenbefestigung: Anschlusskontakt
Befestigungsart: löten
Bemessungsstoßspannung: 8 kV
Bemessungsstrom In: 41 A
Betriebstemperatur: -40-105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
Durchmesser Anschlusspin: 2 mm
Länge des Pins: 3.6 mm
Rastermaß der Anschlüsse: 7.5 mm
Verschmutzungsgrad: 2
Werkstoff der Anschlussoberfläche: Zinn
Werkstoff des Isolierkörpers: sonstige
Überspannungskategorie: III

Verpackungsart: Carton

Typ: LPTA 6/ 1-7,5

Produkt-Art: Leiterplattenklemme

Besonderheiten: mit Betätigungshebel

RM: 7.5 mm

Anzahl Reihen: 1

Polzahl je Reihe: 1

Polzahl: 1

Anschluss: Push-In-Klemme

Nennstrom: 41 A

Querschnitt flexibel (min.): 0.2 mm²

Nennstrom - gerundet: 41 A

Querschnitt starr (min.): 0.2 mm²

Querschnitt flexibel (max.): 10 mm²

Querschnitt starr (max.): 10 mm²

Kontaktmaterial: Zinn

Herstellerfarbe: Grün

Herst.-Teilenr.: 1098174

Inhalt: 50 St.

Höhe: 33.76 mm

Gehäusefarbe: Grün

Bemessungsspannung: 1000 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3563572 Phoenix Contact 1098174 Leiterplattenklemme 10 mm² Polzahl 1 Grün 50 St. Carton

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3563572 Phoenix Contact 1098174 Leiterplattenklemme 10 mm² Polzahl 1 Grün 50 St. Carton

Beschreibung

Leiterplattenklemme, Nennstrom: 41 A, Bemessungsspannung (III/2): 1000 V, Nennquerschnitt: 6 mm², Anzahl der Potenziale: 1, Anzahl der Reihen: 1, Polzahl pro Reihe: 1, Artikelfamilie: LPTA 6/, Rastermaß: 7,5 mm, Anschlussart: Hebel-Push-in-Anschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 30 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,6 mm, Verpackungsart: verpackt im Karton
