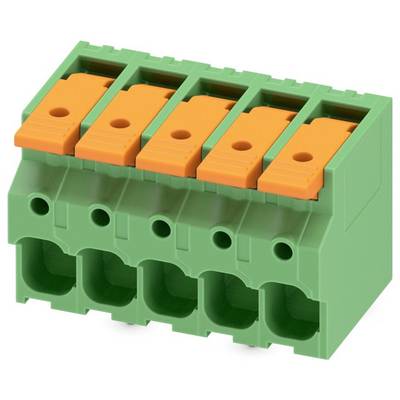

Phoenix Contact 1098170 Leiterplattenklemme 10 mm² Polzahl 5 Grün 50 St.

Abbildung ähnlich

Produkt-Art

Leiterplattenklemme

7.5 mm

Polzahl je Reihe

Polzahl

Anschluss

Push-In-Klemme

Datenblatt (PDF)

Lieferung Do., 29. Okt.

4 Set(s)

Anzahl (Packungsgröße 50 St.)

Set(s)

Gesamt (CHF 5.07 / Stück)

CHF 393.64

-36 %

CHF 253.42

zzgl. MwSt.

Kostenfreier Versand

Nur noch 4 Set(s) verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anschließbarer Leiterquerschnitt eindrähtig: 0.2-10 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.2-6 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.34-10 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 10-10 mm²
Anschlussart Leiter: Federzuganschluss
Anschlussart Leiterplatte: Lötanschluss
Anzahl der elektrischen Anschlüsse: 5
Anzahl der Etagen: 1
Art der Banderolierung: Karton (für SMD)
Art der Leiterplattenbefestigung: Anschlusskontakt
Befestigungsart: löten
Bemessungsstoßspannung: 8 kV
Bemessungsstrom In: 41 A
Betriebstemperatur: -40-105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
Durchmesser Anschlusspin: 2 mm
Länge des Pins: 3.6 mm
Rastermaß der Anschlüsse: 7.5 mm
Verschmutzungsgrad: 2
Werkstoff der Anschlussoberfläche: Zinn
Werkstoff des Isolierkörpers: sonstige
Überspannungskategorie: III

Typ: LPT 6/ 5-7,5-ZB

Produkt-Art: Leiterplattenklemme

Besonderheiten: für Wellenlötprozesse

RM: 7.5 mm

Anzahl Reihen: 1

Polzahl je Reihe: 5

Polzahl: 5

Anschluss: Push-In-Klemme

Nennstrom: 41 A

Querschnitt flexibel (min.): 0.2 mm²

Nennstrom - gerundet: 41 A

Querschnitt starr (min.): 0.2 mm²

Querschnitt flexibel (max.): 10 mm²

Querschnitt starr (max.): 10 mm²

Kontaktmaterial: Zinn

Herstellerfarbe: Grün

Herst.-Teilenr.: 1098170

Inhalt: 50 St.

Höhe: 27.85 mm

Gehäusefarbe: Grün

Bemessungsspannung: 1000 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3563552 Phoenix Contact 1098170 Leiterplattenklemme 10 mm² Polzahl 5 Grün 50 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3563552 Phoenix Contact 1098170 Leiterplattenklemme 10 mm² Polzahl 5 Grün 50 St.

Beschreibung

Leiterplattenklemme, Nennstrom: 41 A, Bemessungsspannung (III/2): 1000 V, Nennquerschnitt: 6 mm², Anzahl der Potenziale: 5, Anzahl der Reihen: 1, Polzahl pro Reihe: 5, Artikelfamilie: LPT 6/, Rastermaß: 7,5 mm, Anschlussart: Hebel-Push-in-Anschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Zick-Zack-Pinning W, Pinlänge [P]: 3,6 mm, Verpackungsart: verpackt im Karton
