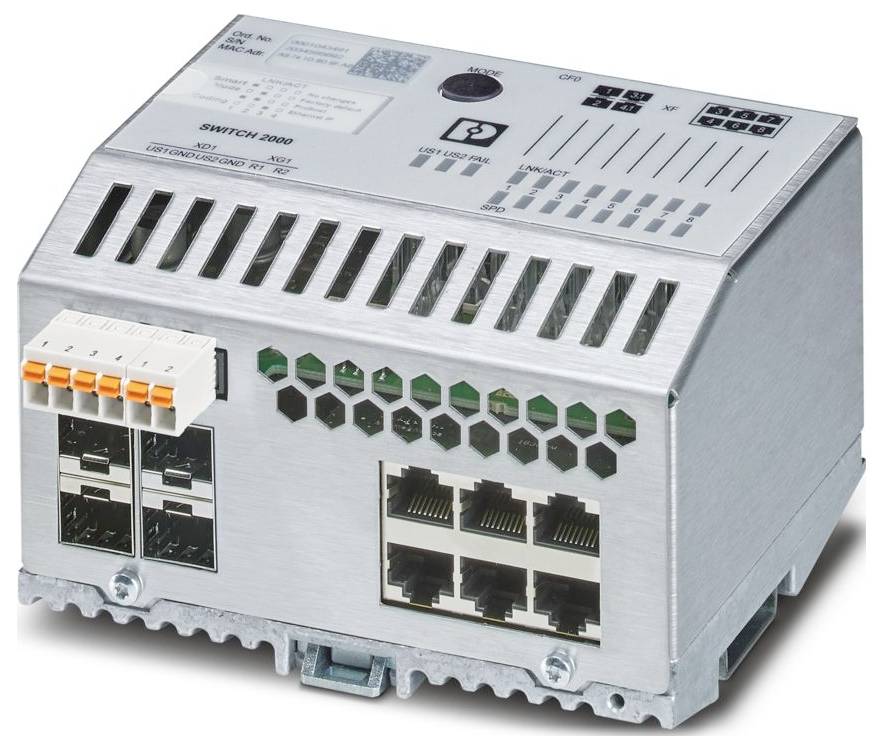

Phoenix Contact 1088872 FL SWITCH 2504-2GC-2SFP Industrial Ethernet Switch 10 / 100 / 1000 MBit/s

Abbildung ähnlich

Datenblatt (PDF)

Bald verfügbar

Anzahl

Stück

Gesamt (CHF 1’091.54 / Stück)

CHF 1’091.54

zzgl. MwSt.

Kostenfreier Versand

nur CHF 92.85

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Industrial Ethernet Switch

Ethernet: ja, 4, 2, sonstige, Layer 2: ja, Layer 3: nein, Managebar: ja, Schutzart (IP): IP20, 116,527182 mm, 127 mm, 74,4 mm

Technische Daten

Produktfamilie: Managed Switch 2000
Bauform: Blockbauweise
Anschlussart: Push-in-Federanschluss
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 24 ... 16
Breite: 128 mm
Höhe: 113 mm
Tiefe: 67 mm
Material Gehäuse: Edelstahl 1.4301
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -40 °C ... 70 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Normen/Bestimmungen: EN 61000-6-4
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Verschmutzungsgrad: 2
Zulässige Luftfeuchtigkeit (Betrieb): 10 % ... 95 % (keine Betauung)
Schock (Betrieb): 30g (EN 60068-2-27)
Vibration (Betrieb): nach IEC 60068-2-6: 5g, 150 Hz
Abisolierlänge: 10 mm
Allgemein: Support telefonisch und vor Ort (kostenpflichtig)
Übertragungsgeschwindigkeit: 10/100/1000 MBit/s (vollduplex)
Kennzeichnung: ISA S71.04.2013 G3 Harsh Group A
UL, USA / Kanada: UL, USA / Kanada
Maximale Verlustleistung bei Nennbedingung: 7,2 W (US = Max, Tamb = Max)
Schutzklasse: III (VDE 0106)
Anzahl Schnittstellen: 2
Luftdruck (Betrieb): 79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Übertragungslänge: bis zu 80 km (je nach verwendeter Faser/SFP-Modul)
Versorgungsspannungsbereich: 19,2 V DC ... 32 V DC
Zulässige Luftfeuchtigkeit (Lagerung/Transport): 10 % ... 95 % (keine Betauung)
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Restwelligkeit: 3,6 VPP (innerhalb des zulässigen Spannungsbereiches)
Funktion: Funktion
Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie 2014/30/EU
Störabstrahlung: Störabstrahlung
Schadgastest: Schadgastest
Störfestigkeit: EN 61000-6-2
Statusanzeige: LEDs: US1, US2 (Spannungsversorgung), Fail (Alarmkontakt), je 2 LEDs pro Ethernet Port (Link/Activity und Speed)
Übertragungsphysik: Abhängig vom SFP-Modul
MTTF: 357,82 Jahre (SN 29500 Standard, Temperatur 25 °C, Arbeitszyklus 21 %);191,24 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 34,25 %);25,65 Jahre (SN 29500 Standard, Temperatur 70 °C, Arbeitszyklus 100 %)
Versorgung: Versorgung
Luftdruck (Lagerung/Transport): 79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Frei von lackbenetzungsstörenden Substanzen: Ja
Stromaufnahme typisch: 270 mA (bei US = 24 V DC und 25 °C Umgebungstemperatur)
Stromaufnahme maximal: 390 mA (US = Min, Tamb = Max)
Hinweis zur Anschlussart: Verwenden Sie als Anschlusskabel nur Kupferleitungen mit zulässigem Temperaturbereich (-40 °C ... 75 °C)
Anzahl der Kanäle: 2 (Combo-Ports)
Übertragungsmedium: Kupfer;LWL
Schiffbau-Daten: Schiffbau-Daten
Temperature: B
Humidity: B
Vibration: A
EMC: B
Enclosure: Required protection according to the Rules shall be provided upon installation on board
Lokale Diagnose: US1/2 Versorgungsspannung US1, US2 LED grün;FAIL div. LED rot;LNK/ACT Link-Status LED grün/orange;SPD Datenübertragungsrate LED grün/orange
Besondere Eigenschaften: Erweiterter Temperaturbereich;Entwicklungsprozess zertifiziert nach IEC 62443-4-1;Produkt zertifiziert nach IEC 62443-4-2
Grundfunktionalität: Store and Forward Switch, normkonform nach IEEE 802.3
Switch-Funktionen: Switch-Funktionen
Diagnosefunktionen: RMON History;LLDP (Link Layer Discovery Protocol);SNMP-Traps;N:1-Portmirroring;ACD (Address Conflict Detection);SysLog;CRC-Surveillance
Filterfunktionen: Quality of Service (8 Prioritätsklassen);Class of Service;DiffServ/DSCP;Port-Priorisierung;VLAN (bis zu 32 VLANs);IGMP Snooping/Querier (v1/v2);Auto-Query-Port;Extended Multicast Filtering
IP-Parametrierung: DHCP-Client;DHCP Option 82 (Relay Agent);DHCP-Server (pool-basiert, port-basiert);BootP;DCP (Discovery and Configuration Protocol)
MAC-Adresstabelle: 8k
Management: Web-based Management (HTTP/HTTPS);Rollenbasiertes User Management (LDAP, RADIUS);SNMPv1/v2/v3;Command Line Interface (Telnet, SSH)
Redundanz: MRP (Media Redundancy Protocol);RSTP (Rapid Spanning Tree Protocol);FRD (Fast Ring Detection);Large Tree Support;LACP (Link Aggregation Control Protocol);PROFINET S2-Systemredundanz
Weitere Funktionen: Jumboframes (max. 9600 Byte);Übertragung von MMS & GOOSE (IEC 61850-8-1);Übertragung von Modbus/TCP
Zeitsynchronisation: SNTP (Simple Network Time Protocol)
Security-Funktionen: Security-Funktionen
Funktionalität: Funktionalität
Ethernet (RJ45): Ethernet (RJ45)
Signal-LEDs: Datenempfang, Link-Status
Anschluss Versorgung: über COMBICON, max. Leiterquerschnitt 2,5 mm²
Prüfstrecke: 24-V-Versorgung / Funktionserde 500 V DC 1 min;Ethernet-Schnittstelle / Alle anderen Potentiale 2,25 kV DC 1 min
Status- und Diagnoseanzeigen: LEDs: US1, US2 (Spannungsversorgung), Fail (Alarmkontakt), je 2 LEDs pro Ethernet Port (Link/Activity und Speed)
Signalverzögerung: ≥ 1,9 µs (Store-and-Forward-Mode, 10/100/1000 MBit/s, abhängig von Frame-Größe)
Versorgungsspannung (DC): 24 V DC (redundant)
Konformität zu EMV-Richtlinien: EN 61000-6-2 EN 61000-4-2 (ESD) Kriterium B;EN 61000-6-2 EN 61000-4-3 (Elektromagnetische Felder) Kriterium A;EN 61000-6-2 EN 61000-4-4 (EFT/Burst) Kriterium A;EN 61000-6-2 EN 61000-4-5 (Surge) Kriterium A;EN 61000-6-2 EN 61000-4-6 (Leitungsgeführte Störfestigkeit) Kriterium A;EN 61000-6-2 EN 61000-6-4 (Störaussendung) Klasse A;EN 61000-6-2 EN 61000-6-4 (Leitungsgeführte Störaussendung) Klasse A
Material Bodenplatte: Aluminiumdruckguss, korrosionsbeständig
Ethernet (SFP): Ethernet (SFP)
Ethernet (Combo): Ethernet (Combo)
Meldekontakt Ansteuerspannung: typ. 24 V DC
PROFINET-Conformance-Klasse: Conformance Class B
PROFINET-Gerätefunktion: PROFINET-Device;Fast Startup
Port Security: MAC-based, RADIUS (IEEE 802.1X), MAC Authentication Bypass

Produkt-Art: Industrial Ethernet Switch

LAN-Übertragungsrate: 1000 MBit/s

Übertragungsrate: 10 / 100 / 1000 MBit/s

Grundfunktionalität: Managed Switch

Ethernet Ports: 6

SFP-Ports: 2 x

Anzahl 10/100 MBit/s Ports: 8 x

10/100/1000 MBit/s Ports: 6 x

LWL Ports: 2

Jumbo Frames: Ja

Breite: 128 mm

Höhe: 113 mm

Tiefe: 67 mm

Typ: FL SWITCH 2504-2GC-2SFP

Schnittstellen: RJ45
SFP

: IP20

Betriebsspannung: 24 V/DC

Stromaufnahme: 390 mA

Max. Umgebungstemperatur: 70 °C

Min. Umgebungstemperatur: -40 °C

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3563852 Phoenix Contact 1088872 FL SWITCH 2504-2GC-2SFP Industrial Ethernet Switch 10 / 100 / 1000 MBit/s

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3563852 Phoenix Contact 1088872 FL SWITCH 2504-2GC-2SFP Industrial Ethernet Switch 10 / 100 / 1000 MBit/s

Beschreibung

Managed Switch 2000 Serie, 4 RJ45-Ports 10/100/1000 MBit/s, 2 SFP-Ports 100/1000 MBit/s, 2 Combo-Ports 10/100/1000 MBit/s, PROFINET Conformance-Class B, Erweiterter Temperaturbereich, Entwicklungsprozess zertifiziert nach IEC 62443-4-1, Kompatibel zu IEC 62443-4-2
