Phoenix Contact 1088491 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 2.5 A 60 W Anzahl Ausgänge:1 x Inhalt 1 St.

Ein graues Schaltnetzteil mit der Aufschrift 'STEP POWER'. Geeignet für Spannungen von 24V und 2,5A. Anschlüsse und Lüftungsschlitze sichtbar.

Diagramm einer Stromversorgung. Links 'Input AC' mit Filter, rechts 'Output DC' mit Filter. Funktionen unten: UVP, OVP, OTP, OCP, SCP. Benutzeroberfläche zeigt Spannungs- und Statusanzeige.

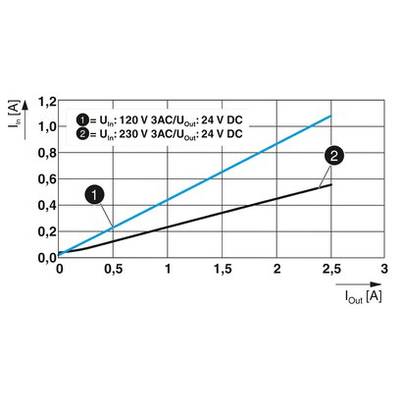

Zweifaches Liniendiagramm zeigt Eingangsstrom (I_in in A) über Ausgangsstrom (I_out in A). Zwei Linien: '120 V 3AC' und '230 V 3AC'.

'Schaltplan für Gehäuseverkabelung: Links "Input" mit L, N Punkten (1.1 bis 1.4), rechts "Output" mit Punkten (2.1 bis 2.4), verbunden durch Pfeil A.'

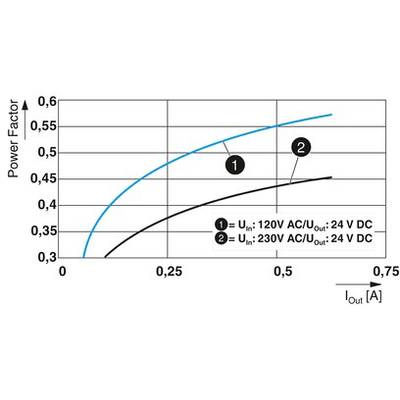

'Diagramm zeigt Leistungsfaktor gegen Ausgangsstrom mit zwei Kurven: 120V AC/24V DC und 230V AC/24V DC. Kurve 1 liegt über Kurve 2.'

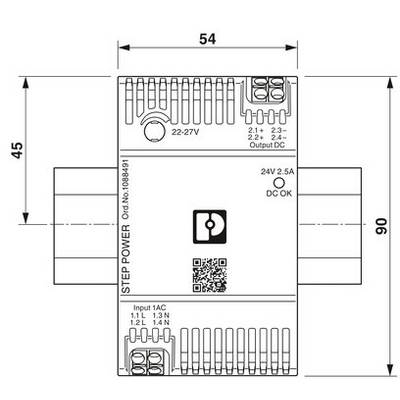

'Schaltplan eines STEP POWER Netzteils. Maße: Breite 54 mm, Höhe 90 mm, Tiefe 45 mm. Eingang: 22-27V. Ausgang: 24V 2,5A.'

Technische Zeichnung einer mechanischen Komponente mit Maßen: Breite 61 mm, Abstand zwischen inneren Punkten 50 mm, unterer Abschnitt 44 mm, unterer Abstand 55 mm.

Diagramm zeigt Effizienz (Eta [%]) gegen Ausgangsstrom (I_out [A]). Zwei Kurven: 1) U_in: 120 V AC, 2) U_in: 230 V AC, beide zu U_out: 24 V DC. Effizienz steigt leicht.

'Diagramm zeigt Leistung (Pout) in % relativ zur Höhe (H) in m. Leistung 100% bis 1000 m, sinkt bis 90% bei 4000 m, konstant bis 5000 m.'

1/9

Datenblatt (PDF)

Sofort-Lieferung Mo., 17. Aug.

84 Stück

Anzahl

Stück

Gesamt (CHF 57.31 / Stück)

CHF 57.31

zzgl. gesetzl. MwSt.

nur CHF 7.43

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Stromversorgung STEP-PS

Leistungserhöhung bis zu 100 %
Anschlussrichtung Leiter / Platine: 45°
EN-60335-Zertifizierung
Reduzierung der Baubreite um 1 TE
Wirkungsgrad: >94 %
Leerlaufverluste: <0,1 W

Technische Daten

60W, 100-250V, 50/60Hz

Eingangsspannung (nominal): 115 V/AC
230 V/AC
90 - 250 V/DC

Typ: Getaktet

Produkt-Art: Hutschienen-Netzteil (DIN-Rail)

Eingangsspannung (min.): 120 V/AC

Ausgangsspannung: 24 V/DC

Eingangsspannung: 100 V AC ... 240 V AC -15 % ... +10 %
110 V DC ... 250 V DC -20 % ... +10 %

Eingangsspannung (max.): 230 V/AC

Ausgangsstrom (max.): 2.5 A

Ausgangsstrom (max.) - gerundet: 2.5 A

: 60 W

Ausgangstyp (Netzteile): Festspannung

Phasen: 1

Ausgangsspannung (nom.): 24 V/DC

Anzahl Ausgänge: 1 x

Anschluss: Push-In-Klemme

Abm.: (L x B x H) 61 x 54 x 90 mm

Gewicht: 0.200 kg

Ausgangsspannung (max.): 25 V/DC

Ausgangsspannung (min.): 22.5 V/DC

Herst.-Teilenr.: 1088491

Inhalt: 1 St.

Breite: 54 mm

Höhe: 90 mm

Länge: 61 mm

: IP20

Max. Temperatur: 70 °C

Min. Temperatur: -10 °C

Typ: STEP3-PS/1AC/24DC/2.5/PT

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Leistung

Anschluss

Eingangsspannung (max.)

Ausgangsspannung (nom.)

Ausgangsspannung

Eingangsspannung (nominal)

Ausgangsstrom (max.) - gerundet

Eingangsspannung (min.)

Phoenix Contact 1088491 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 2.5 A 60 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435746

Dieser Artikel

60 W

Push-In-Klemme

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 1088495 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 0.63 A 15 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435744

15 W

Push-In-Klemme

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

630 mA

120 V/AC

Phoenix Contact 1088494 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 1.3 A 30 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435745

30 W

Push-In-Klemme

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 1140066 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 4 A 96 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435747

96 W

Push-In-Klemme

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

4 A

120 V/AC

Phoenix Contact 1088478 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 5 A 120 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435748

120 W

Push-In-Klemme

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

5 A

120 V/AC

Phoenix Contact 1170954 Hutschienen-Netzteil (DIN-Rail) 5 V/DC 3 A 15 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435749

15 W

Push-In-Klemme

230 V/AC

5 V/DC

115 V/AC230 V/AC90 - 250 V/DC

3 A

120 V/AC

Phoenix Contact 1170952 Hutschienen-Netzteil (DIN-Rail) 12 V/DC 1.3 A 15 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435750

15 W

Push-In-Klemme

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 1170953 Hutschienen-Netzteil (DIN-Rail) 12 V/DC 2.5 A 30 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435751

30 W

Push-In-Klemme

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 2868635 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 0.83 A 18 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:511731

18 W

Schraubklemme

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

830 mA

85 V/AC

Phoenix Contact 2868648 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 1.9 A 42 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:511732

42 W

Schraubklemme

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.9 A

85 V/AC

Dokumente & Downloads

Datenblatt

Datenblatt 2435746 Phoenix Contact 1088491 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 2.5 A 60 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2435746 Phoenix Contact 1088491 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 2.5 A 60 W Anzahl Ausgänge:1 x Inhalt 1 St.

Beschreibung

Neue Spezialisten erweitern die STEP POWER-Familie. Die 12-V-Stromversorgungen sind ideal für die E-Mobility, für die Versorgung von Einplatinen-Computern steht das 3-A-Gerät zur Verfügung. Die flache Stromversorgung mit NEC-Class‑2-Zulassung ist speziell für den amerikanischen Markt.

Ausführung

Weltweit einsetzbar durch Weitbereichseingang und internationales Zulassungspaket
Hohe Betriebssicherheit durch hohe MTBF >500 000 h
Parallelschaltbar zur Leistungserhöhung und Redundanz
Vereinfachte Inbetriebnahme durch LED-Funktionsüberwachung
Hohe Betriebssicherheit durch lange Netzausfallüberbrückungszeiten > 20 ms
Aufrasten auf die Tragschiene oder Anschrauben auf ebene Fläche.
