Phoenix Contact 1088478 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 5 A 120 W Anzahl Ausgänge:1 x Inhalt 1 St.

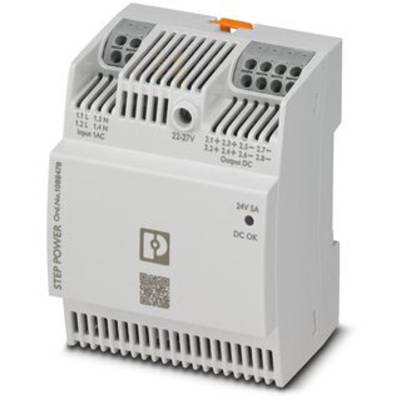

Ein weißes elektrisches Gerät mit mehreren Anschlüssen und Lüftungsschlitzen. Aufdrucke zeigen Spezifikationen und das Firmenlogo.

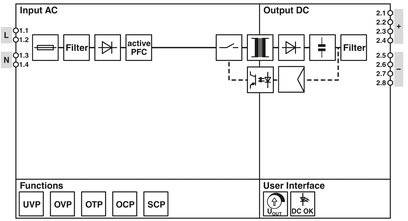

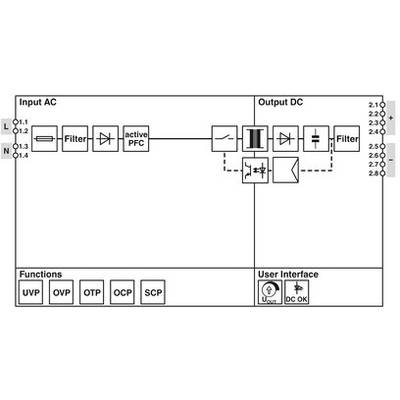

Diagramm eines Spannungswandlers mit Eingangswechselstrom und Ausgangsgleichstrom. Zeigt Filter, aktive PFC und Benutzeroberfläche mit Funktionen.

'Schaltplan: Links Eingänge L und N (1.1-1.4), rechts Ausgänge (2.1-2.8). Pfeil in der Mitte zeigt Flussrichtung, Überschrift 'Housing'.'

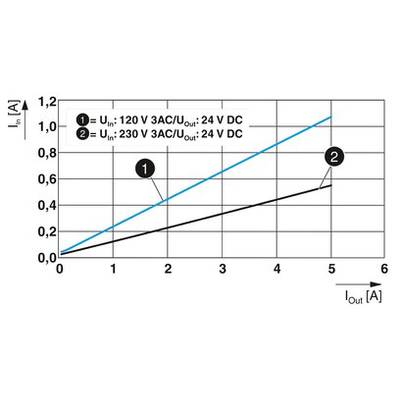

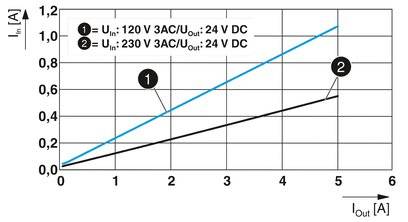

Diagramm zeigt die Ausgangsstrom (I_out) gegen den Eingangsstrom (I_in) für zwei Spannungsquellen: 120 V AC und 230 V AC bei 24 V DC.

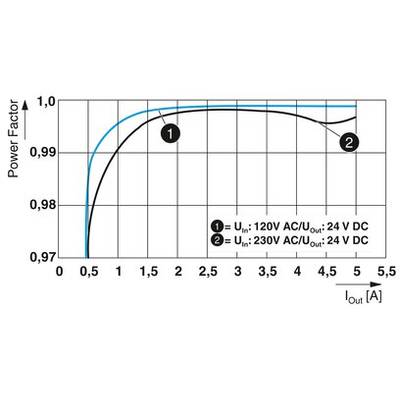

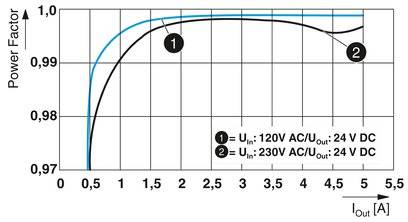

Diagramm zeigt Leistungsfaktor gegen Ausgangsstrom. Zwei Kurven: 1 für 120V AC, 2 für 230V AC. Beide ansteigend, erreichen um 1 bei 5 A.

'Leistungskurven-Diagramm' zeigt den prozentualen Leistungsabfall von 100% bei 0 m bis 85% bei 5000 m Höhe über dem Meeresspiegel.

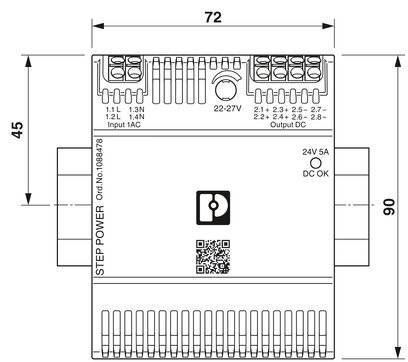

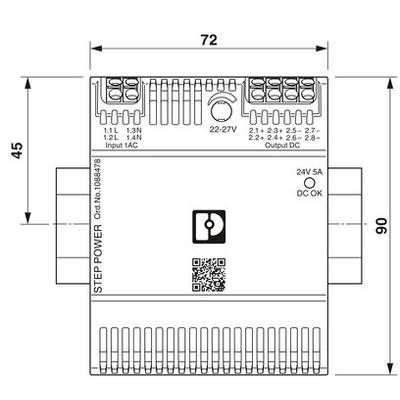

Einbauanleitung eines elektronischen Geräts mit technischen Spezifikationen und Anschlussdetails. Maße: 72x90x45 mm, 24V 5A Output.

Abbildung zeigt technische Zeichnung eines Bauteils mit Breitenangaben: Gesamtbreite 61 mm, Teilbereiche 50 mm, 55 mm, 44 mm.

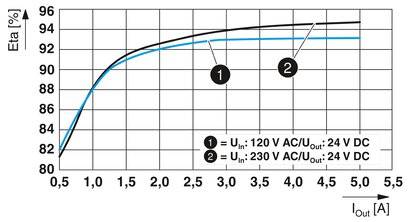

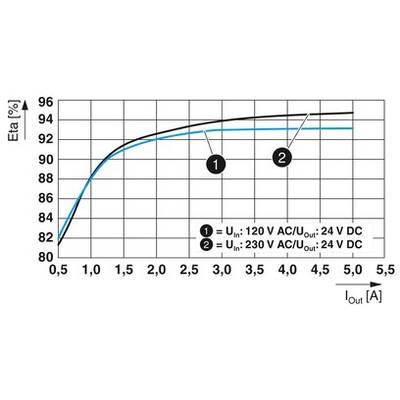

Diagramm zeigt Effizienzkurven eines DC-Ausgangs bei verschiedenen Eingangsströmen: 120 V AC und 230 V AC. Effizienz liegt zwischen 90% und 96%.

1/9

Datenblatt (PDF)

Sofort-Lieferung lun. 17 août

37 Stück

Anzahl

Stück

Gesamt (CHF 75.81 / Stück)

CHF 75.81

zzgl. gesetzl. MwSt.

nur CHF 9.29

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Stromversorgung STEP-PS

Leistungserhöhung bis zu 100 %
Anschlussrichtung Leiter / Platine: 45°
EN-60335-Zertifizierung
Reduzierung der Baubreite um 1 TE
Wirkungsgrad: >94 %
Leerlaufverluste: <0,1 W

Technische Daten

Spannungsart der Versorgungsspannung: AC1. Ausgangsspannung: 22..27 VMax. Ausgangsstrom 1: 5 AAusgangsspannung einstellbar: jaNennwert Ausgangsspannung 1: 24 VNennwert Ausgangsstrom 1: 5 AKurzschlussfest: jaBemessungsversorgungsspannung bei AC 50 Hz: 85..264 VBemessungsversorgungsspannung bei AC 60 Hz: 85..264 VBemessungsversorgungsspannung bei DC: 99..350 VAusgangsspannung geregelt: jaLeistungsabgabe: 120 WStabilisiert: jaAusführung des elektrischen Anschlusses: sonstigeTragschienenmontage möglich: jaWandmontage möglich: jaGeeignet für Reiheneinbau: jaEinbaubreite: 72 mmEinbauhöhe: 90 mmDirektmontage möglich: jaBreite: 72 mmHöhe: 90 mmTiefe: 61 mmGeeignet für Sicherheitsfunktionen: jaSIL nach IEC 61508: ohnePerformance Level nach EN ISO 13849-1: ohneSchutzart (IP): IP20Schutzart (NEMA): sonstigeVerpackungseinheit: 1 StückMaße (cm): 97 × 108 × 76Bruttogewicht: 0,315 kg, Nettogewicht: 0,255 kgECLASS 7: Gleichstromversorgung (27040701)

Eingangsspannung (nominal): 115 V/AC
230 V/AC
90 - 250 V/DC

Typ: Getaktet

Produkt-Art: Hutschienen-Netzteil (DIN-Rail)

Eingangsspannung (min.): 120 V/AC

Ausgangsspannung: 24 V/DC

Eingangsspannung: 100 V AC ... 240 V AC -15 % ... +10 %
110 V DC ... 250 V DC -20 % ... +10 %

Eingangsspannung (max.): 230 V/AC

Ausgangsstrom (max.): 5 A

Ausgangsstrom (max.) - gerundet: 5 A

: 120 W

Ausgangstyp (Netzteile): Festspannung

Phasen: 1

Ausgangsspannung (nom.): 24 V/DC

Anzahl Ausgänge: 1 x

Anschluss: Push-In-Klemme

Abm.: (L x B x H) 61 x 78 x 90 mm

Gewicht: 0.255 kg

Ausgangsspannung (max.): 25 V/DC

Ausgangsspannung (min.): 22.5 V/DC

Herst.-Teilenr.: 1088478

Inhalt: 1 St.

Breite: 78 mm

Höhe: 90 mm

Länge: 61 mm

: IP20

Max. Temperatur: 70 °C

Min. Temperatur: -10 °C

Typ: STEP3-PS/1AC/24DC/5/PT

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Leistung

Anschluss

Eingangsspannung (max.)

Ausgangsspannung (nom.)

Ausgangsspannung

Eingangsspannung (nominal)

Ausgangsstrom (max.) - gerundet

Eingangsspannung (min.)

Phoenix Contact 1088478 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 5 A 120 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435748

Dieser Artikel

120 W

Push-In-Klemme

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

5 A

120 V/AC

Phoenix Contact 1088495 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 0.63 A 15 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435744

15 W

Push-In-Klemme

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

630 mA

120 V/AC

Phoenix Contact 1088494 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 1.3 A 30 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435745

30 W

Push-In-Klemme

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 1088491 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 2.5 A 60 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435746

60 W

Push-In-Klemme

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 1140066 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 4 A 96 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435747

96 W

Push-In-Klemme

230 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

4 A

120 V/AC

Phoenix Contact 1170954 Hutschienen-Netzteil (DIN-Rail) 5 V/DC 3 A 15 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435749

15 W

Push-In-Klemme

230 V/AC

5 V/DC

115 V/AC230 V/AC90 - 250 V/DC

3 A

120 V/AC

Phoenix Contact 1170952 Hutschienen-Netzteil (DIN-Rail) 12 V/DC 1.3 A 15 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435750

15 W

Push-In-Klemme

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.3 A

120 V/AC

Phoenix Contact 1170953 Hutschienen-Netzteil (DIN-Rail) 12 V/DC 2.5 A 30 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:2435751

30 W

Push-In-Klemme

230 V/AC

12 V/DC

115 V/AC230 V/AC90 - 250 V/DC

2.5 A

120 V/AC

Phoenix Contact 2868635 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 0.83 A 18 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:511731

18 W

Schraubklemme

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

830 mA

85 V/AC

Phoenix Contact 2868648 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 1.9 A 42 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:511732

42 W

Schraubklemme

264 V/AC

24 V/DC

115 V/AC230 V/AC90 - 250 V/DC

1.9 A

85 V/AC

Dokumente & Downloads

Datenblatt

Datenblatt 2435748 Phoenix Contact 1088478 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 5 A 120 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2435748 Phoenix Contact 1088478 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 5 A 120 W Anzahl Ausgänge:1 x Inhalt 1 St.

Beschreibung

Neue Spezialisten erweitern die STEP POWER-Familie. Die 12-V-Stromversorgungen sind ideal für die E-Mobility, für die Versorgung von Einplatinen-Computern steht das 3-A-Gerät zur Verfügung. Die flache Stromversorgung mit NEC-Class‑2-Zulassung ist speziell für den amerikanischen Markt.

Ausführung

Weltweit einsetzbar durch Weitbereichseingang und internationales Zulassungspaket
Hohe Betriebssicherheit durch hohe MTBF >500 000 h
Parallelschaltbar zur Leistungserhöhung und Redundanz
Vereinfachte Inbetriebnahme durch LED-Funktionsüberwachung
Hohe Betriebssicherheit durch lange Netzausfallüberbrückungszeiten > 20 ms
Aufrasten auf die Tragschiene oder Anschrauben auf ebene Fläche.
