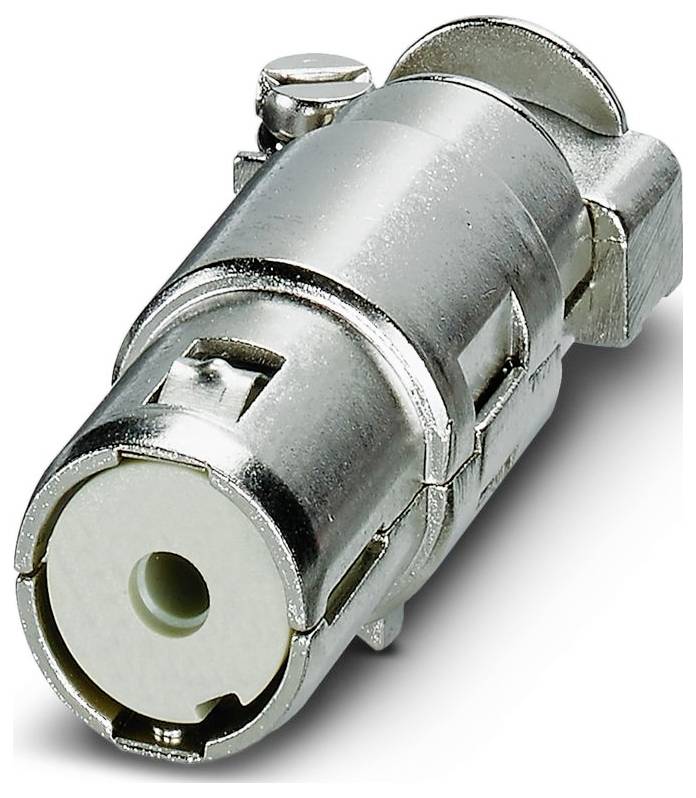

Phoenix Contact 1066961 Steckverbinder Buchse Gesamtpolzahl: 1 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Steckverbinder
Bauform
Buchse
Gesamtpolzahl
1
Anschluss
Crimp
Inhalt
1 St.
Datenblatt (PDF)
Anzahl
Gesamt (CHF 13.83 / Stück)
CHF 16.67
-17 %
CHF 13.83
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Steckverbinder
- 1, Kontakteinsatz ohne Kontakte: ja, Buchse, 1,6 mm, Thermoplast, 10 A, 85 °C, -40..85 °C, 48 V, 0,8 kV, III, 3, Crimpanschluss, Mit Drahtschutz: nein, 0,14..2,5 mm², Gold, sonstige Kupferlegierungen, V0, Mit Schutzleiter: nein, 500, 18,25 mm, 15,5 mm, 45,89999999 mm
Technische Daten
- Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.14-2.5 mm²
- Anschließbarer Leiterquerschnitt mehrdrähtig: 0.14-2.5 mm²
- Anzahl der Leistungskontakte: 0
- Anzahl der Steuerkontakte: 1
- Ausführung des elektrischen Anschlusses: Crimpanschluss
- Bemessungsstoßspannung: 0.8 kV
- Bemessungsstrom In: 10 A
- Betriebstemperatur: -40-85 °C
- Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
- Durchmesser Steckkontakt: 1.6 mm
- Kontaktausführung: Buchse
- Kontakteinsatz ohne Kontakte: ja
- Min. Anzahl der Steckzyklen: 500
- Mit Drahtschutz: nein
- Mit Schutzleiter: nein
- Polzahl: 1
- Umgebungstemperatur: 85-85 °C
- Verschmutzungsgrad: 3
- Werkstoff der Kontaktbeschichtung: Gold
- Werkstoff des Kontakteinsatzes: Thermoplast
- Werkstoff des Kontaktes: sonstige Kupferlegierungen
- Werkstoff des Steckverbindereinsatzes: Thermoplast
- Überspannungskategorie: III
- Typ
HC-M-01-COAX-CK1,6-75-F
- Produkt-Art
Steckverbinder
- Bauform
Buchse
- Gesamtpolzahl
1
- Anschluss
Crimp
- Inhalt
1 St.
- Max. Temperatur
85 °C
- Min. Temperatur
-40 °C
- Kontaktmaterial
Gold
- Kabel-Ø (max.)
9.5 mm
- Kabel-Ø (min.)
3 mm
- Herst.-Teilenr.
1066961
- Isolationsmaterial
Thermoplast
- Kabel-Ø-Bereich
3 - 9.5 mm
- Polzahl
1
- Höhe
15.5 mm
- Tiefe
45.9 mm
- max. Querschnitt
2.5 mm²
- min. Querschnitt
0.14 mm²
- Querschnitt-Bereich
0.14 - 2.5 mm²
- Stift-Ø
1.6 mm
- Bemessungsspannung
48 V
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3562817 Phoenix Contact 1066961 Steckverbinder Buchse Gesamtpolzahl: 1 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3562817 Phoenix Contact 1066961 Steckverbinder Buchse Gesamtpolzahl: 1 1 St.
Beschreibung
Steckverbinder, Polzahl: 1, Leistungskontakte: 0, Steuerkontakte: 1, Buchse, Crimpanschluss, 48 V, 10 A, 0,14 mm² ... 2,5 mm², Leitungsaußendurchmesser:3 mm ... 9,5 mm, Anwendung: COAX, 75 Ω
Ausführung
- Ausstattung: 85 °C, -40..85 °C, 48 V, 0,8 kV, III, 0,14..2,5 mm², 0,14..2,5 mm², V0, nein
Lieferumfang
- Geliefert wird: Phoenix Contact Steckverbinder 1066961, Verpackungseinheit: 1 Stk., EAN: 4055626733876
