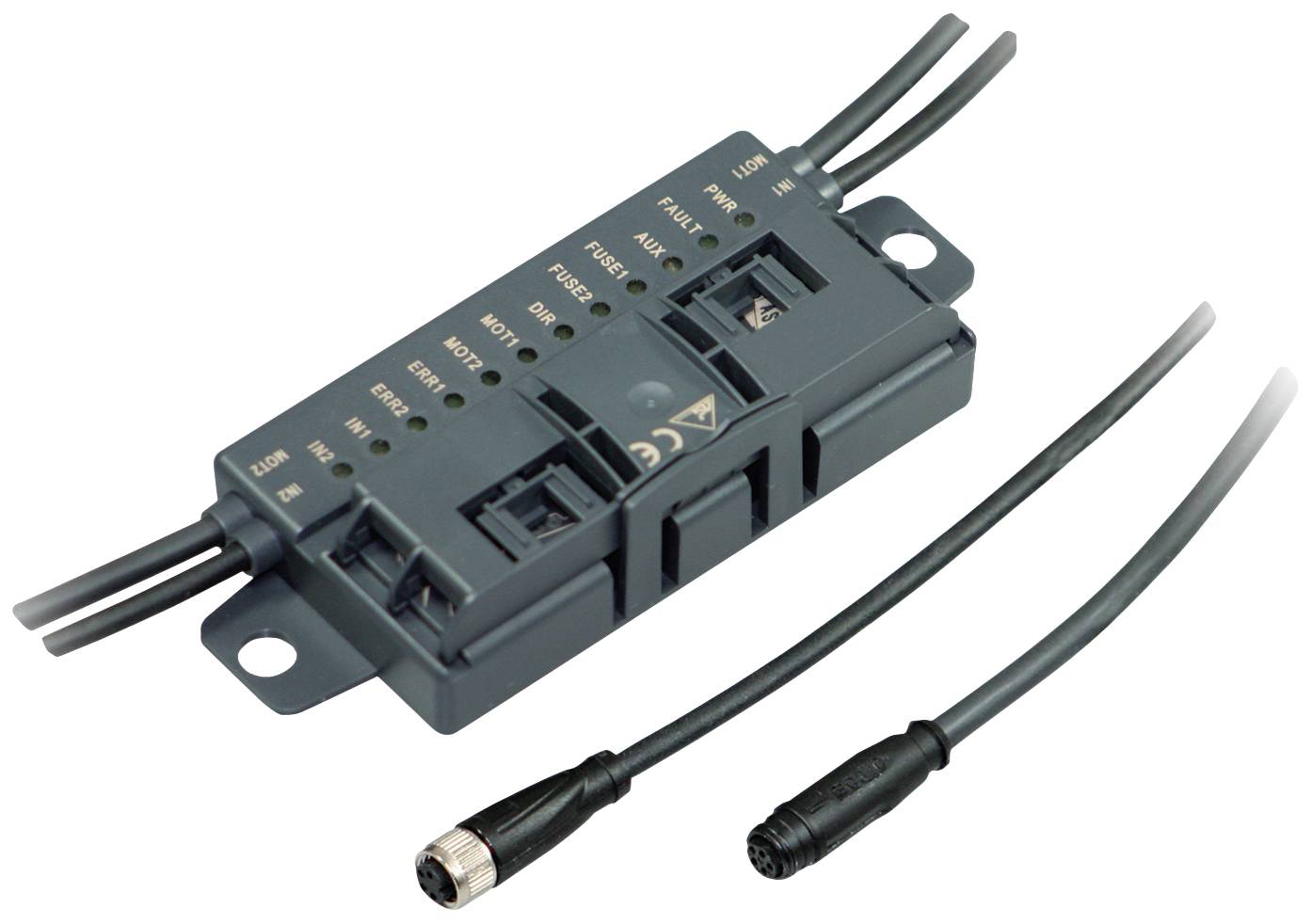

Abbildung ähnlich
Abbildung ähnlich
Pepperl+Fuchs VBA-4E3A-G20-ZEL/M1L-P6 70135193 Sensor/Aktorbox aktiv Multipolverteiler 1 St. Piece
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Sensor/Aktorbox aktiv
Anzahl Signalplätze
4
Typ
VBA-4E3A-G20-ZEL/M1L-P6
Stammleitung
Ja
Datenblatt (PDF)
Anzahl
Gesamt (CHF 320.03 / Stück)
CHF 320.03
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Verpackungsart
Piece
- Produkt-Art
Sensor/Aktorbox aktiv
- Anzahl Signalplätze
4
- Typ
VBA-4E3A-G20-ZEL/M1L-P6
- Stammleitung
Ja
- Statusanzeige
mit LED
- Signalart
PNP
- Anschluss
M8 Buchse
IP54
- Strombelastbarkeit je Steckplatz
3.5 A
- Max. Temperatur
60 °C
- Min. Temperatur
-25 °C
- Gesamtpolzahl
5
- Gewicht
220 g
- Herst.-Teilenr.
70135193
- Inhalt
1 St.
- Kabellänge (Details)
0.35 m
- Polzahl
5
- Besonderheiten
mit Strombegrenzung
- Strombelastbarkeit (gesamt)
35 mA
- Strombelastbarkeit je I/O Signal
500 mA
- Kabellose Ladefunktion
Nein
Dokumente & Downloads
Datenblatt
Datenblatt 2630852 Pepperl+Fuchs VBA-4E3A-G20-ZEL/M1L-P6 70135193 Sensor/Aktorbox aktiv Multipolverteiler 1 St. Piece
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2630852 Pepperl+Fuchs VBA-4E3A-G20-ZEL/M1L-P6 70135193 Sensor/Aktorbox aktiv Multipolverteiler 1 St. Piece
Beschreibung
Ausgänge pro Modul: 2
Bauform(module): G20
Einbaubedingungen: Feldmontage
Eingänge pro Modul: 2
Modultyp: Motorsteuermodul
Sensor-/Aktor-Anschluss: M8
Teilnehmer-Typ: A/B-Teilnehmer
Versorgung Ausgänge: extern (aus AUX)
Versorgung Eingänge: extern (aus AUX)
Bauform(module): G20
Einbaubedingungen: Feldmontage
Eingänge pro Modul: 2
Modultyp: Motorsteuermodul
Sensor-/Aktor-Anschluss: M8
Teilnehmer-Typ: A/B-Teilnehmer
Versorgung Ausgänge: extern (aus AUX)
Versorgung Eingänge: extern (aus AUX)
Ausführung
- Allgemeine Daten
- Teilnehmer-Typ: A/B-Teilnehmer
- AS-Interface-Spezifikation: V3.0
- Erforderliche Gateway-Spezifikation: ≥ V2.1
- Profil: S-7.A.E
- IO-Code: 7
- ID-Code: A
- ID1-Code: 6
- ID2-Code: E
- UL File Number: E223772 "For use in NFPA 79 Applications only"
- MTBF: 98 a
- Kompatible Rollenmotoren: Interroll EC310, Interroll EC5000 24V AI (20W / 35W / 50W), Rulmeca BL3, Itoh Denki PM500XK, Itoh Denki PM500XC
- Anzeigen/Bedienelemente
- LED FAULT: Fehleranzeige; LED rot | rot: Kommunikationsfehler bzw. Adresse ist 0 | rot blinkend: Überlast Sensorversorgung oder externe Hilfsspannung UAUX fehlt
- LED ERR: Motorstörung; 2 LED gelb
- LED PWR: AS-Interface-Spannung; LED grün | grün: Spannung OK | grün blinkend: Adresse 0 oder Überlast Sensorversorgung oder externe Hilfsspannung UAUX fehlt
- LED AUX: Ext. Hilfsspannung UAUX; Dual-LED grün/rot | grün: Spannung OK | rot: Spannung verpolt
- LED IN: Schaltzustand (Eingang); 2 LED gelb
- LED FUSE: Motorversorgung; 2 LED grün
- LED DIR: Motordrehrichtung; LED gelb
- LED MOT: Motor aktiv; 2 LED gelb
- Elektrische Daten
- Hilfsspannung (Ausgang): 18 ... 30 V DC PELV
- Bemessungsbetriebsspannung: 26,5 ... 31,6 V aus AS-Interface
- Bemessungsbetriebsstrom: ≤ 35 mA
- Eingang
- Anzahl/Typ: 2 Eingänge für 3-Drahtsensoren (PNP), DC
- Versorgung: aus externer Hilfsspannung UAUX
- Strombelastbarkeit: 500 mA , überlast- und kurzschlussfest
- Eingangsstrom: ≤ 8 mA (intern begrenzt)
- Schaltpunkt: gemäß DIN EN 61131-2 | 0 (unbedämpft) ≤ 0,5 mA | 1 (bedämpft) ≥ 2,0 mA
- Signalverzögerung: < 1 ms (Eingang/AS-Interface)
- Eingangsfilter: 2 ms
- Ausgang
- Anzahl/Typ: 2 Ausgänge für DC-Rollenmotoren (MOT1, MOT2)
- Versorgung: aus externer Hilfsspannung UAUX
- Strom: 3,5 A Dauerstrom , 5 A (<2 s) , max. 7,5 A (<0,3 s) pro Motor
- Überlastschutz: Schmelzsicherung , I2t = 5,56 A2s
- Geschwindigkeitssignal: 1,4 … 13 V im Leerlauf | Ri = 5,6 kΩ, RLAST ≥ 35 kΩ | Steuerung über Parameter P2:0
- Drehrichtungssignal: Off / ≥ (UAUX - 1,0 V) im Leerlauf | Ri = 5,6 kΩ, RLAST ≥ 5 kΩ | AS-Interface Datenbit D2 = 0: UD = Off
- Motorstörung: Digitaleingang NPN, U0 = 3,3 V, Ri = 52 kΩ | 0 (kein Fehler) ≥ 40 µA | 1 (Fehler) ≤ 30 µA
- Richtlinienkonformität
- Elektromagnetische Verträglichkeit
- Richtlinie 2014/30/EU: EN 62026-2:2013
- Normenkonformität
- Schutzart: EN 60529:2000
- Feldbusstandard: EN 62026-2:2013
- Eingang: EN 61131-2:2007
- Störaussendung: EN 61000-6-4:2007
- AS-Interface: EN 62026-2:2013
- Störfestigkeit: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013
- Umgebungsbedingungen
- Umgebungstemperatur: -25 ... 60 °C (-13 ... 140 °F)
- Lagertemperatur: -25 ... 85 °C (-13 ... 185 °F)
- Mechanische Daten
- Schutzart: IP54 nach EN 60529
- Anschluss: AS-Interface, AUX: Durchdringungstechnik | Flachkabel gelb/Flachkabel schwarz | Ein-/Ausgänge: M8-Rundsteckverbinder gem. EN 61076-2-104 | Eingänge: LF004-GS1-A (4-polig, Buchsenkontakte, Schraubverriegelung, A-kodiert) | Gegenstecker: LM004-Gx1-A oder vergleichbar | Ausgänge: NF005-SS1-B (5-polig, Buchsenkontakte, Rastverriegelung, B-kodiert) | Gegenstecker: NM005-Sx1-B oder vergleichbar
- Masse: 220 g
- Befestigung: 2 Befestigungslaschen mit Bohrung Ø 8 mm
- Kabellänge: 0,35 m
- Hinweis: Die Flachkabelführung ist für 100 Betätigungszyklen ausgelegt
