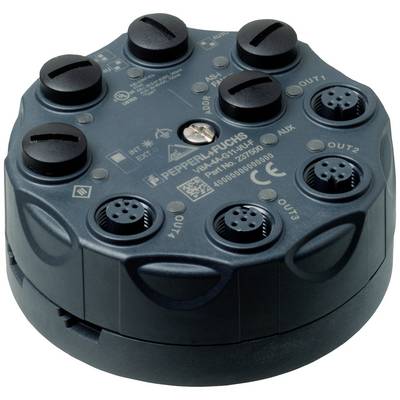

Pepperl+Fuchs VBA-4A-G11-I/U-F 237500 Sensor/Aktorbox aktiv Multipolverteiler 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor/Aktorbox aktiv
Anzahl Signalplätze
4
Typ
VBA-4A-G11-I/U-F
Statusanzeige
mit LED
Schutzart
IP68
IP69K
Datenblatt (PDF)
Anzahl
Gesamt (CHF 340.38 / Stück)
CHF 340.38
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- AS-Interface Modul - Art-Nr. 237500
- Produkt-Art
Sensor/Aktorbox aktiv
- Anzahl Signalplätze
4
- Typ
VBA-4A-G11-I/U-F
- Statusanzeige
mit LED
IP68
IP69K
- Max. Temperatur
60 °C
- Min. Temperatur
-25 °C
- Anschlussart (Verteilerboxen)
M12-Buchse
- Gehäuse-Material
PBT PC
- Gewicht
200 g
- Herst.-Teilenr.
237500
- Inhalt
1 St.
- Besonderheiten
mit Überspannungsschutz
- Strombelastbarkeit (gesamt)
200 mA
- Strombelastbarkeit je I/O Signal
120 mA
- Kabellose Ladefunktion
Nein
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2630217 Pepperl+Fuchs VBA-4A-G11-I/U-F 237500 Sensor/Aktorbox aktiv Multipolverteiler 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2630217 Pepperl+Fuchs VBA-4A-G11-I/U-F 237500 Sensor/Aktorbox aktiv Multipolverteiler 1 St.
Beschreibung
G11 Analogmodul 4 analoge Ausgänge, AS-Interface-Spezifikation: V3.0, Schutzart: IP68 / IP69K, Schutzart: EN 60529:2000, Befestigung: Montageplatte
Ausführung
- Allgemeine Daten
- Teilnehmer-Typ: Standard-Teilnehmer
- AS-Interface-Spezifikation: V3.0
- Erforderliche Gateway-Spezifikation: ≥ V2.1
- UL File Number: E223772
- Kenndaten funktionale Sicherheit
- MTTFd: 220 a
- Gebrauchsdauer (TM): 20 a
- Diagnosedeckungsgrad (DC): 0 %
- Anzeigen/Bedienelemente
- LED AS-i/FAULT: Statusanzeige; LED mehrfarbig | grün: Normalbetrieb | rot: Kommunikationsfehler | gelb/rot blinkend: Adresse 0 | grün/rot blinkend: Peripheriefehler
- LED ANALOG: Status Ausgangssignal; LED gelb | gelb: Ausgabewert innerhalb Wertebereich | gelb blinkend: Drahtbruch (bei Stromausgang) oder Ausgabewert außerhalb Wertebereich
- LED AUX: Ext. Hilfsspannung UAUX; Dual-LED grün/rot | grün: Spannung OK | rot: Spannung verpolt
- LED INT/EXT: Statusanzeige Ausgangsversorgung; LED grün | grün: Ausgangsversorgung aus AS-Interface | aus: Ausgangsversorgung aus Hilfsspannung
- Elektrische Daten
- Hilfsspannung (Ausgang): 24 V DC ± 15 % PELV
- Bemessungsbetriebsspannung: 26,5 ... 31,6 V aus AS-Interface
- Bemessungsbetriebsstrom: ≤ 75 mA (ohne Ausgänge) / max. 200 mA
- Schutzklasse: III
- Überspannungsschutz : UAUX, Ue: Überspannungskategorie III, sicher getrennte Spannungsversorgungen (PELV)
- Ausgang
- Anzahl/Typ: 4 analoge Ausgänge | Strom: 0 ... 20 mA | Spannung: 0 ... 10 V
- Versorgung: aus AS-Interface (Schalterstellung INT, Grundeinstellung) oder aus Hilfsspannung UAUX (Schalterstellung EXT)
- Last: Spannungsausgang: min. 1 kΩ | Stromausgang: max. 600 Ω
- Strombelastbarkeit: ≤ 120 mA (Signalstrom + Aktuatorversorgung) aus AS-Interface; überlast- und kurzschlussfest | ≤ 700 mA (Signalstrom + Aktuatorversorgung) aus externer Hilfsspannung UAUX, überlast- und kurzschlussfest
- Auflösung: Spannungsausgang: 3 mV | Stromausgang: 6 µA
- Genauigkeit: 0,15 % vom Endwert
- Temperatureinfluss: 1 µA/K bzw. 0,3 mV/K
- Kurzschlussstrom: Spannungsausgang: max. 22 mA
- Richtlinienkonformität
- Elektromagnetische Verträglichkeit
- Richtlinie 2014/30/EU: EN 62026-2:2013
- Normenkonformität
- Schutzart: EN 60529:2000
- Feldbusstandard: EN 62026-2:2013
- Störaussendung: EN 61000-6-4:2007
- AS-Interface: EN 62026-2:2013
- Störfestigkeit: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013
- Programmierhinweise
- Profil: S-7.3.6
- IO-Code: 7
- ID-Code: 3
- ID1-Code: F
- ID2-Code: 6
- Datenbit (Funktion über AS-Interface): Die Übertragung des Datenwertes erfolgt nach AS-Interface Profil 7.3.
- Parameterbit (programmierbar über AS-i): Funktion
- P0: Watchdog: | P0=1 (default), Watchdog aktiv | P0=0, Watchdog inaktiv
- P1: Ausgangsmodus: | P1=1 (default), 4x Stromausgang | P2=0, 4x Spannungsausgang
- P2: Meldung des Peripheriefehlers: | P2=1 (default), Peripheriefehler wird gemeldet | P2=0, Peripheriefehler wird nicht gemeldet
- P3: Automatikmodus: | P3=1 (default), manuelle Einstellung des Ausgangsmodus | P3=0, automatische Lasterkennung (Mischbetrieb möglich)
- Umgebungsbedingungen
- Umgebungstemperatur: -25 ... 60 °C (-13 ... 140 °F)
- Lagertemperatur: -25 ... 85 °C (-13 ... 185 °F)
- Relative Luftfeuchtigkeit: 85 % , nicht kondensierend
- Klimatische Bedingungen: Einsatz nur in Innenräumen
- Einsatzhöhe: ≤ 2000 m über NN
- Verschmutzungsgrad: 3
- Mechanische Daten
- Schutzart: IP68 / IP69K
- Anschluss: AS-Interface/UAUX: Durchdringungstechnik, Flachkabel gelb/Flachkabel schwarz | Ausgänge: M12-Rundsteckverbinder
- Material
- Gehäuse: PBT PC
- Befestigungsschraube: Edelstahl 1.4305 / AISI 303 (V2A)
- Masse: 200 g
- Anzugsmoment Gehäuseschrauben: 1,8 Nm
- Anzugsmoment Kabelverschraubung: 0,4 Nm
- Befestigung: Montageplatte
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik AS-Interface Modul VBA-4A-G11-I/U-F, Verpackungseinheit: 1 Stk., EAN: 4050143150823
