Name: Pepperl+Fuchs Sensor Kapazitiv CBN7-F46-E2 239734 nicht bündig PNP
Brand: Pepperl+Fuchs
SKU: 2628263
Availability: BackOrder

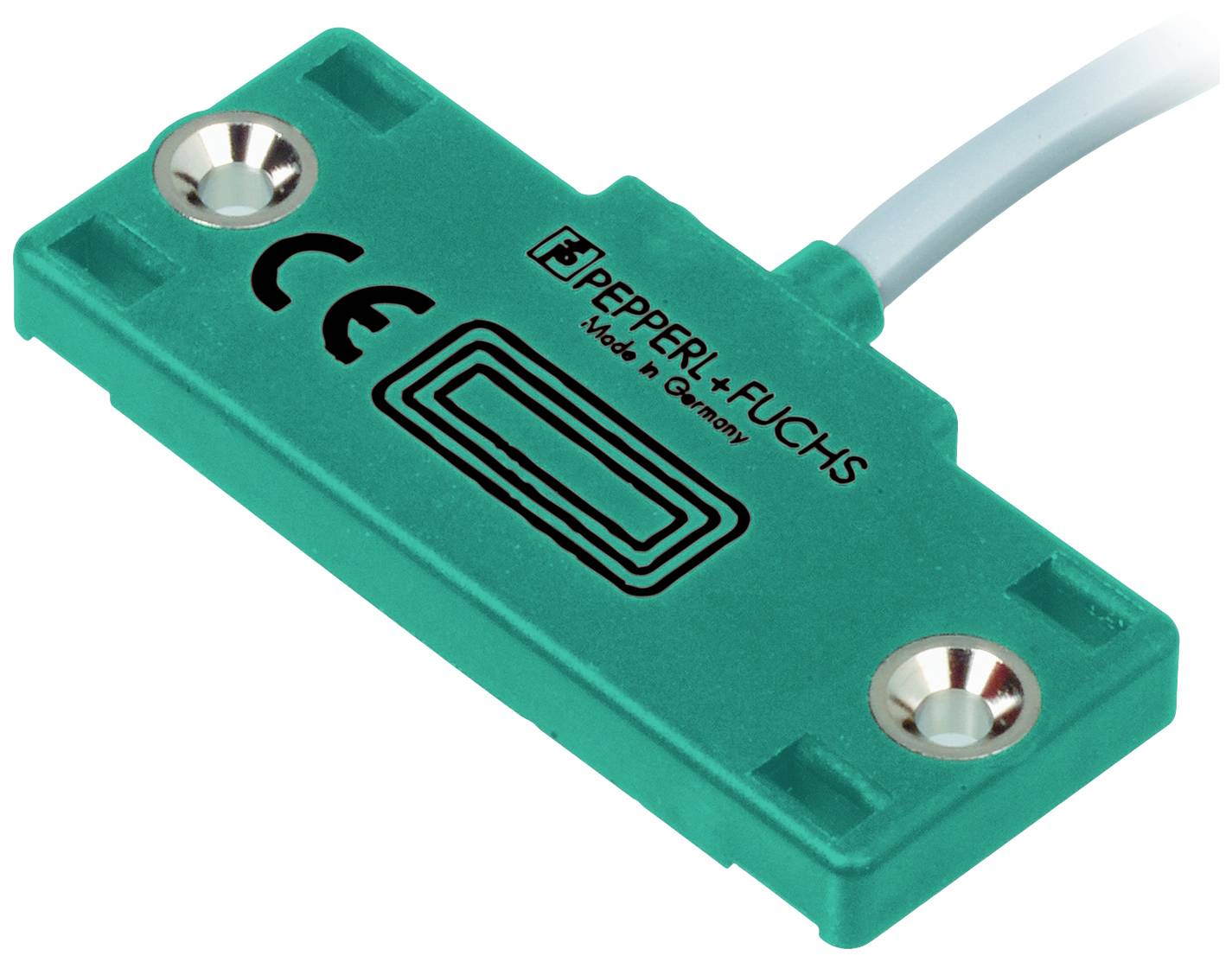

Ein rechteckiger Sensor von Pepperl+Fuchs in Grün mit CE-Zeichen. Zwei Befestigungslöcher und ein Kabelanschluss sind sichtbar.

Abbildung ähnlich

Produkt-Art

Sensor

Betriebsspannung max.

30 V/DC

Kontaktart

1 Schließer

Schaltabstand (max.)

7 mm

Ausgänge

PNP

Datenblatt (PDF)

Lieferung Mi., 9. Dez. 2026

Anzahl

Stück

Gesamt (CHF 109.95 / Stück)

CHF 115.95

-5 %

CHF 109.95

inkl. MwSt.

nur CHF 15.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Mechanische Einbaubedingung für Sensor: nicht bündig
Schaltabstand: 7 mm
Ausführung der Schaltfunktion: Schließer

Produkt-Art: Sensor

Typ: CBN7-F46-E2

Betriebsspannung min.: 10 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannungsbereich: 10 - 30 V/DC

Kontaktart: 1 Schließer

Schaltabstand (max.): 7 mm

Ausgänge: PNP

Gehäusematerial: PBT

Ausführung: Kapazitiv

Einbauart: nicht bündig

Anschluss: Kabel

Kabellänge: 2 m

Besonderheiten: LED-Anzeige

Min. Temperatur: -25 °C

Max. Temperatur: 70 °C

: IP67

Breite: 5 mm

Inhalt: 1 St.

Kabellose Ladefunktion: Nein

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2628263 Pepperl+Fuchs Sensor Kapazitiv CBN7-F46-E2 239734 nicht bündig PNP

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2628263 Pepperl+Fuchs Sensor Kapazitiv CBN7-F46-E2 239734 nicht bündig PNP

Beschreibung

Schaltabstand: 7 mm, Einbau: nicht bündig, Schaltfunktion: Schließer (NO), Ausgangstyp: PNP, Betriebsspannung: 10 ... 30 V DC

Ausführung

Allgemeine Daten
Schaltfunktion: Schließer (NO)
Ausgangstyp: PNP
Schaltabstand: 7 mm
Einbau: nicht bündig
Ausgangspolarität: DC
Gesicherter Schaltabstand: 0 ... 5,67 mm
Ausgangsart: 3-Draht
Kenndaten
Einbaubedingungen
B: 5 mm
C: 20 mm
F: 20 mm / 50 mm
Betriebsspannung: 10 ... 30 V DC
Schaltfrequenz: 0 ... 5 Hz
Hysterese: 1 ... 10 typ. 5 %
Verpolschutz: verpolgeschützt
Kurzschlussschutz: taktend
Spannungsfall: ≤ 2 V
Spannungsfall bei IL
Spannungsfall IL = 10 mA, Schaltelement Ein: 0,8 ... 2,2 V typ. 1,4 V
Betriebsstrom: 0 ... 100 mA
kleinster Betriebsstrom: 0 mA
Reststrom: 0 ... 0,5 mA typ. 0,01 mA
Reststrom TU =40 °C Schaltelement Aus: ≤ 100 µA
Leerlaufstrom: ≤ 15 mA
Bereitschaftsverzug: ≤ 50 ms
Schaltzustandsanzeige: LED, gelb
Kenndaten funktionale Sicherheit
MTTFd: 673 a
Gebrauchsdauer (TM): 20 a
Diagnosedeckungsgrad (DC): 0 %
Anzeigen/Bedienelemente
LED gelb: Anzeige Schaltzustand
Normen- und Richtlinienkonformität
Normenkonformität
Normen: EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Zulassungen und Zertifikate
UL-Zulassung: cULus Listed, General Purpose
CSA-Zulassung: cCSAus Listed, General Purpose
CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
Umgebungsbedingungen
Umgebungstemperatur: -25 ... 70 °C (-13 ... 158 °F)
Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
Mechanische Daten
Anschlussart: Kabel PVC , 2 m
Aderquerschnitt: 0,14 mm2
Gehäusematerial: PBT
Stirnfläche: PBT
Schutzart: IP67

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Kapazitiver Sensor CBN7-F46-E2, Verpackungseinheit: 1 Stk., EAN: 4050143317899
