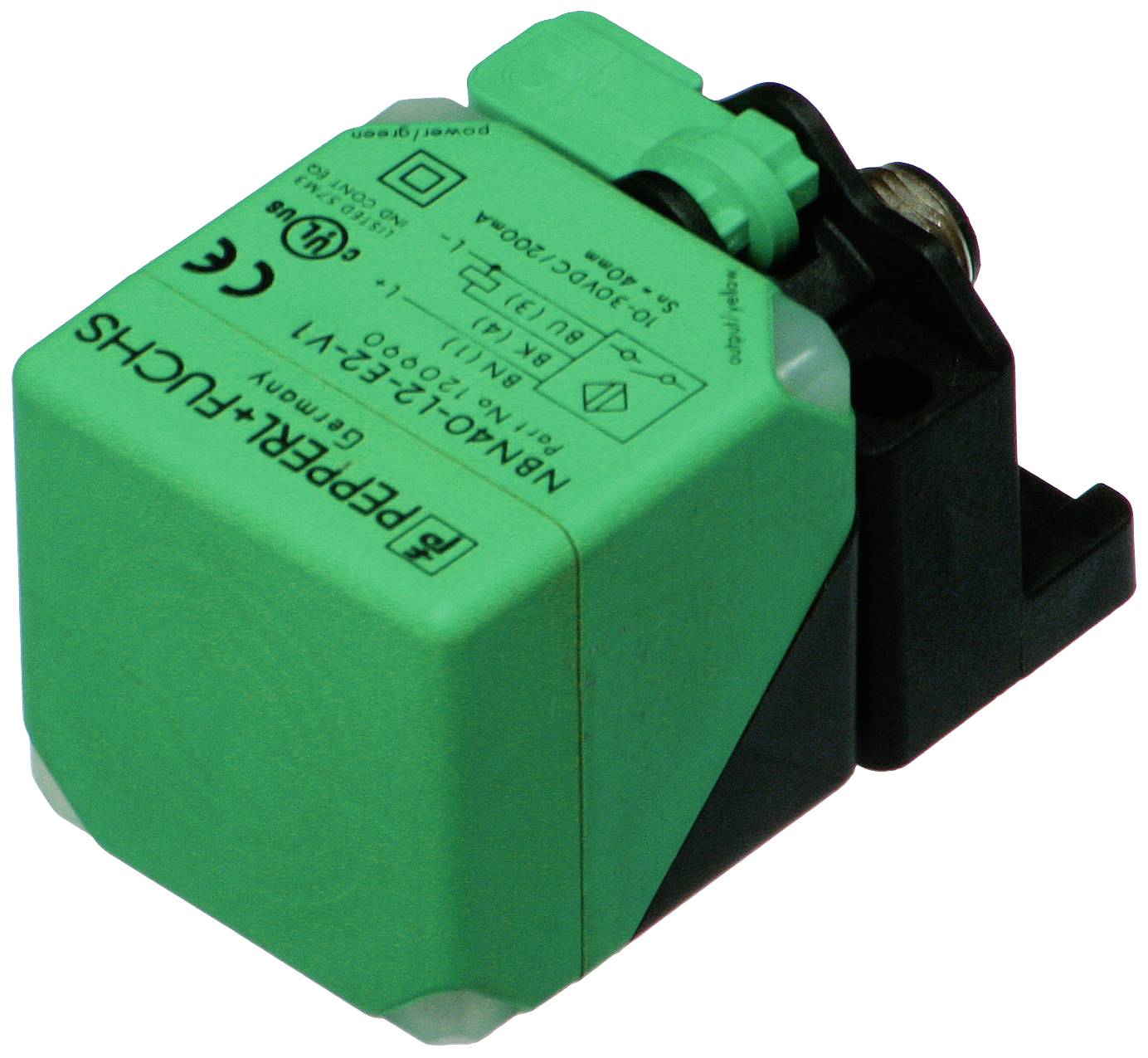

Abbildung ähnlich
Pepperl+Fuchs Sensor Induktiv NRN40-L3K-A2-V1 306534-0109 nicht bündig PNP
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor
Betriebsspannung max.
30 V/DC
Kontaktart
Antivalent
Schaltabstand (max.)
40 mm
Ausgänge
PNP
Datenblatt (PDF)
Anzahl
Gesamt (CHF 91.95 / Stück)
CHF 91.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Induktiver Sensor - Art-Nr. 306534-0109
- Produkt-Art
Sensor
- Typ
NRN40-L3K-A2-V1
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Kontaktart
Antivalent
- Schaltabstand (max.)
40 mm
- Ausgänge
PNP
- Gehäusematerial
GD-ZnAl4Cu1
- Ausführung
Induktiv
- Einbauart
nicht bündig
- Anschluss
Stecker M12, 4 polig
- Min. Temperatur
-25 °C
- Max. Temperatur
70 °C
IP67
- Inhalt
1 St.
- Kabellose Ladefunktion
Nein
- Schalt-Frequenz
180 Hz
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2628485 Pepperl+Fuchs Sensor Induktiv NRN40-L3K-A2-V1 306534-0109 nicht bündig PNP
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2628485 Pepperl+Fuchs Sensor Induktiv NRN40-L3K-A2-V1 306534-0109 nicht bündig PNP
Beschreibung
Schaltabstand: 40 mm, Einbau: nicht bündig, Schaltfunktion: Antivalent, Ausgangstyp: PNP, Betriebsspannung: 10 ... 30 V DC, Betriebsstrom: 0 ... 200 mA
Ausführung
- Allgemeine Daten
- Schaltfunktion: Antivalent
- Ausgangstyp: PNP
- Schaltabstand: 40 mm
- Einbau: nicht bündig
- Ausgangspolarität: DC
- Gesicherter Schaltabstand: 0 ... 32,4 mm
- Realschaltabstand: 36 ... 44 mm
- Reduktionsfaktor rAl: 1
- Reduktionsfaktor rCu: 1
- Reduktionsfaktor rV2A (1.4301) : 1
- Reduktionsfaktor rSt37: 1
- Ausgangsart: 4-Draht
- Kenndaten
- Betriebsspannung: 10 ... 30 V DC
- Schaltfrequenz: 0 ... 180 Hz
- Hysterese: 2 ... 15 %
- Verpolschutz: verpolgeschützt
- Kurzschlussschutz: taktend
- Spannungsfall: ≤ 2,5 V
- Betriebsstrom: 0 ... 200 mA
- Reststrom: 0 ... 0,5 mA typ. 0,01 mA
- Leerlaufstrom: ≤ 25 mA
- Bereitschaftsverzug: 15 ms
- Magnetisches Gleichfeld: 200 mT
- Magnetisches Wechselfeld: 200 mT
- Betriebsspannungsanzeige: LED, grün
- Schaltzustandsanzeige: LED, gelb
- Kenndaten funktionale Sicherheit
- MTTFd: 1123 a
- Gebrauchsdauer (TM): 20 a
- Diagnosedeckungsgrad (DC): 0 %
- Normen- und Richtlinienkonformität
- Normenkonformität
- Normen: EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
- Zulassungen und Zertifikate
- Schutzklasse: II
- Bemessungsisolationsspannung: 60 V
- Bemessungsstoßspannungsfestigkeit: 800 V
- UL-Zulassung: cULus Listed, General Purpose
- CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
- Umgebungsbedingungen
- Umgebungstemperatur: -25 ... 70 °C (-13 ... 158 °F)
- Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
- Mechanische Daten
- Anschlussart: Gerätestecker M12 x 1 , 4-polig
- Gehäusematerial: GD-ZnAl4Cu1, beschichtet | Befestigungsflansch PA6-GF35
- Stirnfläche: PA 6 Grivory GVN-35H
- Schutzart: IP67
- Masse: 180 g
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Induktiver Sensor NRN40-L3K-A2-V1, Verpackungseinheit: 1 Stk., EAN: 4050143378241
