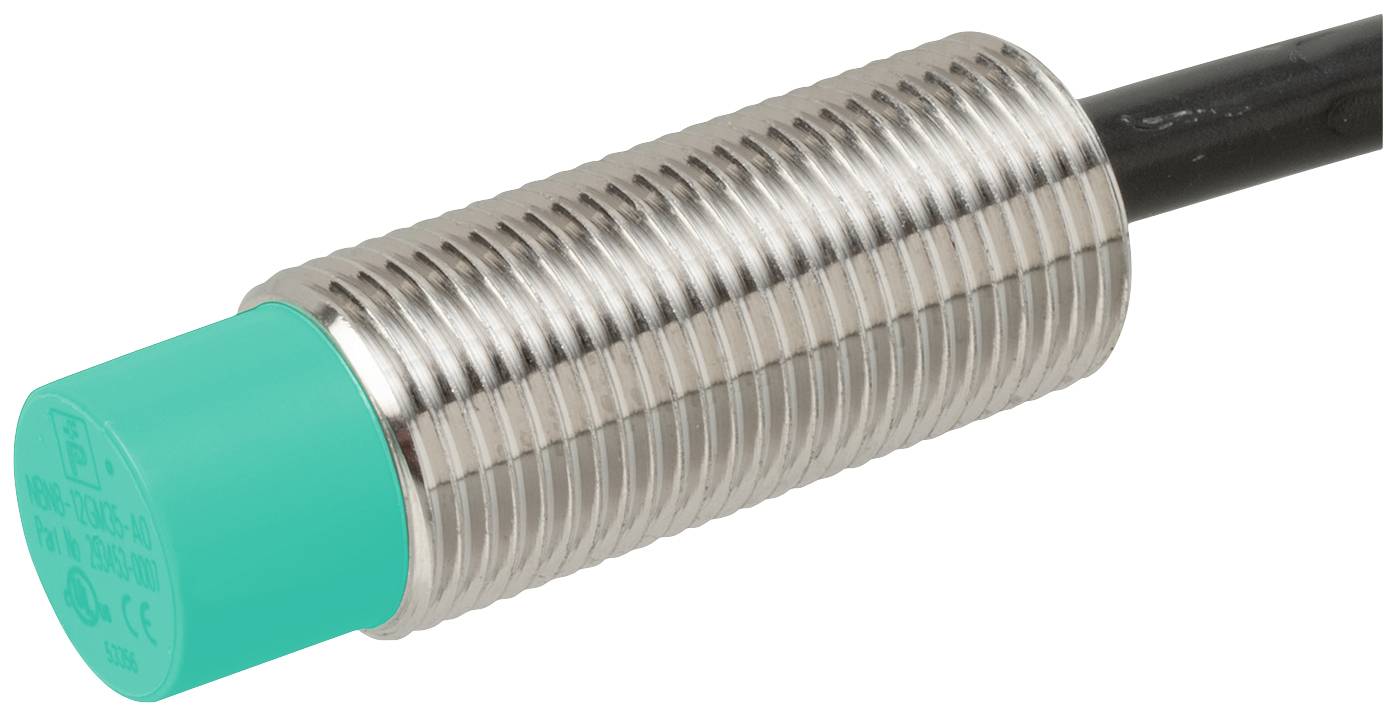

Abbildung ähnlich
Pepperl+Fuchs Sensor Induktiv NBN8-12GM50-E1-M1 293454-0039 M12 nicht bündig NPN
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor
Betriebsspannung max.
30 V
Kontaktart
1 Öffner
Schaltabstand (max.)
8 mm
Ausgänge
NPN
Datenblatt (PDF)
Anzahl
Gesamt (CHF 83.95 / Stück)
CHF 83.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Induktiver Sensor - Art-Nr. 293454-0039
- Produkt-Art
Sensor
- Typ
NBN8-12GM50-E1-M1
- Betriebsspannung min.
7 V
- Betriebsspannung max.
30 V
- Betriebsspannungsbereich
7 - 30 V
- Kontaktart
1 Öffner
- Schaltabstand (max.)
8 mm
- Ausgänge
NPN
- Gehäusematerial
Messing
- Ausführung
Induktiv
- Material-Eigenschaft
vernickelt
- Einbauart
nicht bündig
- Baugröße
M12
- Anschluss
Kabel
- Kabellänge
2 m
- Besonderheiten
LED-Anzeige
- Min. Temperatur
-40 °C
- Max. Temperatur
85 °C
IP68
IP69K
- Inhalt
1 St.
- Kabellose Ladefunktion
Nein
- Schalt-Frequenz
1200 Hz
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2627918 Pepperl+Fuchs Sensor Induktiv NBN8-12GM50-E1-M1 293454-0039 M12 nicht bündig NPN
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2627918 Pepperl+Fuchs Sensor Induktiv NBN8-12GM50-E1-M1 293454-0039 M12 nicht bündig NPN
Beschreibung
Schaltabstand: 8 mm, Einbau: nicht bündig, Schaltfunktion: Öffner (NC), Ausgangstyp: NPN, Betriebsspannung: 7 ... 30 V, Betriebsstrom: 0 ... 200 mA
Ausführung
- Allgemeine Daten
- Schaltfunktion: Öffner (NC)
- Ausgangstyp: NPN
- Schaltabstand: 8 mm
- Einbau: nicht bündig
- Ausgangspolarität: DC
- Gesicherter Schaltabstand: 0 ... 6,48 mm
- Betätigungselement: Baustahl, z. B. 1.0037, S235JR (früher St37-2) | 24 mm x 24 mm x 1 mm
- Reduktionsfaktor rAl: 0,5
- Reduktionsfaktor rCu: 0,45
- Reduktionsfaktor rV2A (1.4301) : 0,7
- Reduktionsfaktor rMs: 0,5
- Ausgangsart: 3-Draht
- Kenndaten
- Betriebsspannung: 7 ... 30 V
- Schaltfrequenz: 0 ... 1200 Hz
- Hysterese: typ. 5%
- Verpolschutz: verpolgeschützt
- Kurzschlussschutz: taktend
- Spannungsfall: ≤ 2 V
- Betriebsstrom: 0 ... 200 mA
- Reststrom: 0 ... 0,5 mA typ. 4 µA bei 25 °C
- Leerlaufstrom: ≤ 10 mA
- Bereitschaftsverzug: ≤ 100 ms
- Schaltzustandsanzeige: LED, gelb
- Kenndaten funktionale Sicherheit
- MTTFd: 1484 a
- Gebrauchsdauer (TM): 20 a
- Diagnosedeckungsgrad (DC): 0 %
- Normen- und Richtlinienkonformität
- Normenkonformität
- Normen: EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012 | EN 12895: 2015
- Zulassungen und Zertifikate
- UL-Zulassung: cULus Listed, General Purpose, Class 2 Power Source
- CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
- E1-Typgenehmigung: 10R-04
- Umgebungsbedingungen
- Umgebungstemperatur: -40 ... 85 °C (-40 ... 185 °F)
- Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
- Mechanische Daten
- Anschlussart: Kabel PUR , 2 m
- Aderquerschnitt: 0,34 mm2
- Gehäusematerial: Messing, vernickelt
- Stirnfläche: PBT
- Schutzart: IP68 / IP69K
- Masse: 70 g
- Allgemeine Informationen
- Lieferumfang: Lieferung mit 2 Muttern mit Sperrverzahnung
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Induktiver Sensor NBN8-12GM50-E1-M1, Verpackungseinheit: 1 Stk., EAN: 4050143088102
