Name: Pepperl+Fuchs Sensor Induktiv NBN6-F29B-E3 226469 nicht bündig
Brand: Pepperl+Fuchs
SKU: 2627999
Availability: BackOrder

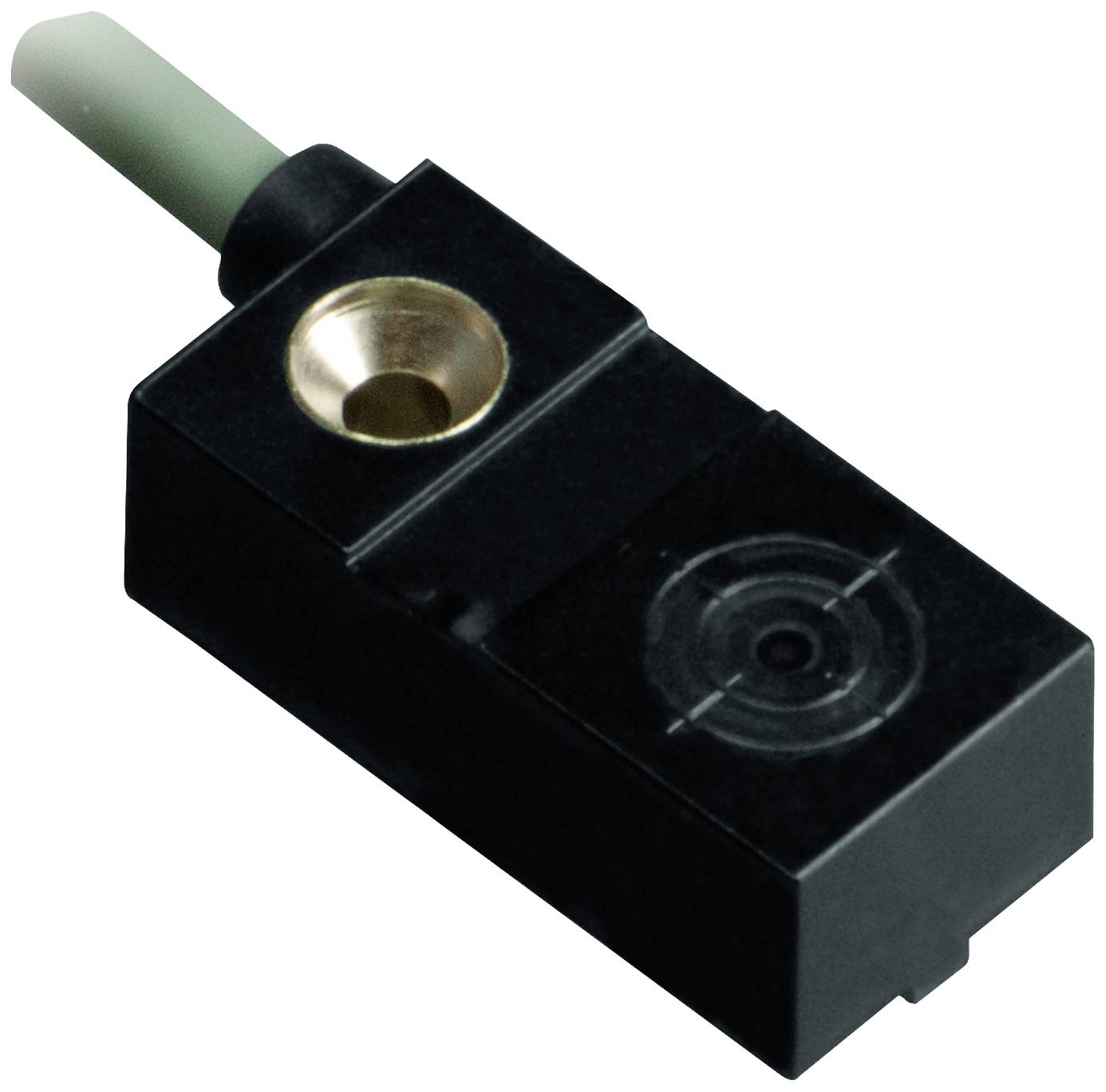

Ein rechteckiger, schwarzer Sensor mit grünem Kabelansatz und rundem Metallkontakt. Usw. Automobilindustrie oder Maschinenanwendung.

Abbildung ähnlich

Produkt-Art

Sensor

Betriebsspannung max.

30 V/DC

Schaltabstand (max.)

6 mm

Ausführung

Induktiv

Anschluss

Kabel

Datenblatt (PDF)

Lieferung Do., 24. Dez. 2026

Anzahl

Stück

Gesamt (CHF 59.95 / Stück)

CHF 59.95

inkl. MwSt.

nur CHF 8.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Induktiver Sensor - Art-Nr. 226469

Produkt-Art: Sensor

Typ: NBN6-F29B-E3

Betriebsspannung min.: 10 V/DC

Betriebsspannung max.: 30 V/DC

Betriebsspannungsbereich: 10 - 30 V/DC

Schaltabstand (max.): 6 mm

Gehäusematerial: PC

Ausführung: Induktiv

Einbauart: nicht bündig

Anschluss: Kabel

Kabellänge: 2 m

Besonderheiten: LED-Anzeige

Min. Temperatur: -25 °C

Max. Temperatur: 70 °C

: IP67

Inhalt: 1 St.

Kabellose Ladefunktion: Nein

Schalt-Frequenz: 500 Hz

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2627999 Pepperl+Fuchs Sensor Induktiv NBN6-F29B-E3 226469 nicht bündig

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2627999 Pepperl+Fuchs Sensor Induktiv NBN6-F29B-E3 226469 nicht bündig

Beschreibung

Schaltabstand: 6 mm, Einbau: nicht bündig aufbaubar, Schaltelementfunktion: PNP Öffner, Betriebsspannung: 10 ... 30 V DC, Betriebsstrom: 0 ... 100 mA

Ausführung

Allgemeine Daten
Schaltabstand: 6 mm
Einbau: nicht bündig aufbaubar
Ausgangspolarität: DC
Gesicherter Schaltabstand: 0 ... 4,86 mm
Reduktionsfaktor rAl: 0,4
Reduktionsfaktor rCu: 0,3
Reduktionsfaktor rV2A (1.4301) : 0,7
Ausgangsart: 3-Draht
Kenndaten
Betriebsspannung: 10 ... 30 V DC
Schaltfrequenz: 0 ... 500 Hz
Hysterese: typ. 5 %
Verpolschutz: verpolgeschützt
Kurzschlussschutz: taktend
Spannungsfall: ≤ 3 V
Betriebsstrom: 0 ... 100 mA
Reststrom: 0 ... 0,5 mA typ. 0,1 µA bei 25 °C
Leerlaufstrom: ≤ 10 mA
Bereitschaftsverzug: ≤ 5 ms
Schaltzustandsanzeige: LED, gelb
Kenndaten funktionale Sicherheit
MTTFd: 1340 a
Gebrauchsdauer (TM): 20 a
Diagnosedeckungsgrad (DC): 0 %
Normen- und Richtlinienkonformität
Normenkonformität
Normen: EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Zulassungen und Zertifikate
UL-Zulassung: cULus Listed, General Purpose, Class 2 Power Source
CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
Umgebungsbedingungen
Umgebungstemperatur: -25 ... 70 °C (-13 ... 158 °F)
Mechanische Daten
Anschlussart: Kabel PVC , 2 m
Aderquerschnitt: 0,14 mm2
Gehäusematerial: PC
Schutzart: IP67

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Induktiver Sensor NBN6-F29B-E3, Verpackungseinheit: 1 Stk., EAN: 4050143348367
