Name: Pepperl+Fuchs Sensor Induktiv NBN40-U4L-Z2 233002 nicht bündig Zweidraht
Brand: Pepperl+Fuchs
SKU: 2627878
Availability: BackOrder

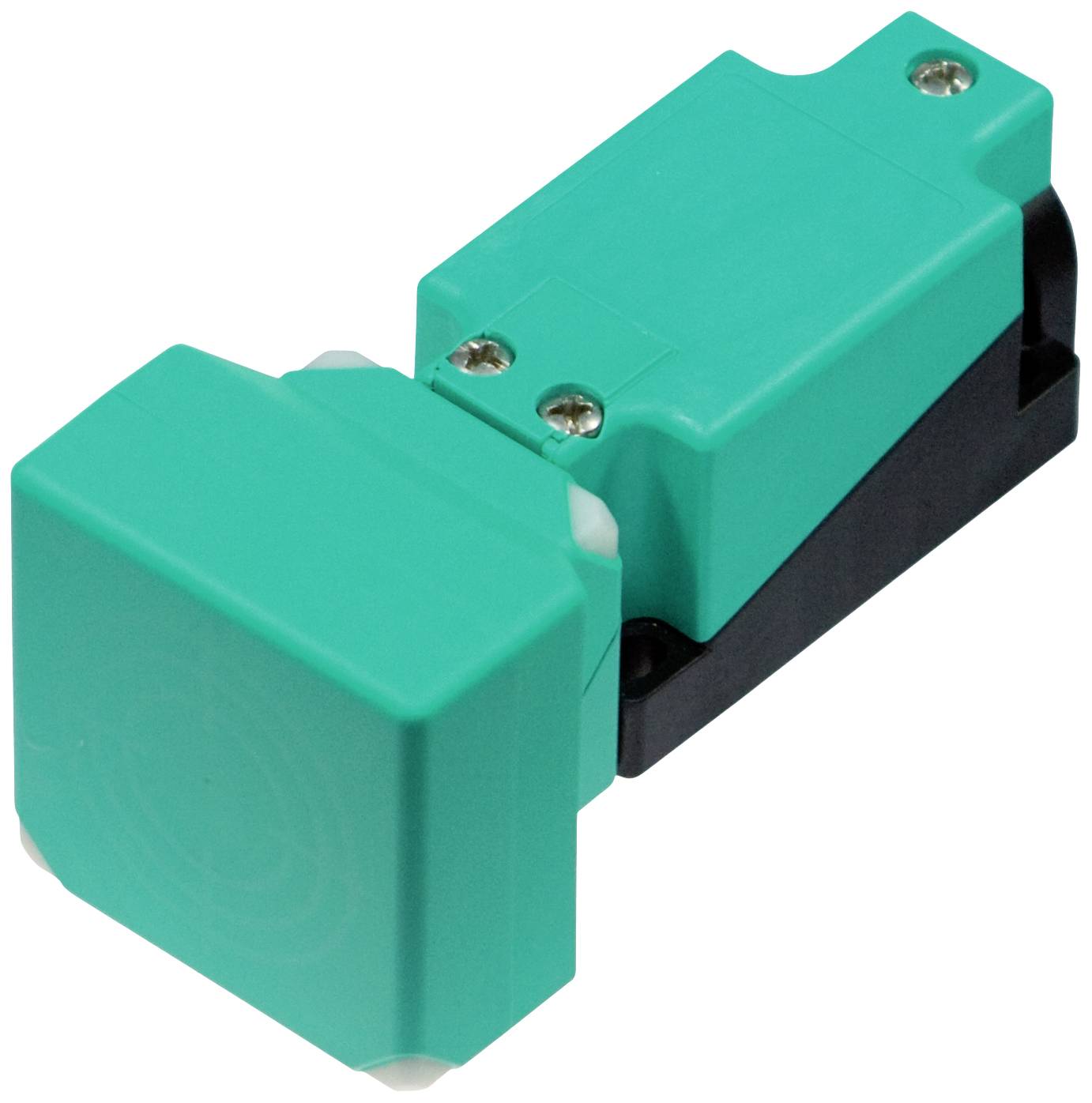

Ein quadratischer, grüner Näherungsschalter mit schwarzer Basis. Er hat zwei sichtbare Schrauben oben.

Abbildung ähnlich

Produkt-Art

Sensor

Betriebsspannung max.

60 V/DC

Kontaktart

1 Öffner

1 Schließer

Schaltabstand (max.)

40 mm

Ausgänge

Zweidraht

Datenblatt (PDF)

Lieferung Mi., 18. Nov.

Anzahl

Stück

Gesamt (CHF 123.95 / Stück)

CHF 123.95

inkl. MwSt.

nur CHF 15.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Induktiver Sensor - Art-Nr. 233002

Produkt-Art: Sensor

Typ: NBN40-U4L-Z2

Betriebsspannung min.: 5 V/DC

Betriebsspannung max.: 60 V/DC

Betriebsspannungsbereich: 5 - 60 V/DC

Kontaktart: 1 Öffner
1 Schließer

Schaltabstand (max.): 40 mm

Ausgänge: Zweidraht

Gehäusematerial: PA

Ausführung: Induktiv

Einbauart: nicht bündig

Anschluss: Schraubklemmen

Min. Temperatur: -25 °C

Max. Temperatur: 85 °C

: IP68
IP69K

Inhalt: 1 St.

Kabellose Ladefunktion: Nein

Schalt-Frequenz: 100 Hz

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2627878 Pepperl+Fuchs Sensor Induktiv NBN40-U4L-Z2 233002 nicht bündig Zweidraht

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2627878 Pepperl+Fuchs Sensor Induktiv NBN40-U4L-Z2 233002 nicht bündig Zweidraht

Beschreibung

Schaltabstand: 40 mm, Einbau: nicht bündig, Schaltfunktion: Schließer/Öffner (NO/NC), Ausgangstyp: Zweidraht, Betriebsspannung: 5 ... 60 V DC, Betriebsstrom: 2 ... 200 mA

Ausführung

Allgemeine Daten
Schaltfunktion: Schließer/Öffner (NO/NC)
Ausgangstyp: Zweidraht
Schaltabstand: 40 mm
Einbau: nicht bündig
Ausgangspolarität: DC
Gesicherter Schaltabstand: 0 ... 32,4 mm
Realschaltabstand: 36 ... 44 mm typ. 40 mm
Reduktionsfaktor rAl: 0,39
Reduktionsfaktor rCu: 0,37
Reduktionsfaktor rV2A (1.4301) : 0,76
Ausgangsart: 2-Draht
Kenndaten
Betriebsspannung: 5 ... 60 V DC
Schaltfrequenz: 0 ... 100 Hz
Hysterese: 1 ... 10 typ. 5 %
Verpolschutz: verpoltolerant
Kurzschlussschutz: taktend
Spannungsfall: ≤ 5 V
Spannungsfall bei IL
Spannungsfall IL = 100 mA, Schaltelement Ein: ... 5 V
Bemessungsisolationsspannung: 60 V
Betriebsstrom: 2 ... 200 mA
Reststrom: 0 ... 1 mA typ. 0,7 mA
Schaltzustandsanzeige: 2 LED, gelb
Kenndaten funktionale Sicherheit
MTTFd: 1170 a
Gebrauchsdauer (TM): 20 a
Diagnosedeckungsgrad (DC): 0 %
Normen- und Richtlinienkonformität
Normenkonformität
Normen: EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012
Zulassungen und Zertifikate
Schutzklasse: II
Bemessungsisolationsspannung: 60 V
Bemessungsstoßspannungsfestigkeit: 800 V
UL-Zulassung: cULus Listed, General Purpose
CCC-Zulassung: Certified by China Compulsory Certification (CCC)
Umgebungsbedingungen
Umgebungstemperatur: -25 ... 85 °C (-13 ... 185 °F)
Lagertemperatur: -25 ... 85 °C (-13 ... 185 °F)
Mechanische Daten
Anschlussart: Schraubklemmen
Anschlussinformation: Maximal 2 Leiter mit gleichem Aderquerschnitt dürfen an einer Klemmstelle montiert werden! | Anzugsmoment 1,2 Nm + 10 %
Aderquerschnitt: bis zu 2,5 mm2
Kleinster Aderquerschnitt: ohne Aderendhülsen 0,5 mm2 , mit Aderendhülsen 0,34 mm2
Größter Aderquerschnitt: ohne Aderendhülsen 2,5 mm2 , mit Aderendhülsen 1,5 mm2
Gehäusematerial: PA/Metall
Stirnfläche: PA
Gehäuseunterteil: Metall
Schutzart: IP68 / IP69K
Masse: 225 g
Hinweis: Anzugsdrehmoment: 1,8 Nm (Gehäuse)

Lieferumfang

Geliefert wird: Pepperl+Fuchs Fabrik Induktiver Sensor NBN40-U4L-Z2, Verpackungseinheit: 1 Stk., EAN: 4050143321131
