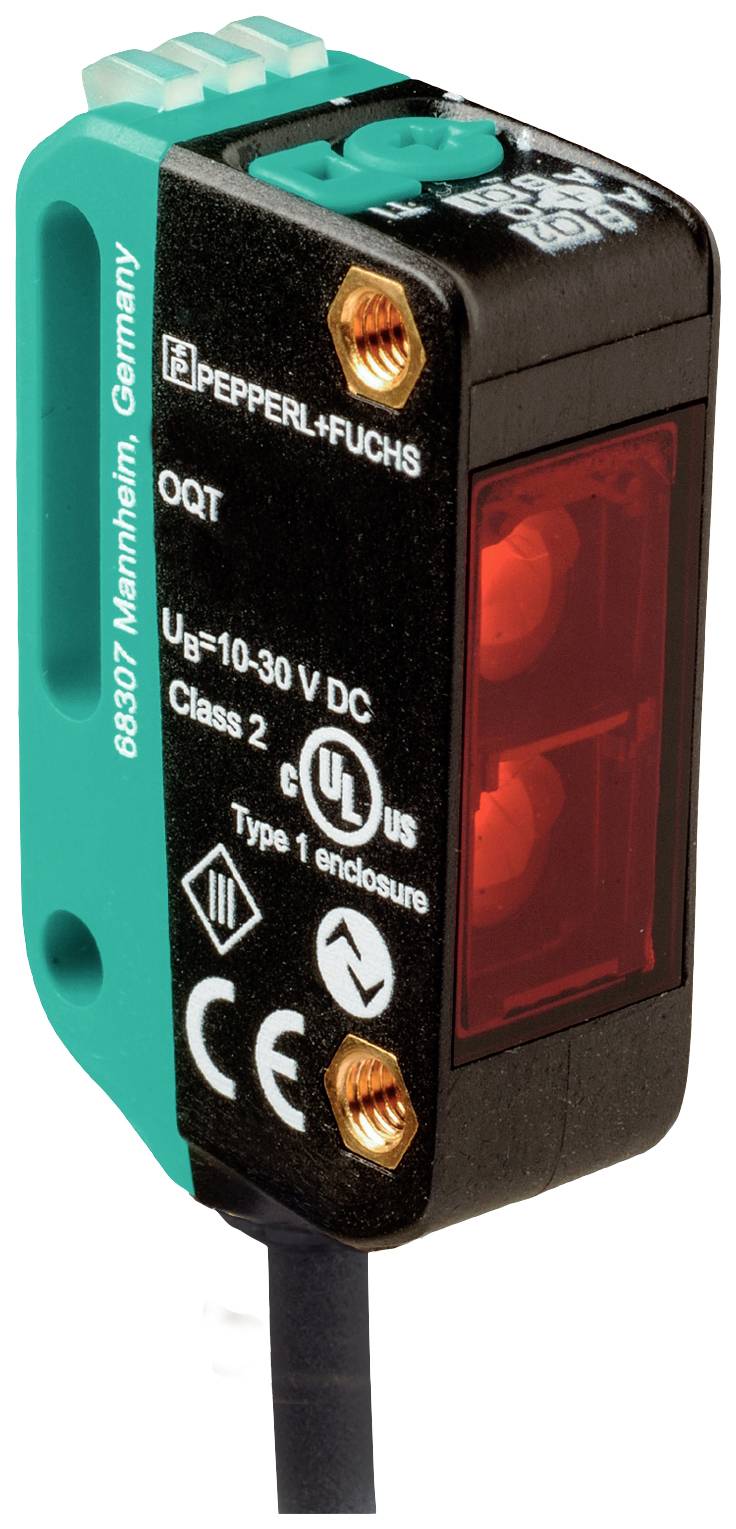

Pepperl+Fuchs Reflexions-Lichttaster OQT150-R100-EP-IO-0,3M-V3-L 267075-100160 Hintergrundausblendung 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Reflexions-Lichttaster
Funktionen
Hintergrundausblendung
Betriebsspannung max.
30 V/DC
Anschluss
M8
Typ
OQT150-R100-EP-IO-0,3M-V3-L
Datenblatt (PDF)
Anzahl
Gesamt (CHF 216.42 / Stück)
CHF 216.42
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Reflexionslichttaster (MsT) - Art-Nr. 267075-100160
- Produkt-Art
Reflexions-Lichttaster
- Typ
OQT150-R100-EP-IO-0,3M-V3-L
- Funktionen
Hintergrundausblendung
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Ansprechzeit
2.3 ms
- Kontaktart
1 PNP
- Ausgänge
NPN, Schließer
PNP, Öffner
- Schalt-Frequenz
217 Hz
- Anschluss
M8
- Kabellänge
0.3 m
- Gehäusematerial
Polycarbonat
- Sendertyp
Laserdiode
- Laserklasse
1
- Wellenlänge
680 nm
150 mm
- Min. Temperatur
-40 °C
- Max. Temperatur
60 °C
- Länge
0.3 m
- Breite
11 mm
- Höhe
37.1 mm
- Tiefe
21.5 mm
- Abm.
(L x B x H) 0.3 m x 11 mm x 37.1 mm
- Inhalt
1 St.
- Kabellose Ladefunktion
Nein
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2628947 Pepperl+Fuchs Reflexions-Lichttaster OQT150-R100-EP-IO-0,3M-V3-L 267075-100160 Hintergrundausblendung 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2628947 Pepperl+Fuchs Reflexions-Lichttaster OQT150-R100-EP-IO-0,3M-V3-L 267075-100160 Hintergrundausblendung 1 St.
Beschreibung
Tastbereich: 8 ... 150 mm, Lichtsender: Laserdiode, Lichtart: rot, Wechsellicht, Signalausgang: 1 Gegentaktausgang, kurzschlussfest, verpolgeschützt, überspannungsfest, Schnittstellentyp: IO-Link ( über C/Q = Pin 4 ), Schaltungsart: Der Auslieferungszustand ist: C/Q - Pin4: NPN Schließer, PNP Öffner, IO-Link , Anschluss: Festkabel 300 mm mit Stecker M8 x 1, 3-polig, Betriebsspannung: 10 ... 30 V DC, Umgebungstemperatur: -40 ... 60 °C (-40 ... 140 °F) , Kabel fest verlegt -25 ... 60 °C (-13 ... 140 °F) , Kabel beweglich nicht schleppkettentauglich
Ausführung
- Allgemeine Daten
- Tastbereich: 8 ... 150 mm
- Tastbereich min.: 8 ... 20 mm
- Tastbereich max.: 8 ... 150 mm
- Einstellbereich: 20 ... 150 mm
- Referenzobjekt: Standardweiß, 100 mm x 100 mm
- Lichtsender: Laserdiode
- Lichtart: rot, Wechsellicht
- Laserkenndaten
- Hinweis: LASERLICHT , NICHT IN DEN STRAHL BLICKEN
- Laserklasse: 1
- Wellenlänge: 680 nm
- Strahldivergenz: > 5 mrad ; d63 < 1 mm im Bereich 50 mm ... 250 mm
- Impulsdauer: 3 µs
- Wiederholrate: ca. 3 kHz
- max. Puls Energie: 15,2 nJ
- Schwarz-Weiß-Differenz (6%/90%): < 3 % bei 150 mm
- Lichtfleckdurchmesser: ca. 2 mm im Abstand von 150 mm
- Öffnungswinkel: ca. 1 °
- Fremdlichtgrenze: EN 60947-5-2 : 30000 Lux
- Kenndaten funktionale Sicherheit
- MTTFd: 560 a
- Gebrauchsdauer (TM): 20 a
- Diagnosedeckungsgrad (DC): 0 %
- Anzeigen/Bedienelemente
- Betriebsanzeige: LED grün: | statisch an - Power-On | blinkend (4 Hz) - Kurzschluss | blinkend mit kurzer Unterbrechung (1 Hz) - IO-Link Modus
- Funktionsanzeige: LED gelb:statisch an - Schaltausgang aktivstatisch aus - Schaltausgang inaktiv
- Bedienelemente: Teach-In-Taste
- Bedienelemente: 5-stufiger Drehschalter zur Auswahl der Betriebsmodi
- Elektrische Daten
- Betriebsspannung: 10 ... 30 V DC
- Welligkeit: max. 10 %
- Leerlaufstrom: < 20 mA bei 24 V Versorgungsspannung
- Schutzklasse: III
- Schnittstelle
- Schnittstellentyp: IO-Link ( über C/Q = Pin 4 )
- IO-Link-Version: 1.1
- Geräteprofil: Smart Sensor
- Geräte-ID: 0x110802 (1116162)
- Übertragungsrate: COM2 (38,4 kBit/s)
- Min. Zykluszeit: 2,3 ms
- Prozessdatenbreite: Prozessdaten Eingang 2 Bit | Prozessdaten Ausgang 2 Bit
- SIO-Mode-Unterstützung: ja
- Kompatibler Masterport-Typ: A
- Ausgang
- Schaltungsart: Der Auslieferungszustand ist: | C/Q - Pin4: NPN Schließer, PNP Öffner, IO-Link |
- Signalausgang: 1 Gegentaktausgang, kurzschlussfest, verpolgeschützt, überspannungsfest
- Schaltspannung: max. 30 V DC
- Schaltstrom: max. 100 mA , ohmsche Last
- Gebrauchskategorie: DC-12 und DC-13
- Spannungsfall: ≤ 1,5 V DC
- Schaltfrequenz: 217 Hz
- Ansprechzeit: 2,3 ms
- Konformität
- Kommunikationsschnittstelle: IEC 61131-9
- Produktnorm: EN 60947-5-2
- Lasersicherheit: EN 60825-1:2014
- Zulassungen und Zertifikate
- EAC-Konformität: TR CU 020/2011
- UL-Zulassung: E87056 , cULus Listed , "Class 2"-Netzteil , Type Rating 1
- FDA-Zulassung: IEC 60825-1:2007 Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007
- Umgebungsbedingungen
- Umgebungstemperatur: -40 ... 60 °C (-40 ... 140 °F) , Kabel fest verlegt | -25 ... 60 °C (-13 ... 140 °F) , Kabel beweglich nicht schleppkettentauglich
- Lagertemperatur: -40 ... 70 °C (-40 ... 158 °F)
- Mechanische Daten
- Gehäusebreite: 11 mm
- Gehäusehöhe: 37,1 mm
- Gehäusetiefe: 21,5 mm
- Schutzart: IP67 / IP69 / IP69K
- Anschluss: Festkabel 300 mm mit Stecker M8 x 1, 3-polig
- Material
- Gehäuse: PC (Polycarbonat)
- Lichtaustritt: PMMA
- Masse: ca. 17 g
- Kabellänge: 0,3 m
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Reflexionslichttaster MsT 267075-100160, Verpackungseinheit: 1 Stk., EAN: 4050143224937
