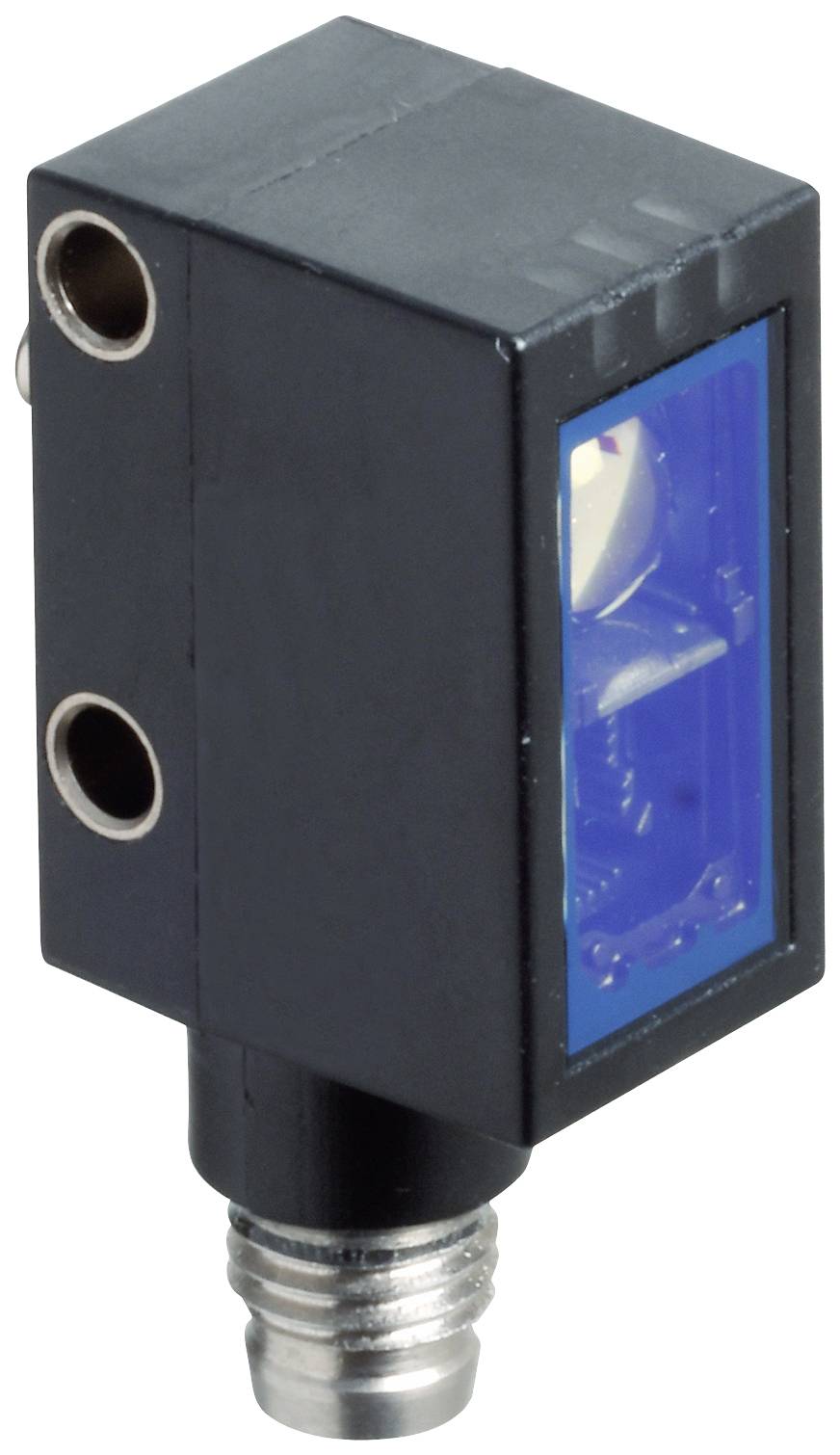

Abbildung ähnlich
Abbildung ähnlich
Pepperl+Fuchs Reflexions-Lichttaster OBT80-R102-2P1-IO-V31-IR 267075-100561 Hintergrundausblendung 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Reflexions-Lichttaster
Funktionen
Hintergrundausblendung
Betriebsspannung max.
30 V/DC
Anschluss
M8, 4 polig
Typ
OBT80-R102-2P1-IO-V31-IR
Datenblatt (PDF)
Anzahl
Gesamt (CHF 177.57 / Stück)
CHF 177.57
zzgl. MwSt.
Kostenfreier Versand
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Reflexionslichttaster (HGA) - Art-Nr. 267075-100561
- Produkt-Art
Reflexions-Lichttaster
- Typ
OBT80-R102-2P1-IO-V31-IR
- Funktionen
Hintergrundausblendung
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Ansprechzeit
1 ms
- Kontaktart
Antivalent
- Ausgänge
NPN, Öffner
NPN, Schließer
PNP, Öffner
PNP, Schließer
- Schalt-Frequenz
500 Hz
- Anschluss
M8, 4 polig
- Gehäusematerial
Polycarbonat
- Sendertyp
LED Infrarot
- Wellenlänge
850 nm
- Besonderheiten
Mit Hintergrundausblendung
- Min. Temperatur
-40 °C
- Max. Temperatur
60 °C
- Breite
13.9 mm
- Höhe
31.9 mm
- Tiefe
18.3 mm
- Abm.
(B x H x T) 13.9 x 31.9 x 18.3 mm
- Inhalt
1 St.
- Kabellose Ladefunktion
Nein
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2628978 Pepperl+Fuchs Reflexions-Lichttaster OBT80-R102-2P1-IO-V31-IR 267075-100561 Hintergrundausblendung 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2628978 Pepperl+Fuchs Reflexions-Lichttaster OBT80-R102-2P1-IO-V31-IR 267075-100561 Hintergrundausblendung 1 St.
Beschreibung
Tastbereich: 10 ... 80 mm, Lichtsender: LED, Lichtart: infrarot, Wechsellicht 850 nm, Signalausgang: 2 Gegentaktausgänge, kurzschlussfest, verpolgeschützt, überspannungsfest, Schnittstellentyp: IO-Link ( über C/Q = BK ), Schaltungsart: C/Q - Pin4: NPN Öffner / dunkelschaltend, PNP Schließer / hellschaltend, IO-Link /Q - Pin2: NPN Schließer / hellschaltend, PNP Öffner / dunkelschaltend, Anschluss: Gerätestecker M8 x 1, 4-polig, Betriebsspannung: 10 ... 30 V DC, Umgebungstemperatur: -40 ... 60 °C (-40 ... 140 °F)
Ausführung
- Allgemeine Daten
- Tastbereich: 10 ... 80 mm
- Tastbereich max.: 10 ... 100 mm
- Hintergrundausblendung: ab 100 mm
- Referenzobjekt: Standardweiß, 100 mm x 100 mm
- Lichtsender: LED
- Lichtart: infrarot, Wechsellicht 850 nm
- LED-Risikogruppenkennzeichnung: freie Gruppe
- Schwarz-/Weiß-Differenz (6%/90%): ca. 5 mm
- Lichtfleckdurchmesser: ca. 6 mm bei 80 mm
- Öffnungswinkel: ca. 5 °
- Fremdlichtgrenze: EN 60947-5-2 : 40000 Lux
- Kenndaten funktionale Sicherheit
- MTTFd: 600 a
- Gebrauchsdauer (TM): 20 a
- Diagnosedeckungsgrad (DC): 0 %
- Anzeigen/Bedienelemente
- Betriebsanzeige: LED grün: | statisch an - Power-On | blinkend (4 Hz) - Kurzschluss | blinkend mit kurzer Unterbrechung (1 Hz) - IO-Link Modus
- Funktionsanzeige: LED gelb: | statisch an - Objekt erkannt | statisch aus - Objekt nicht erkannt
- Elektrische Daten
- Betriebsspannung: 10 ... 30 V DC
- Welligkeit: max. 10 %
- Leerlaufstrom: < 25 mA bei 24 V Versorgungsspannung
- Schutzklasse: III
- Schnittstelle
- Schnittstellentyp: IO-Link ( über C/Q = BK )
- Geräteprofil: Smart Sensor
- Übertragungsrate: COM2 (38,4 kBit/s)
- IO-Link Version: 1.1
- Min. Zykluszeit: 2,3 ms
- Prozessdatenbreite: Prozessdaten Eingang 1 Bit | Prozessdaten Ausgang 2 Bit
- SIO-Mode Unterstützung: ja
- Geräte ID: 0x11051C (1115420)
- Kompatibler Masterport-Typ: A
- Ausgang
- Schaltungsart: | C/Q - Pin4: NPN Öffner / dunkelschaltend, PNP Schließer / hellschaltend, IO-Link | /Q - Pin2: NPN Schließer / hellschaltend, PNP Öffner / dunkelschaltend
- Signalausgang: 2 Gegentaktausgänge, kurzschlussfest, verpolgeschützt, überspannungsfest
- Schaltspannung: max. 30 V DC
- Schaltstrom: max. 100 mA , ohmsche Last
- Gebrauchskategorie: DC-12 und DC-13
- Spannungsfall: ≤ 1,5 V DC
- Schaltfrequenz: 500 Hz
- Ansprechzeit: 1 ms
- Konformität
- Kommunikationsschnittstelle: IEC 61131-9
- Produktnorm: EN 60947-5-2
- Zulassungen und Zertifikate
- UL-Zulassung: E87056 , cULus Listed , "Class 2"-Netzteil , Type Rating 1
- Umgebungsbedingungen
- Umgebungstemperatur: -40 ... 60 °C (-40 ... 140 °F) |
- Lagertemperatur: -40 ... 70 °C (-40 ... 158 °F)
- Mechanische Daten
- Gehäusebreite: 13,9 mm
- Gehäusehöhe: 31,9 mm
- Gehäusetiefe: 18,3 mm
- Schutzart: IP67 / IP69 / IP69K
- Anschluss: Gerätestecker M8 x 1, 4-polig
- Material
- Gehäuse: PC (Polycarbonat)
- Lichtaustritt: Floatglas
- Masse: ca. 10 g
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Reflexionslichttaster HGA 267075-100561, Verpackungseinheit: 1 Stk., EAN: 4050143351893
