Abbildung ähnlich

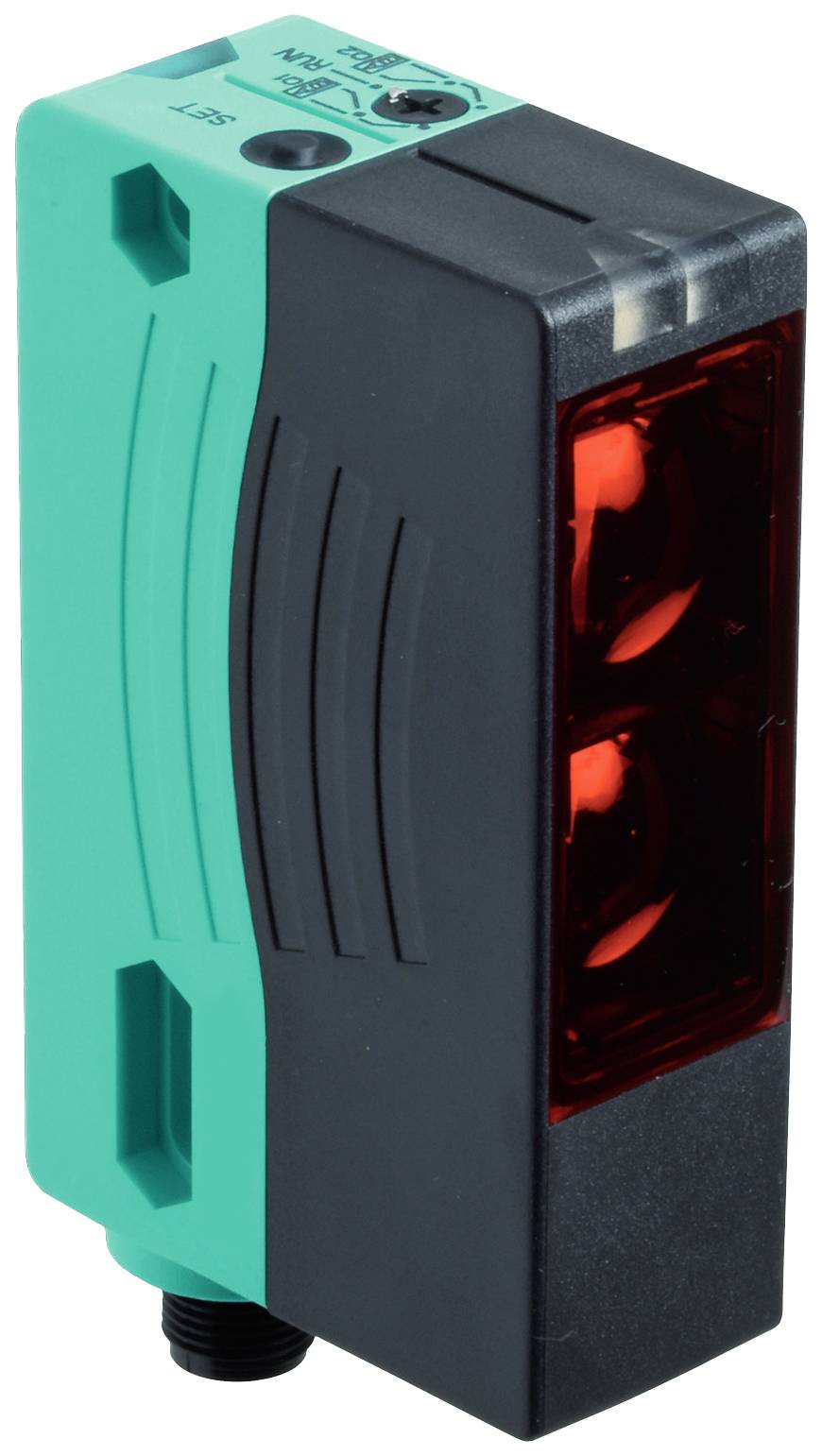

Pepperl+Fuchs OMD8000-R300-UEP-V1-L Abstandssensor 1 St. Reichweite max. (im Freifeld): 8 m (L x B x H) 54.3 x 25.8 x 88
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Abstandssensor
Betriebsspannung min.
10 V/DC
Betriebsspannung max.
30 V/DC
Max. Reichweite im Freifeld
8 m
Datenblatt (PDF)
Anzahl
Gesamt (CHF 371.95 / Stück)
CHF 371.95
inkl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Distanzsensor - Art-Nr. 297736
- Verpackungsart
Piece
- Produkt-Art
Abstandssensor
- Typ
OMD8000-R300-UEP-V1-L
- Inhalt
1 St.
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Schaltspannung (max.)
30 V/DC
- Schaltstrom (max.)
100 mA
- Sendertyp
LED Rot
- Laser-Klasse
1M
- Ausgänge
Analog Spannung
- Auflösung
0.5 mm
- Reichweite min. (im Freifeld)
0.03 m
8 m
IP67
- Min. Temperatur
-40 °C
- Max. Temperatur
55 °C
- Länge
54.3 mm
- Breite
25.8 mm
- Höhe
88 mm
- Abm.
(L x B x H) 54.3 x 25.8 x 88 mm
- Gewinde-Typ Anschlussseite
M12 x 1
- Herst.-Teilenr.
297736
- Polzahl
4
- Kabellose Ladefunktion
Nein
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2627282 Pepperl+Fuchs OMD8000-R300-UEP-V1-L Abstandssensor 1 St. Reichweite max. (im Freifeld): 8 m (L x B x H) 54.3 x 25.8 x 88
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2627282 Pepperl+Fuchs OMD8000-R300-UEP-V1-L Abstandssensor 1 St. Reichweite max. (im Freifeld): 8 m (L x B x H) 54.3 x 25.8 x 88
Beschreibung
Tastbereich: 0,03 ... 8 m, Lichtart: rot, Wechsellicht, Signalausgang: 1 Gegentaktausgang, kurzschlussfest, verpolgeschützt, überspannungsfest , 1 Analogausgang 0 ... 10 V, Anschluss: Gerätestecker M12 x 1, 4-polig, Betriebsspannung: 10 ... 30 V DC, Umgebungstemperatur: -40 ... 55 °C (-40 ... 131 °F)
Ausführung
- Allgemeine Daten
- Tastbereich: 0,03 ... 8 m
- Einstellbereich: 0,05 ... 8 m
- Referenzobjekt: Kodak weiss (90 %)
- Lichtart: rot, Wechsellicht
- Laserkenndaten
- Hinweis: LASERLICHT , NICHT DIREKT MIT OPTISCHEN INSTRUMENTEN BETRACHTEN
- Laserklasse: 1M
- Wellenlänge: 660 nm
- Strahldivergenz: < 25 mrad
- Impulsdauer: 4 ns
- Wiederholrate: 250 kHz
- max. Puls Energie: < 2,4 nJ
- Schwarz-Weiß-Differenz (6%/90%): < 0,5 %
- Winkelabweichung: max. ± 2°
- Messverfahren: Pulse Ranging Technology (PRT)
- Lichtfleckdurchmesser: vertikal 60 mm , horizontal 30 mm im Abstand von 2 m
- Fremdlichtgrenze: 50000 Lux
- Auflösung: 12 Bit, jedoch > 0,5 mm
- Kenndaten funktionale Sicherheit
- MTTFd: 100 a
- Gebrauchsdauer (TM): 10 a
- Diagnosedeckungsgrad (DC): 0 %
- Anzeigen/Bedienelemente
- Betriebsanzeige: LED grün
- Funktionsanzeige: 2 LEDs gelb für Schaltzustand
- Teach-In-Anzeige: Teach-In: LEDs gelb/grün; gleichphasiges Blinken; 2,5 Hz | Teach Fehler: LEDs gelb/grün; gegenphasiges Blinken; 8,0 Hz
- Bedienelemente: 5-stufiger Drehschalter zur Auswahl der Betriebsmodi (Schaltschwelleneinstellung und Betrieb)
- Bedienelemente: Taster zum Setzen von Schwellwerten
- Elektrische Daten
- Betriebsspannung: 10 ... 30 V DC
- Welligkeit: 10 % innerhalb der Versorgungstoleranz
- Leerlaufstrom: ≤ 80 mA / 24 V DC
- Bereitschaftsverzug: < 0,7 s , Bei Temperaturen <-30°C Erfüllung der Spezifikation 5 Minuten nach Power-On
- Ausgang
- Signalausgang: 1 Gegentaktausgang, kurzschlussfest, verpolgeschützt, überspannungsfest , 1 Analogausgang 0 ... 10 V
- Schaltspannung: max. 30 V DC
- Schaltstrom: max. 100 mA
- Messausgang: 1 Analogausgang 0 V ... 10 V ; | Rmin = 1 kΩ
- Schaltfrequenz: 50 Hz
- Ansprechzeit: 5 ms
- Konformität
- Produktnorm: EN 60947-5-2
- Lasersicherheit: EN 60825-1:2014
- Messgenauigkeit
- Reproduzierbarkeit: < 5 mm
- Zulassungen und Zertifikate
- EAC-Konformität: TR CU 020/2011
- UL-Zulassung: E87056 , cULus Listed , "Class 2"-Netzteil , Type Rating 1
- FDA-Zulassung: IEC 60825-1:2014 Complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007
- Umgebungsbedingungen
- Umgebungstemperatur: -40 ... 55 °C (-40 ... 131 °F)
- Lagertemperatur: -40 ... 70 °C (-40 ... 158 °F)
- Mechanische Daten
- Gehäusebreite: 25,8 mm
- Gehäusehöhe: 88 mm
- Gehäusetiefe: 54,3 mm
- Schutzart: IP67
- Anschluss: Gerätestecker M12 x 1, 4-polig
- Material
- Gehäuse: Kunststoff ABS
- Lichtaustritt: PMMA
- Masse: 90 g
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Distanzsensor (PRT) OMD8000-R300-UEP-V1L, Verpackungseinheit: 1 Stk., EAN: 4050143366729
