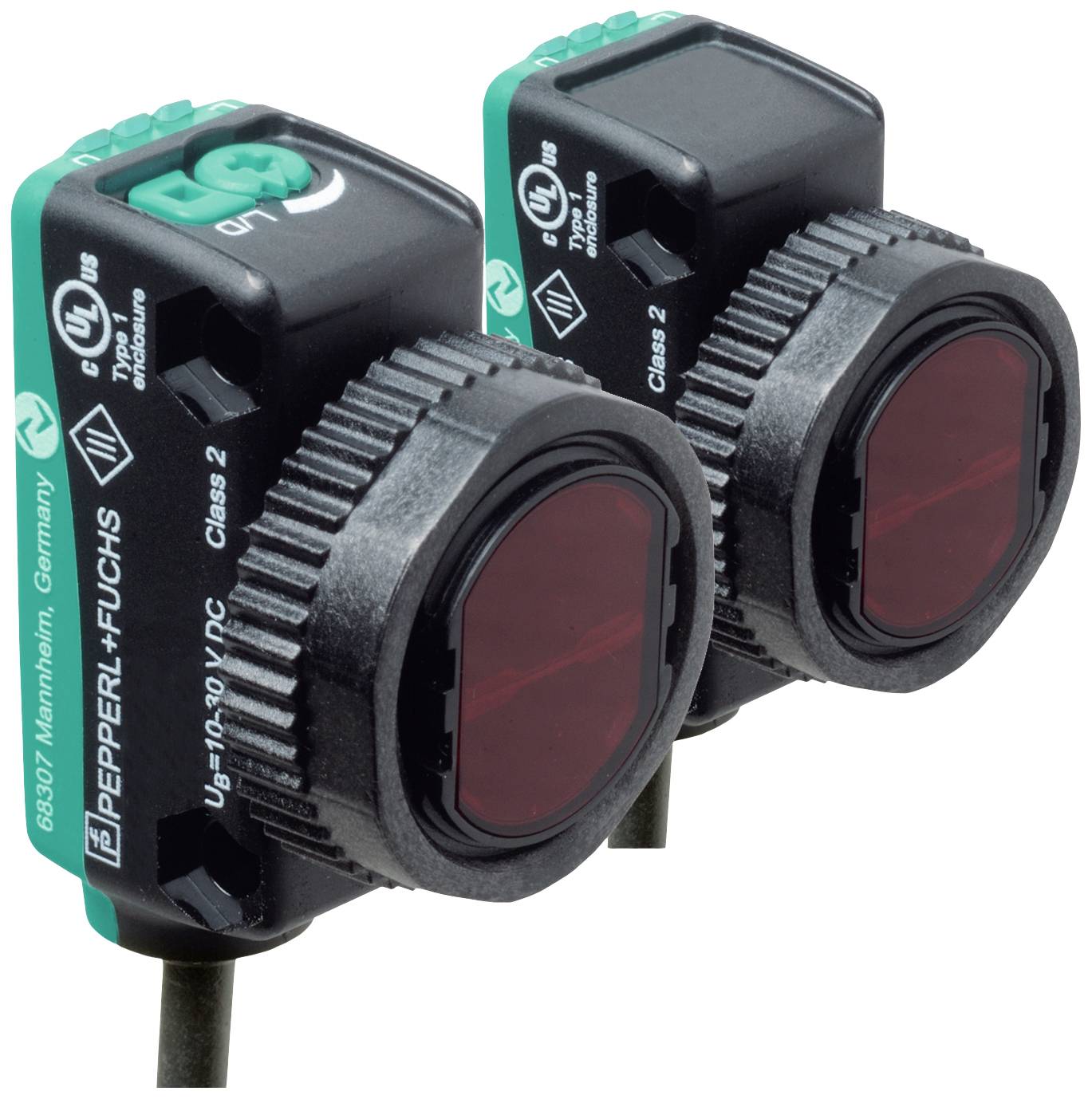

Abbildung ähnlich
Pepperl+Fuchs Einweg-Lichtschranke OBE10M-R103-SEP-IO-0,3M-V3 284460 Sender dunkelschaltend 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Einweg-Lichtschranke
Funktionen
dunkelschaltend
Betriebsspannung max.
30 V/DC
Anschluss
M8
Typ
OBE10M-R103-SEP-IO-0,3M-V3
Datenblatt (PDF)
Anzahl
Gesamt (CHF 133.95 / Stück)
CHF 133.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Einweg-Lichtschranke (Paar) - Art-Nr. 284460
- Produkt-Art
Einweg-Lichtschranke
- Typ
OBE10M-R103-SEP-IO-0,3M-V3
- Ausführung
Sender
- Funktionen
dunkelschaltend
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Kontaktart
Antivalent
- Ausgänge
NPN, Schließer
PNP, Öffner
- Anschluss
M8
- Kabellänge
300 mm
- Gehäusematerial
Polycarbonat
- Sendertyp
LED Rot
12.5 m
- Besonderheiten
LED-Anzeige
- Min. Temperatur
-40 °C
- Max. Temperatur
60 °C
- Breite
15 mm
- Höhe
36.5 mm
- Tiefe
26.7 mm
- Abm.
(B x H x T) 15 x 36.5 x 26.7 mm
- Inhalt
1 St.
- Kabellose Ladefunktion
Nein
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2628985 Pepperl+Fuchs Einweg-Lichtschranke OBE10M-R103-SEP-IO-0,3M-V3 284460 Sender dunkelschaltend 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2628985 Pepperl+Fuchs Einweg-Lichtschranke OBE10M-R103-SEP-IO-0,3M-V3 284460 Sender dunkelschaltend 1 St.
Beschreibung
Betriebsreichweite: 0 ... 10 m, Lichtsender: LED, Lichtart: rot, Wechsellicht, Signalausgang: 1 Gegentaktausgang, kurzschlussfest, verpolgeschützt, überspannungsfest, Schnittstellentyp: IO-Link ( über C/Q = Pin 4 ), Schaltungsart: Die Schaltungsart des Sensors ist umschaltbar. Der Auslieferungszustand ist: C/Q - Pin4: NPN Schließer / dunkelschaltend, PNP Öffner / hellschaltend, IO-Link, Anschluss: Festkabel 300 mm mit Stecker M8 x 1, 3-polig, Betriebsspannung: 10 ... 30 V DC, Umgebungstemperatur: -40 ... 60 °C (-40 ... 140 °F) , Kabel fest verlegt -25 ... 60 °C (-13 ... 140 °F) , Kabel beweglich nicht schleppkettentauglich
Ausführung
- Einzelkomponenten
- Sender: OBE10M-R103-S-IO-0,3M-V3
- Empfänger: OBE10M-R103-EP-IO-0,3M-V3
- Allgemeine Daten
- Betriebsreichweite: 0 ... 10 m
- Grenzreichweite: 12,5 m
- Lichtsender: LED
- Lichtart: rot, Wechsellicht
- LED-Risikogruppenkennzeichnung: freie Gruppe
- Lichtfleckdurchmesser: ca. 65 mm im Abstand von 1 m
- Öffnungswinkel: 3,7 °
- Kenndaten funktionale Sicherheit
- MTTFd: 462 a
- Gebrauchsdauer (TM): 20 a
- Diagnosedeckungsgrad (DC): 0 %
- Anzeigen/Bedienelemente
- Funktionsanzeige: LED gelb: | statisch an - Lichtweg frei | statisch aus - Objekt erkannt | blinkend (4 Hz) - Unterschreitung der Funktionsreserve
- Bedienelemente: Empfänger: Hell-/Dunkel-Umschalter
- Elektrische Daten
- Betriebsspannung: 10 ... 30 V DC
- Schnittstelle
- Schnittstellentyp: IO-Link ( über C/Q = Pin 4 )
- IO-Link Version: 1.1
- Min. Zykluszeit: 2,3 ms
- Prozessdatenbreite: Sender: | Prozessdaten-Ausgang: 2 Bit | Empfänger: | Prozessdaten-Eingang: 2 Bit | Prozessdaten-Ausgang: 2 Bit
- Kompatibler Masterport-Typ: A
- Ausgang
- Schaltungsart: Die Schaltungsart des Sensors ist umschaltbar. Der Auslieferungszustand ist: | C/Q - Pin4: NPN Schließer / dunkelschaltend, PNP Öffner / hellschaltend, IO-Link
- Signalausgang: 1 Gegentaktausgang, kurzschlussfest, verpolgeschützt, überspannungsfest
- Gebrauchskategorie: DC-12 und DC-13
- Normen- und Richtlinienkonformität
- Richtlinienkonformität
- EMV-Richtlinie 2004/108/EG: EN 60947-5-2:2007+A1:2012
- Normenkonformität
- Produktnorm: EN 60947-5-2:2007+A1:2012 | IEC 60947-5-2:2007 + A1:2012
- Mechanische Daten
- Gehäusebreite: 15 mm
- Gehäusehöhe: 36,5 mm
- Gehäusetiefe: 26,7 mm
- Schutzart: IP67 / IP69 / IP69K
- Anschluss: Festkabel 300 mm mit Stecker M8 x 1, 3-polig
- Material
- Gehäuse: PC (Polycarbonat)
- Lichtaustritt: PMMA
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Einweg-Lichtschranke (Paar) 284460, Verpackungseinheit: 1 Stk., EAN: 4050143192441
