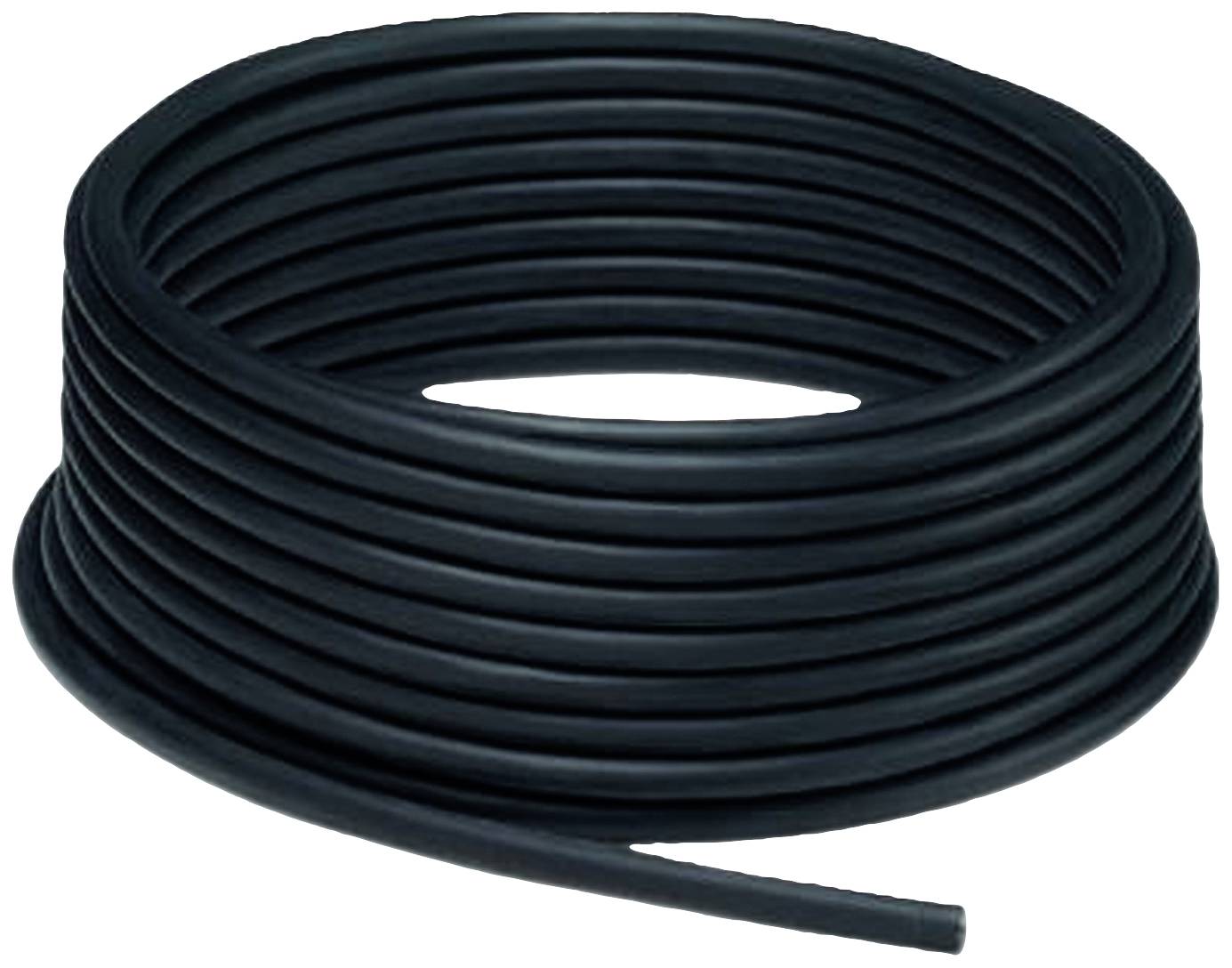

Pepperl+Fuchs 70116170 Sensorleitung Li9YC11Y 4 x 0.5 mm² Schwarz 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensorleitung
Anzahl Adern
4 x
Querschnitt (je Ader)
0.5 mm²
Kabeltyp
Li9YC11Y
Querschnitt
4 x 0.5 mm²
Datenblatt (PDF)
Anzahl
Gesamt (1 m = CHF 2.94)
CHF 294.13
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Rohkabel-Meterware CBL-PUR-O1S-BK-04x050-100M
Unser Service für Sie
Technische Daten
- Produkt-Art
Sensorleitung
- Kabeltyp
Li9YC11Y
- Anzahl Adern
4 x
- Querschnitt (je Ader)
0.5 mm²
- Querschnitt
4 x 0.5 mm²
- Außen-Ø
6 mm
- Herstellerfarbe
Schwarz
- Inhalt
1 St.
- Nennspannung (Details)
300 V/AC
- Biegeradius (Anzahl der Außen-Ø für feste Verlegung)
5
- Biegeradius (Anzahl der Außen-Ø für flexiblen Einsatz)
10
- Halogenfrei
Ja
- Herst.-Teilenr.
70116170
- Isolationsmaterial
PP
- Leiteraufbau
28 x 0.15 mm Ø
- Temperaturbereich, bewegt (min.)
-30 °C
- Temperaturbereich, bewegt (max.)
+105 °C
- Temperaturbereich, fest verlegt (min.)
-50 °C
- Temperaturbereich, fest verlegt (max.)
+105 °C
- Typ
CBL-PUR-O1S-BK-04x050-100M
- Kabellose Ladefunktion
Nein
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2630203 Pepperl+Fuchs 70116170 Sensorleitung Li9YC11Y 4 x 0.5 mm² Schwarz 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2630203 Pepperl+Fuchs 70116170 Sensorleitung Li9YC11Y 4 x 0.5 mm² Schwarz 1 St.
Beschreibung
Kabel, PUR/PP, 4-adrig schwarz, abgeschirmt, UL-zugelassen, schleppkettentauglich, Outdoor, Länge: 100 m
Ausführung
- Elektrische Daten
- Betriebsspannung: max. 300 V AC
- Konformität
- Schutzart: EN 60529
- Entflammbarkeit: UL 1581; DIN EN 60332-2-2
- Halogenfreiheit: DIN VDE 0472-815 / DIN EN 50267-2-1
- Ölbeständigkeit: DIN EN 60811-2-1
- Zulassungen und Zertifikate
- UL-Zulassung: AWM STYLE 21924/11558 105°C 300V AWM I A/B 105°C 300V FT2
- Umgebungsbedingungen
- Umgebungstemperatur
- Kabel, fest verlegt: -50 ... 105 °C (-58 ... 221 °F)
- Kabel, beweglich: -30 ... 105 °C (-22 ... 221 °F)
- Verschmutzungsgrad: 3
- Mechanische Daten
- Kabel: gemäß IEC/EN 60228 (DIN VDE 0295) Klasse 6
- Manteldurchmesser: 6 mm ± 0,2 mm
- Biegeradius: > 10 x Leitungsdurchmesser, bewegt | > 5 x Leitungsdurchmesser, fest verlegt
- Mantelhaftsitz: max. 80 N / 300 mm
- Mantelfarbe: schwarz (ähnlich RAL 7021)
- Aderzahl: 4
- Aderquerschnitt: 0,5 mm2
- Adernfarbe: Ader 1: braun | Ader 2: weiß | Ader 3: blau | Ader 4: schwarz
- Aderaufbau: 28 x 0,15 mm Ø
- Schirm: Cu-Geflecht, verzinnt, 85 % Bedeckung
- Länge: 100 m
- Masse: 49 kg/km
- Kabelkurzzeichen: Li 9Y C11Y 4 x 0,50
- Schleppkettentauglichkeit
- Schleppkettenzyklen: min. 2000000
- Verfahrgeschwindigkeit: max. 3 m/s
- Verfahrweg: max. 10 m
- Beschleunigung: max. 10 m/s2
- Material
- LABS-Freiheit: ja
- Halogenfreiheit: ja
- Kabel
- Mantel: PUR auf Polyetherbasis
- Aderisolation: PP
- Salzwasserbeständigkeit: ja
- UV-Beständigkeit: ja
- Chemische Beständigkeit: gut
- Ölbeständigkeit: ja
- Kühlschmierstoff-Beständigkeit: ja
- Mikrobenbeständigkeit: ja
- Hydrolysebeständigkeit: ja
- Entflammbarkeit: FT2
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Rohkabel-Meterware 70116170, Verpackungseinheit: 1 Stk., EAN: 4050143400423
