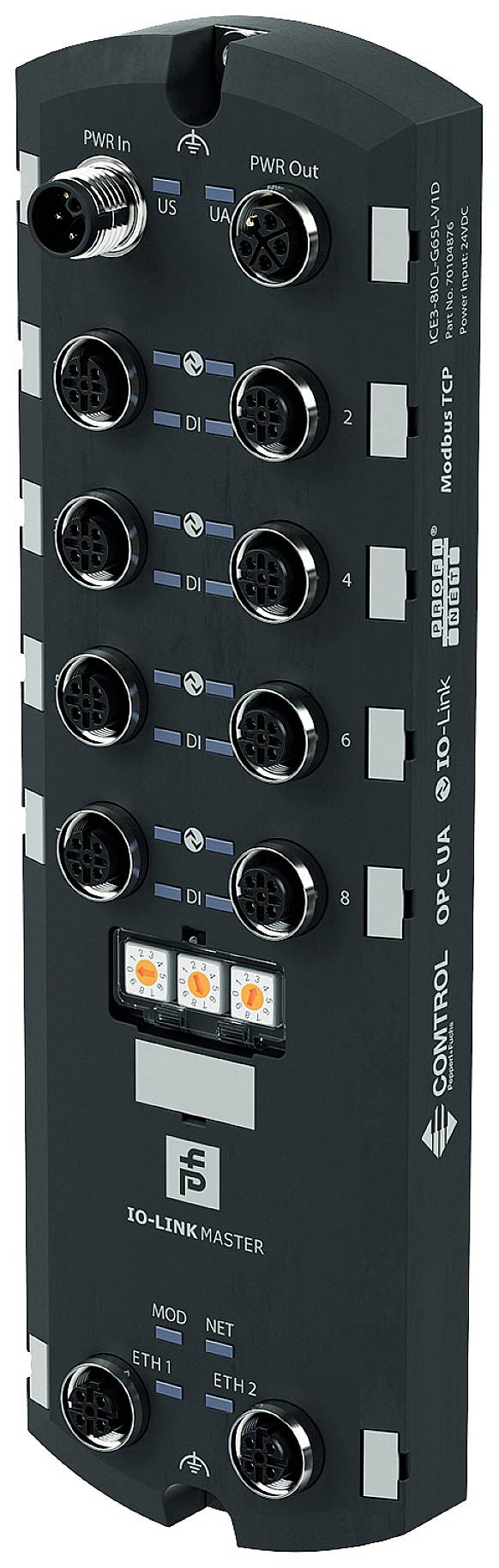

Abbildung ähnlich
Pepperl+Fuchs 70104876 ICE3-8IOL-G65L-V1D I/O Modul IO-Link Anzahl Eingänge: 16 x Anzahl Ausgänge: 8 x Anzahl I/O: 8 24
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (CHF 774.95 / Stück)
CHF 774.95
inkl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Produkt-Art
I/O Modul
- Schnittstellen
IO-Link
- Typ
ICE3-8IOL-G65L-V1D
- Betriebsspannung
24 V/DC
- Max. Betriebstemperatur
60 °C
- Min. Betriebstemperatur
-25 °C
- Betriebstemperatur
-25 bis 60 °C
- Anzahl I/O
8
- Anzahl Eingänge
16 x
- Anzahl Ausgänge
8 x
- Abm.
(B x H) 65 mm x 212 mm
- Höhe
212 mm
- Breite
65 mm
- Herst.-Teilenr.
70104876
- Ausführung
ICE3-8IOL-G65L-V1D
- Ausgänge
8 Digitalausgänge kurzschlussfest. max. 200 mA je Port über C/Q (Pin4)
- Schnittstellen
Industrial Ethernet. PROFINET IO. Modbus TCP. OPC UA. IO-Link. MQTT
- Stromaufnahme
120 mA
- Kabellose Ladefunktion
Nein
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2627629 Pepperl+Fuchs 70104876 ICE3-8IOL-G65L-V1D I/O Modul IO-Link Anzahl Eingänge: 16 x Anzahl Ausgänge: 8 x Anzahl I/O: 8 24
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2627629 Pepperl+Fuchs 70104876 ICE3-8IOL-G65L-V1D I/O Modul IO-Link Anzahl Eingänge: 16 x Anzahl Ausgänge: 8 x Anzahl I/O: 8 24
Beschreibung
PROFINET IO IO-Link-Master mit 8 Ein-/Ausgängen, Schnittstellentyp: Industrial Ethernet, Protokoll: PROFINET IO + Modbus TCP + OPC UA, Übertragungsrate: 10/100 MBit/s, Anzahl/Typ: 8 x IO-Link Class A (X1 – X8)Konfigurierbar als:Max. 8 IO-Link und 8 DigitaleingängeMax. 16 DigitaleingängeMax. 8 Digitaleingänge und 8 Digitalausgänge kurzschlussfest, Umgebungstemperatur: -25 ... 60 °C (-13 ... 140 °F), Schutzart: IP67, Anschluss: Stromversorgung M12, L-kodiert Feldbus M12, D-kodiert Ein-/Ausgänge M12, A-kodiert
Ausführung
- Allgemeine Daten
- UL File Number: E360395
- Anzeigen/Bedienelemente
- LED-Anzeige: siehe Handbuch
- Drehschalter: Einstellen der IP-Adresse
- Elektrische Daten
- Bemessungsbetriebsspannung: 20 ... 30 V DC
- Nennspannung: 24 V DC
- Stromaufnahme: typ. 120 mA
- Strombelastbarkeit: max. 2 x 16 A pro Modul | (Durchschleifstrom über L-kodierte Spannungsversorgung) | Summenstrom max. 6,7 A pro Modul
- Galvanische Trennung: Zwischen US und UA
- Schnittstelle 1
- Schnittstellentyp: Industrial Ethernet
- Physikalisch: M12, D-kodiert
- Protokoll: PROFINET IO mit Media Redundancy Protocol (MRP) + Modbus TCP + OPC UA + MQTT | Modbus max. PDI: 33 Mal pro Sekunde | OPC UA max. PDI-Aktualisierungsrate: 20 Mal pro Sekunde | MQTT max. PDI-Aktualisierungsrate: 10 Mal pro Sekunde
- Übertragungsrate: 10/100 MBit/s
- Ein-/Ausgänge
- Anzahl/Typ: 8 x IO-Link Class A (X1 – X8) | Konfigurierbar als: | Max. 8 IO-Link und 8 Digitaleingänge | Max. 16 Digitaleingänge | Max. 8 Digitaleingänge und 8 Digitalausgänge | kurzschlussfest
- Sensorversorgung: Port 1: max. 1,6 A über L+ (Pin 1) | Port 3: max. 1 A über L+ (Pin 1) | Ports 2 und 4-8: max. 500 mA je Port über L+ (Pin 1)
- Ausgangsstrom: max. 200 mA je Port über C/Q (Pin4)
- Richtlinienkonformität
- Elektromagnetische Verträglichkeit
- Richtlinie 2014/30/EU: EN 61000-6-2 , EN 61000-6-4
- Normenkonformität
- Schutzart: EN 60529
- Feldbusstandard: Typ 1 gemäß IEC 61131-2, EN 61131-9
- Elektrische Sicherheit: CSA C22.2 Nr. 61010-1-12 | UL 61010-1, IEC 61010-2-201
- Störaussendung: EN 61000-6-4, FCC Abschnitt 15, Unterabschnitt B, ICES-001, AS/NZS CISPR 11
- Störfestigkeit: EN 61000-6-2 , EN 61131-2 , EN 61131-9
- Schockfestigkeit: EN 60068-2-27
- Umgebungsbedingungen
- Umgebungstemperatur: -25 ... 60 °C (-13 ... 140 °F)
- Lagertemperatur: -40 ... 85 °C (-40 ... 185 °F)
- Relative Luftfeuchtigkeit: max. 95 %
- Einsatzhöhe: 0 ... 2000 m
- Schock- und Stoßfestigkeit: 15 g, 11 ms, Halbsinus
- Mechanische Daten
- Gehäuselänge: 29,8 mm
- Gehäusebreite: 65 mm
- Gehäusehöhe: 212 mm
- Schutzart: IP67
- Anschluss: Stromversorgung M12, L-kodiert | Feldbus M12, D-kodiert | Ein-/Ausgänge M12, A-kodiert
- Material
- Gehäuse: Gegossenes Polyamid 66
- Masse: 454 g
- Anzugsmoment Befestigungsschrauben: 8 Nm
- Anzugsmoment Kabelverschraubung: 0,6 Nm
- Bauform: Feldgehäuse
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik PNIO/MOD-Feldbusmodul ICE3-8IOL-G65L-V1D, Verpackungseinheit: 1 Stk., EAN: 4050143393657
