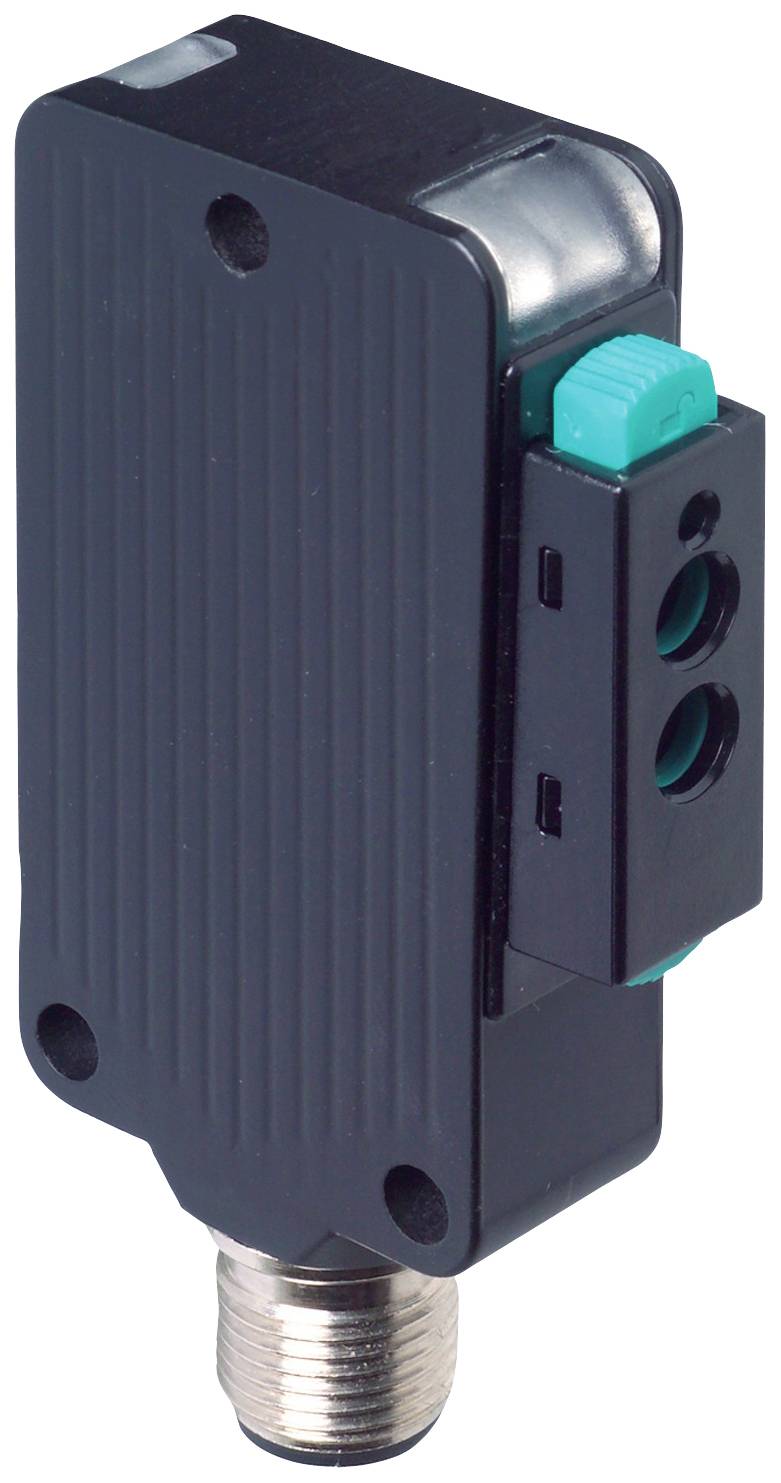

Pepperl+Fuchs 249775 MLV41-LL-IR-1347 Lichtleitersensor 1 St. (L x B x H) 13.6 x 31 x 56.5 mm
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Lichtleitersensor
Betriebsspannung min.
10 V/DC
Betriebsspannung max.
30 V/DC
Typ
MLV41-LL-IR-1347
Inhalt
1 St.
Datenblatt (PDF)
Anzahl
Gesamt (CHF 386.63 / Stück)
CHF 386.63
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Produkt-Art
Lichtleitersensor
- Typ
MLV41-LL-IR-1347
- Inhalt
1 St.
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Schaltspannung (max.)
30 V/DC
- Schaltstrom (max.)
100 mA
- Anschluss
M12 Stecker
IP67
- Länge
13.6 mm
- Breite
31 mm
- Höhe
56.5 mm
- Abm.
(L x B x H) 13.6 x 31 x 56.5 mm
- Kabellose Ladefunktion
Nein
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2627633 Pepperl+Fuchs 249775 MLV41-LL-IR-1347 Lichtleitersensor 1 St. (L x B x H) 13.6 x 31 x 56.5 mm
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2627633 Pepperl+Fuchs 249775 MLV41-LL-IR-1347 Lichtleitersensor 1 St. (L x B x H) 13.6 x 31 x 56.5 mm
Beschreibung
Tastweite: auf schwarz (6 %): bis 55 mm auf Kodak weiss, Reflexionsgrad 90 %: bis 160 mm mit Lichtleiter LLR 04-1,6-0,5-WC3, Lichtsender: IRED, Lichtart: infrarot, Wechsellicht , 880 nm, Signalausgang: 1 PNP-Ausgang, kurzschlussfest, verpolsicher, offener Kollektor, Schaltungsart: hell-/dunkelschaltend umschaltbar Die im Abschnitt "Elektrischer Anschluss" angegebenen Schaltungsarten gelten für H/D-Umschalter in Stellung "L" (light-switch), Anschluss: Gerätestecker M12 x 1, 4-polig, Betriebsspannung: 10 ... 30 V DC, Umgebungstemperatur: -20 ... 60 °C (-4 ... 140 °F)
Ausführung
- Allgemeine Daten
- Tastweite: auf schwarz (6 %): bis 55 mm | auf Kodak weiss, Reflexionsgrad 90 %: bis 160 mm | mit Lichtleiter LLR 04-1,6-0,5-WC3
- Einstellbereich: 0 ... 160 mm auf Kodak weiss, Reflexionsgrad 90 %
- Referenzobjekt: 100 mm x 100 mm auf Kodak weiss, Reflexionsgrad 90 %
- Lichtsender: IRED
- Lichtart: infrarot, Wechsellicht , 880 nm
- Kenndaten funktionale Sicherheit
- MTTFd: 770 a
- Gebrauchsdauer (TM): 20 a
- Diagnosedeckungsgrad (DC): 0 %
- Anzeigen/Bedienelemente
- Betriebsanzeige: LED grün, statisch leuchtend Power on , Unterspannungsanzeige: LED grün pulsierend (ca. 0,8 Hz) , Kurzschluss : LED grün blinkend (ca. 4 Hz)
- Funktionsanzeige: LED gelb, leuchtet bei belichtetem Empfänger ; blinkt bei Unterschreiten der Funktionsreserve
- Bedienelemente: Empfindlichkeitseinsteller, Hell-/Dunkel-Umschalter
- Elektrische Daten
- Betriebsspannung: 10 ... 30 V DC
- Welligkeit: max. 10 %
- Leerlaufstrom: max. 40 mA
- Ausgang
- Schaltungsart: hell-/dunkelschaltend umschaltbar | Die im Abschnitt "Elektrischer Anschluss" angegebenen Schaltungsarten gelten für H/D-Umschalter in Stellung "L" (light-switch)
- Signalausgang: 1 PNP-Ausgang, kurzschlussfest, verpolsicher, offener Kollektor
- Schaltspannung: max. 30 V DC
- Schaltstrom: max. 100 mA
- Spannungsfall: ≤ 2,5 V DC
- Schaltfrequenz: 1000 Hz
- Ansprechzeit: 0,5 ms
- Konformität
- Produktnorm: EN 60947-5-2
- Zulassungen und Zertifikate
- EAC-Konformität: TR CU 020/2011
- Schutzklasse: II, Bemessungsspannung ≤ 50 V AC bei Verschmutzungsgrad 1-2 nach IEC 60664-1 Funktionsisolierung nach DIN EN 50178
- UL-Zulassung: cULus Listed 57M3 (nur in Verbindung mit UL Class 2 Spannungsversorgung; Type 1 enclosure)
- CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
- Umgebungsbedingungen
- Umgebungstemperatur: -20 ... 60 °C (-4 ... 140 °F)
- Lagertemperatur: -40 ... 75 °C (-40 ... 167 °F)
- Mechanische Daten
- Gehäusebreite: 31 mm
- Gehäusehöhe: 56,5 mm
- Gehäusetiefe: 13,6 mm
- LWL-Adapter: 04
- Schutzart: IP67
- Anschluss: Gerätestecker M12 x 1, 4-polig
- Material
- Gehäuse: Aluminium , Delta-Seal Beschichtung
- Lichtaustritt: Lichtleiteranschluss
- Stecker: Metall
- Masse: 50 g
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Lichtleitergerät MLV41-LL-IR-1347, Verpackungseinheit: 1 Stk., EAN: 4050143286577
