PEM CWTUMHF-F/1/B/1/55 Stromzangenadapter Messbereich A/AC (Bereich): 300 A (max) – Conrad Electronic Schweiz | Conrad CH (DE)

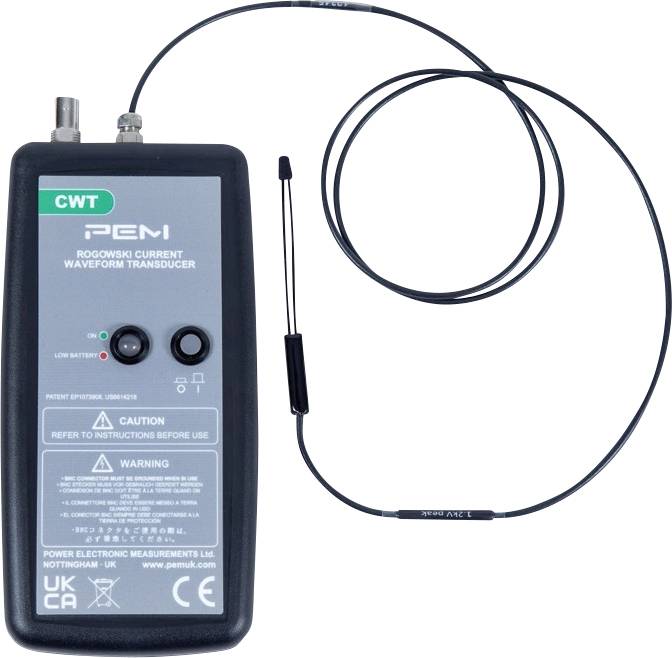

Rogowski-Stromwandler mit angeschlossenem Kabel, mit der Bezeichnung 'PEM' und Modelldetails, verwendet für elektrische Messungen.

Rogowski-Stromwandler mit angeschlossenem Kabel, mit der Bezeichnung 'PEM' und Modelldetails, verwendet für elektrische Messungen.

PEM

Datenblatt (PDF)

Gesamt (CHF 2'349.95 / Stück)

CHF 2'349.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 160.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

PEM Rogowski Stromschleife CWTUMHF-F/1/B/1/55

Schleifenlänge 55 mm
1 m Kabellänge
Bandbreite 30 MHz

Technische Daten

Sensitivität: 20 mV/A
Maximale di/dt-Fähigkeit: 6,0 kA/µs
Einfacher Anschluss an Oszilloskope über BNC-Stecker

Produkt-Art: Stromzangenadapter

Anschluss B: BNC-Stecker

: Werksstandard (ohne Zertifikat)

Messbereich A/AC max.: 300 A

Strommessung: AC

Messart: Zerstörungsfrei

Messbereich Temperatur (max.): 125 °C

Messbereich Temperatur (min.): -40 °C

Frequenzbereich: Bis zu 30 MHz

Dokumente & Downloads

Datenblatt

Datenblatt 3540300 PEM CWTUMHF-F/1/B/1/55 Stromzangenadapter Messbereich A/AC (Bereich): 300 A (max)

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3540300 PEM CWTUMHF-F/1/B/1/55 Stromzangenadapter Messbereich A/AC (Bereich): 300 A (max)

Beschreibung

Die PEM CWTUMHF-F/1 ist ein kompakter und hochpräziser Rogowski-Stromwandler, der speziell für die Anforderungen in Hochfrequenz- und Leistungselektronik-Anwendungen entwickelt wurde. Die innovative Forked-Bauweise reduziert die Größe der Spule auf nur 1,7 mm Querschnitt, minimiert die Beeinflussung des Messkreises und bietet gleichzeitig eine exzellente Spannungsimmunität. Mit einer Sensitivität von 20 mV/A und einem Spitzenstrombereich bis 300 A ist die CWTUMHF-F/1 die perfekte Lösung für präzise Strommessungen in anspruchsvollen Umgebungen.

Hinweise

Bitte prüfen sie genauestens, ob alle Spezifikationen Ihren gewünschten Anforderungen entsprechen. (Kabellänge, Schleifenlänge, etc.). Dies ist deshalb notwendig, da alle cwt´s kundenspezifische Anfertigungen sind und somit vom Umtausch ausgeschlossen sind.

Beschreibung

Die PEM CWTUMHF-F/1 ist ein kompakter und hochpräziser Rogowski-Stromwandler, der speziell für die Anforderungen in Hochfrequenz- und Leistungselektronik-Anwendungen entwickelt wurde. Die innovative Forked-Bauweise reduziert die Größe der Spule auf nur 1,7 mm Querschnitt, minimiert die Beeinflussung des Messkreises und bietet gleichzeitig eine exzellente Spannungsimmunität. Mit einer Sensitivität von 20 mV/A und einem Spitzenstrombereich bis 300 A ist die CWTUMHF-F/1 die perfekte Lösung für präzise Strommessungen in anspruchsvollen Umgebungen.

Hinweise

Bitte prüfen sie genauestens, ob alle Spezifikationen Ihren gewünschten Anforderungen entsprechen. (Kabellänge, Schleifenlänge, etc.). Dies ist deshalb notwendig, da alle cwt´s kundenspezifische Anfertigungen sind und somit vom Umtausch ausgeschlossen sind.
