PCE Instruments Schichtdickenmessgerät PCE-CT 80HP-FN3 |hohe Präzision |Messbereich 0…3000 µm Fe/NFe |Datenspeicher
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
26 Stück
Anzahl
Gesamt (CHF 846.39 / Stück)
CHF 846.39
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-CT 80HP-FN3
- praktische V-Nut an den Messköpfen
- hohe Genauigkeit für kleine Beschichtungen
- einstellbare Grenzwerte
- Datenspeicher für 2000 Messwerte
- Messbereich von bis zu 0 ... 3000 µm
Technische Daten
- Messbereich Fe: 0 ... 3000 µm; NFe: 0 ... 3000 µm
- Genauigkeit nach Folienkalibrierung ±(1,0 % v. Mw. + 1 µm)
- Genauigkeit nach Nullung ±(1,5 % v. Mw. + 1 µm)
- Sondendurchmesser Ø17 mm
- Weitere Spezifikationen
- Auflösung 0,1 µm (<100 µm), 1 µm (>100 µm)
- Messbare Werkstoffe
- Fe Substraten wie zum Beispiel: Fe Substrate wie zum Beispiel: Stahl und Eisen
- NFe Stubstaten wie zum Beispiel: NFe Substrate wie zum Beispiel: Aluminium und Kupfer
- Min. Krümmungsradius konvex 5 mm
- Min. Krümmungsradius konkav 25 mm
- Min. Messfläche Ø17 mm
- Min. Schichtdicke 0,2 mm (auf magn. Werkstoffen)
- 0,05 mm (auf nicht magn. Werkstoffen)
- Sondenmodus autom. Modus mit Werkstofferkennung (Fe + NFe); Magnetmodus (Fe): Wirbelstrommodus (NFe)
- Kalibrierung Mehrpunktkalibrierung (1 ... 4 Punkte für jede Gruppe); Nullpunktkalibrierung
- Einheiten µm, mm, mils
- Datenübertragung USB 2.0
- Speicher eine flüchtige Messgruppe (DIR Modus); vier Messgruppen mit autom. Speicherung und max. 2000 Messwerten (GEN Modus)
- Statistikfunktionen Anzahl d. Messwerte, Mittelwert, Minimal, Maximal, Standardabweichung
- Alarm Anzeige bei Überschreiten der einstellbaren oberen und unteren Alarmgrenze
- Automatische Abschaltung: autom. Abschaltmodus (3 min.)
- Spannungsversorgung 3 x 1,5 V AAA Batterien
- Display 128 x 128 px LCD Anzeige
- Zusätzliche Anzeigen Batteriestatus, Fehlererkennung
- Betriebsbedingungen 0 ... +50 °C; 20 ... 90 % r. F. nicht kondensierend
- Lagerbedingungen -10 ... +60 °C; 20 ... 90 % r. F. nicht kondensierend
- Abmessungen 143 x 71 x 37 mm (L x B x H)
- Gewicht mit Sensor und Batterien: 271 g
- Produkt-Art
Schichtdicken-Messgerät
- Messart
Stahl
Aluminium
Messing
Zink
Gusseisen
Grauguss
Kupfer
nicht eisenhaltige Substrate
eisenhaltige Substrate
Isolationsbeschichtungen auf nicht-magnetischen Metallen
- Messbereich
0 - 3000 µm
Werksstandard (ohne Zertifikat)
- Betriebsspannung (Details)
4.5 V
- Abm.
(L x B x H) 143 x 71 x 37 mm
- Gewicht
271 g
- Anzeige
LCD
- Auflösung
0.1 µm
- Genauigkeit
1 %
- Inhalt
1 St.
- Messbereich (max.)
3000 µm
- Messbereich (min.)
0 µm
- Messmethode
Magnet
Wirbelstrom
- Breite
71 mm
- Höhe
37 mm
- Länge
143 mm
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2813586 PCE Instruments Schichtdickenmessgerät PCE-CT 80HP-FN3 |hohe Präzision |Messbereich 0…3000 µm Fe/NFe |Datenspeicher
Beschreibung

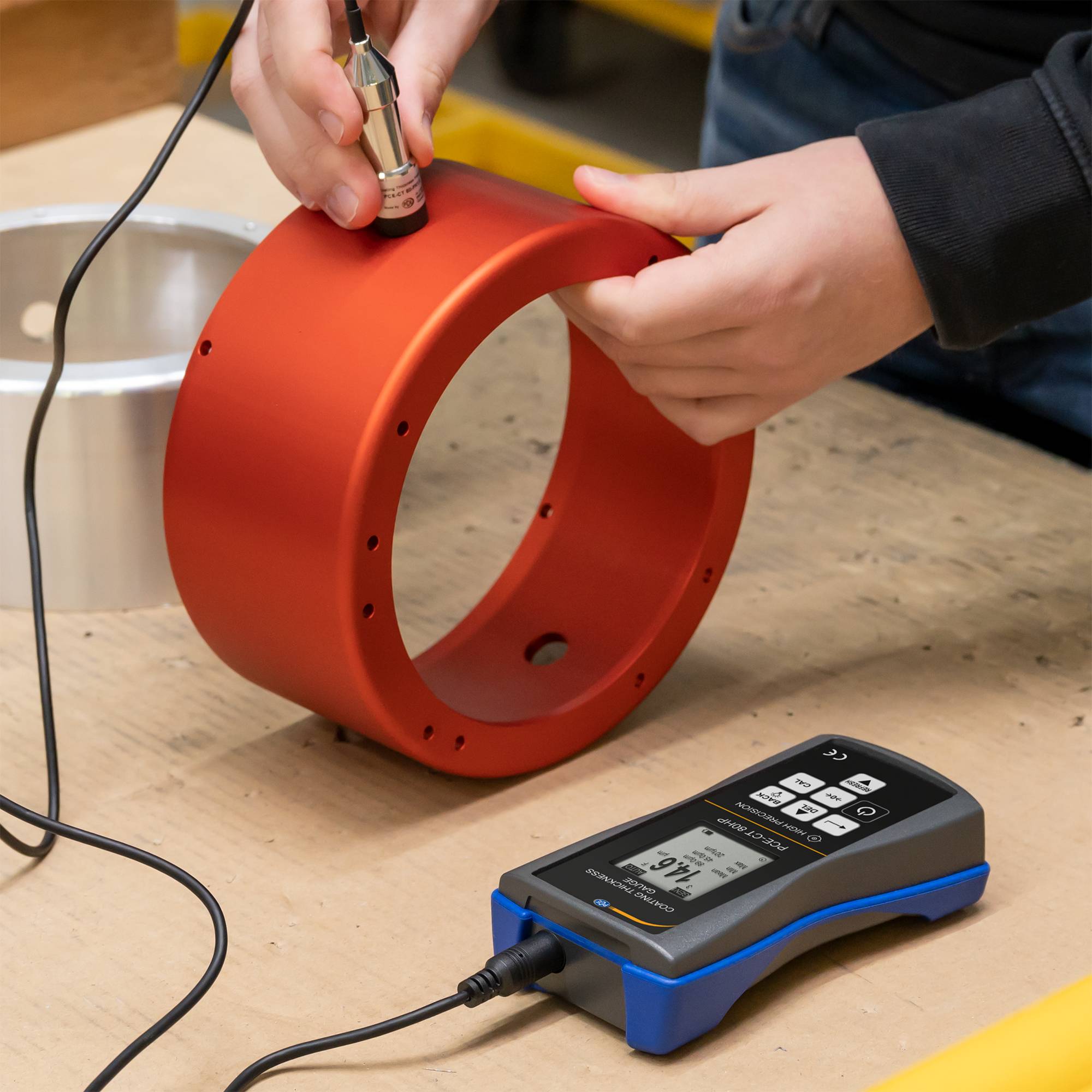

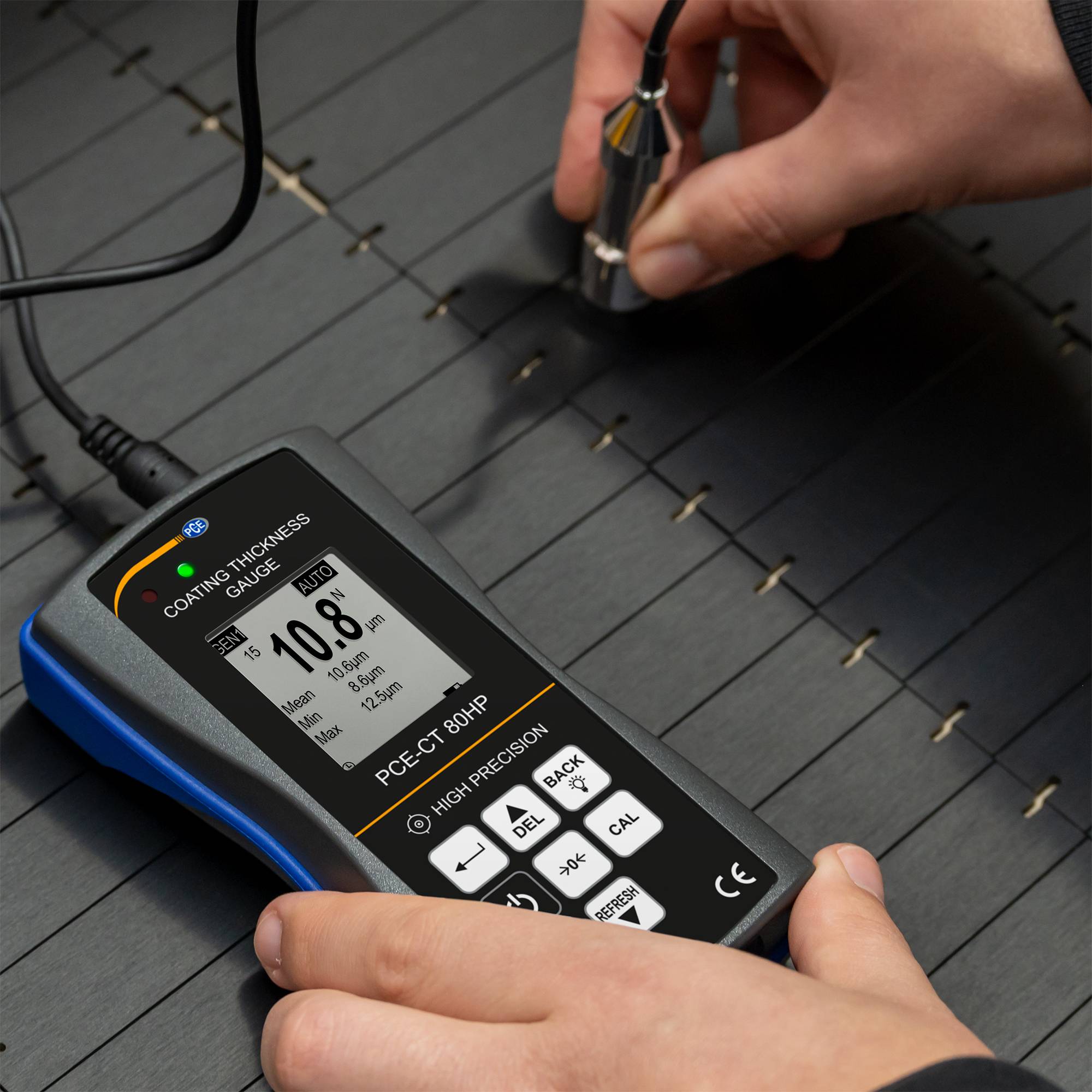

Das Schichtdickenmessgerät kann die Dicke von zum Beispiel Kunststoffen, Lacken und weiteren Beschichtungen auf eisenhaltigen und nicht eisenhaltigen Metallen zuverlässig bestimmen. Mit einem Messbereich von bis zu 0 ... 3000 µm auf eisenhaltigen Metallen deckt das Schichtdickenmessgerät einen großen Bereich an Messaufgaben ab. Wegen der Genauigkeit von bis zu ±(1,0 % v.Mw. +0,5 µm) ist das Schichtdickenmessgerät ein sehr präzises Messmittel. Der Sensor bei dem Schichtdickenmessgerät hat eine V-Nut. Dank dieser V-Nut ist es möglich Messungen an konvexen Oberflächen mit dem Schichtdickenmessgerät durchzuführen. Neben den konvexen Oberflächen können auch auf konkaven Oberflächen mit dem Schichtdickenmessgerät Messungen durchgeführt werden.
Während der Messungen können die Messwerte auf dem Schichtdickenmessgerät gespeichert werden. Dabei steht ein Speicher von maximal 2.000 Messwerten bei dem Schichtdickenmessgerät zur Verfügung. Nach einem Messdurchlauf können die Messwerte vom Schichtdickenmessgerät mithilfe der Software auf einen Computer übertragen und analysiert werden. Für eine Weiterverarbeitung der Messwerte können diese im CSV Format exportiert werden.
Mit der Grenzwertalarmfunktion bei dem Schichtdickenmessgerät kann ein Soll-Ist-Bereich hinterlegt werden. Ist der Prüfling innerhalb des hinterlegten Bereichs bei dem Schichtdickenmessgerät, wird dies anhand einer grünen LED signalisiert. Befindet sich der Messwert außerhalb des eingestellten Bereichs wird dies anhand einer roten LED vom Schichtdickenmessgerät signalisiert. Wegen der Grenzwertalarmfunktion findet das Schichtdickenmessgerät seine Anwendung zum Beispiel bei der Eingangs- und Endkontrolle zur Qualitätssicherung.
Für einen besonderen Schutz der Elektronik ist das Gehäuse vom Schichtdickenmessgerät zusätzlich gummiert.
Während der Messungen können die Messwerte auf dem Schichtdickenmessgerät gespeichert werden. Dabei steht ein Speicher von maximal 2.000 Messwerten bei dem Schichtdickenmessgerät zur Verfügung. Nach einem Messdurchlauf können die Messwerte vom Schichtdickenmessgerät mithilfe der Software auf einen Computer übertragen und analysiert werden. Für eine Weiterverarbeitung der Messwerte können diese im CSV Format exportiert werden.
Mit der Grenzwertalarmfunktion bei dem Schichtdickenmessgerät kann ein Soll-Ist-Bereich hinterlegt werden. Ist der Prüfling innerhalb des hinterlegten Bereichs bei dem Schichtdickenmessgerät, wird dies anhand einer grünen LED signalisiert. Befindet sich der Messwert außerhalb des eingestellten Bereichs wird dies anhand einer roten LED vom Schichtdickenmessgerät signalisiert. Wegen der Grenzwertalarmfunktion findet das Schichtdickenmessgerät seine Anwendung zum Beispiel bei der Eingangs- und Endkontrolle zur Qualitätssicherung.
Für einen besonderen Schutz der Elektronik ist das Gehäuse vom Schichtdickenmessgerät zusätzlich gummiert.
Ausführung
- Messbereich: Fe: 0 ... 3000 µm, NFe: 0 ... 3000 µm
- Auflösung: 0,1 µm (<100 µm), 1 µm (>100 µm
- Datenspeicher für 2000 Messwerte
- Fe Substraten wie zum Beispiel: Stahl und Eisen
- NFe Stubstaten wie zum Beispiel: Aluminium und Kupfer
- praktische V-Nut an den Messköpfen

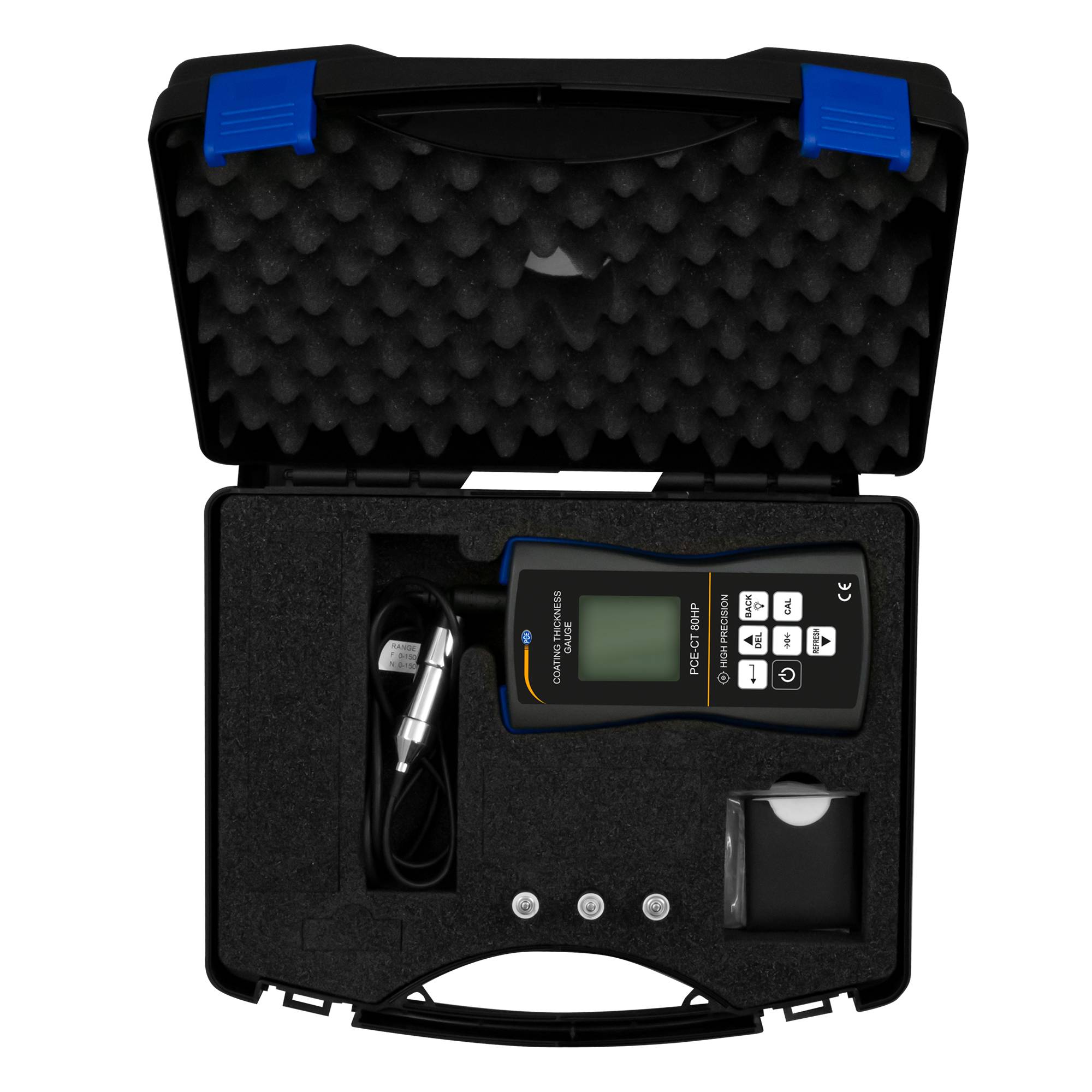

Lieferumfang
- 1 x Schichtdickenmessgerät PCE-CT 80HP-FN3
- 3 x 1,5 V AAA Batterien
- 1 x Transportkoffer

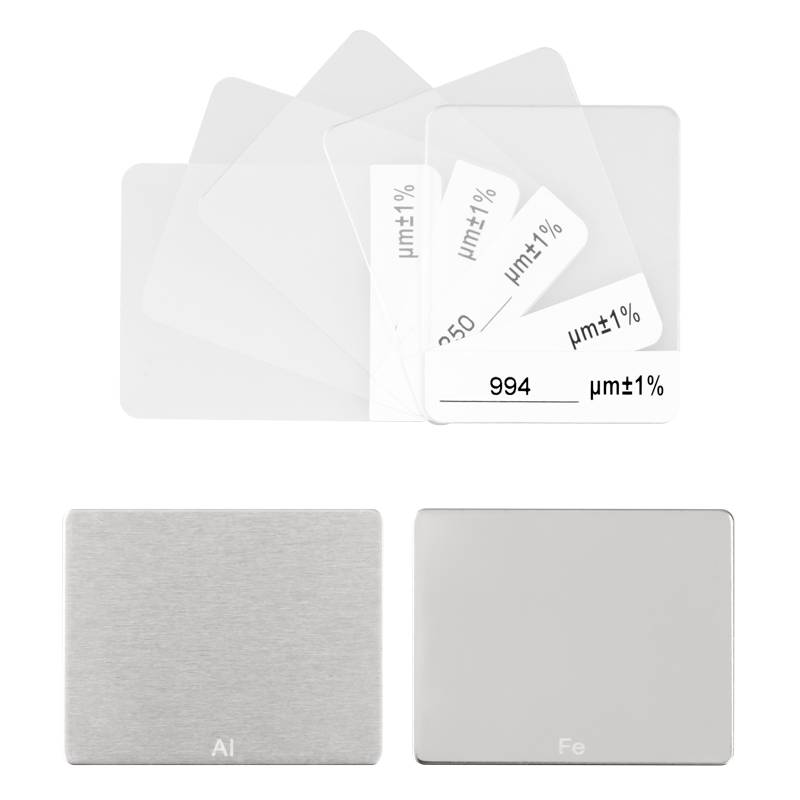

- 1 x Satz Standardfolien
- 1 x Kalibrierplatten (Fe und NFe)
- 1 x Bedienungsanleitung
