PCE Instruments Anemometer PCE-WSAC 50W+ 24 Messbereich 4..180 km/h |mph |m/s |24 V DC |Funkübertragung |Datenlogger

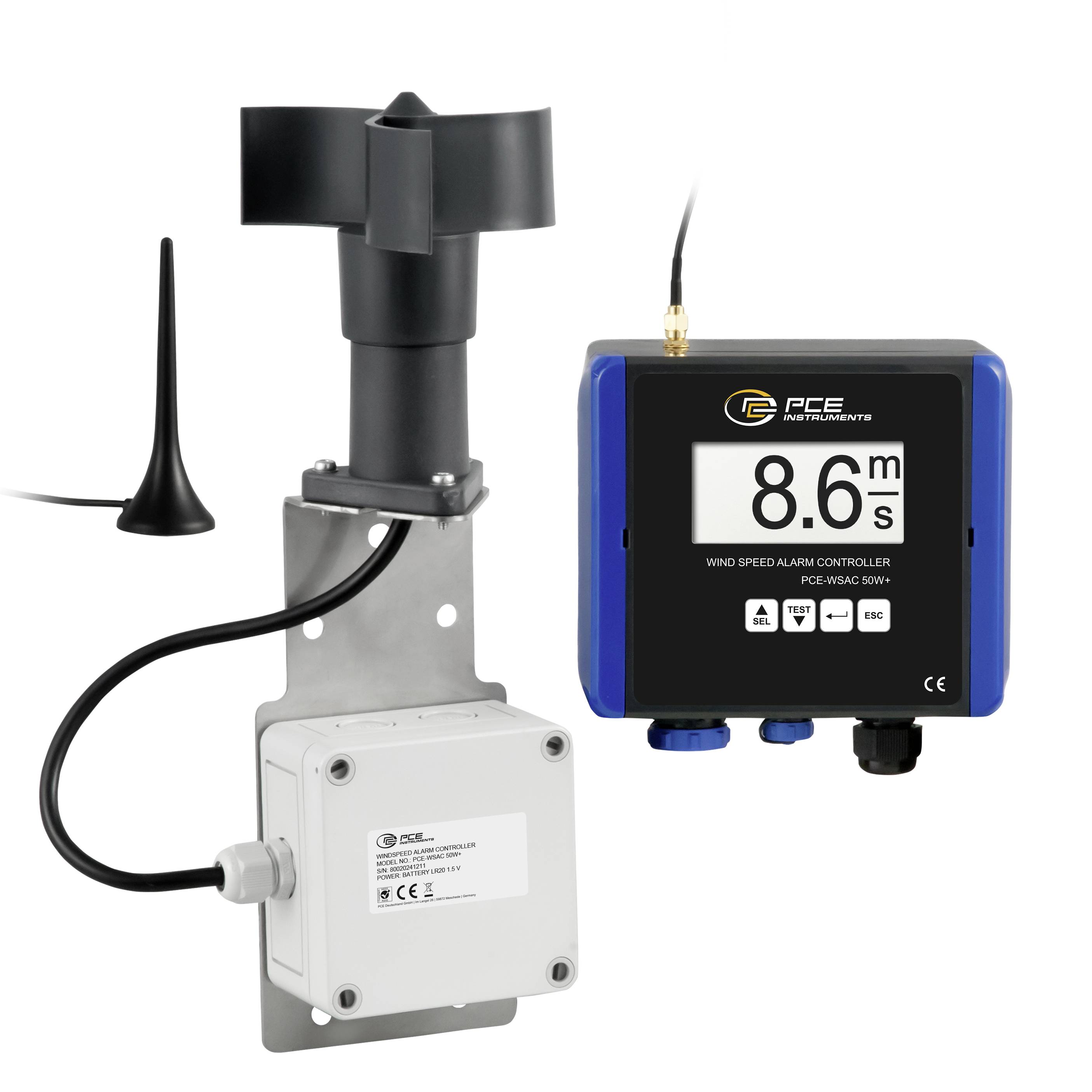

Windgeschwindigkeits-Alarm-Regler mit Displayanzeige von 8,6 m/s, verbunden mit einem montierten Sensor und einer Steuerkiste.

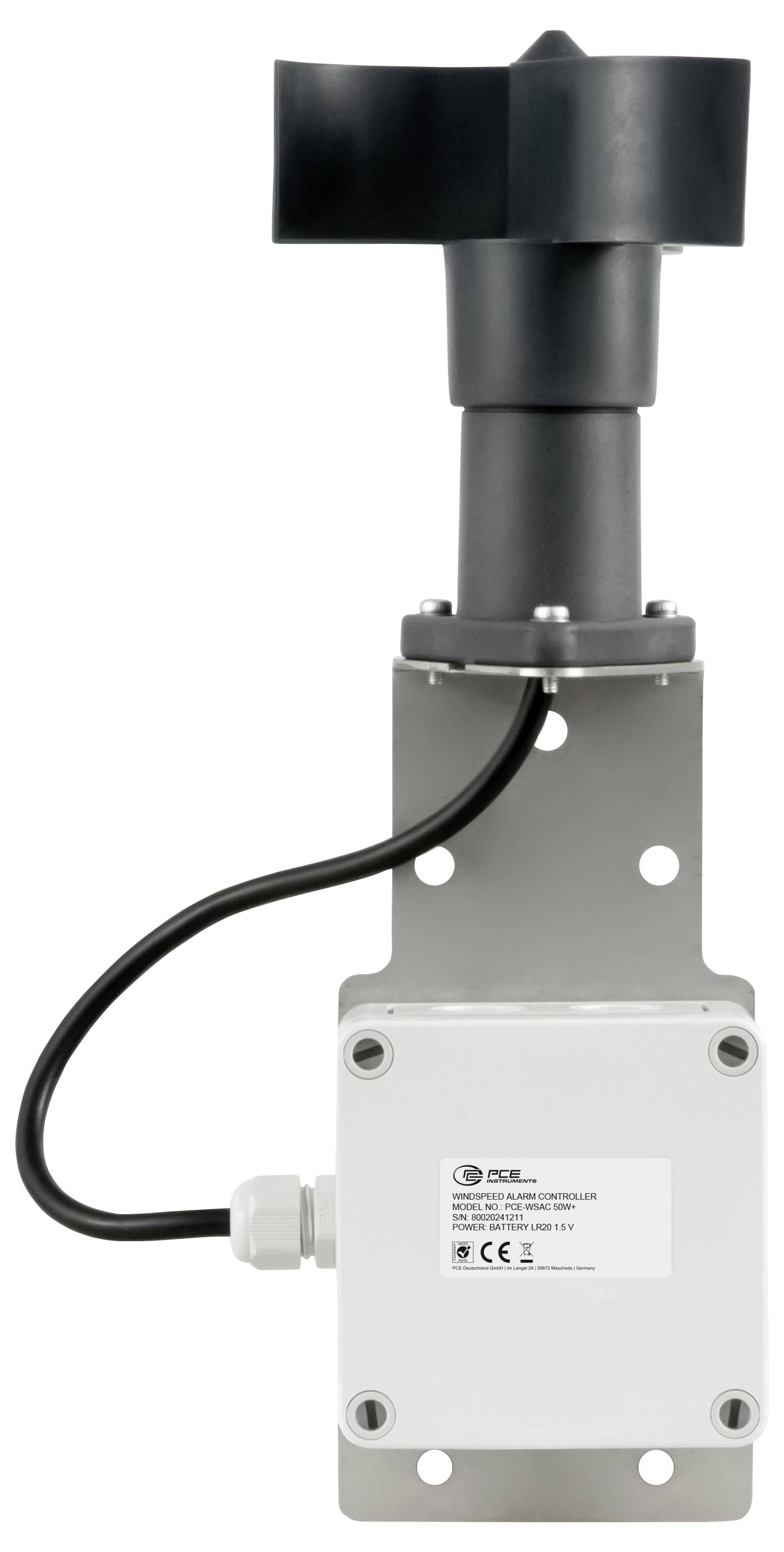

Wandmontierte elektrische Schalttafel mit angebrachtem Kabel und schwarzem Sensor- oder Lüftergehäuse oben.

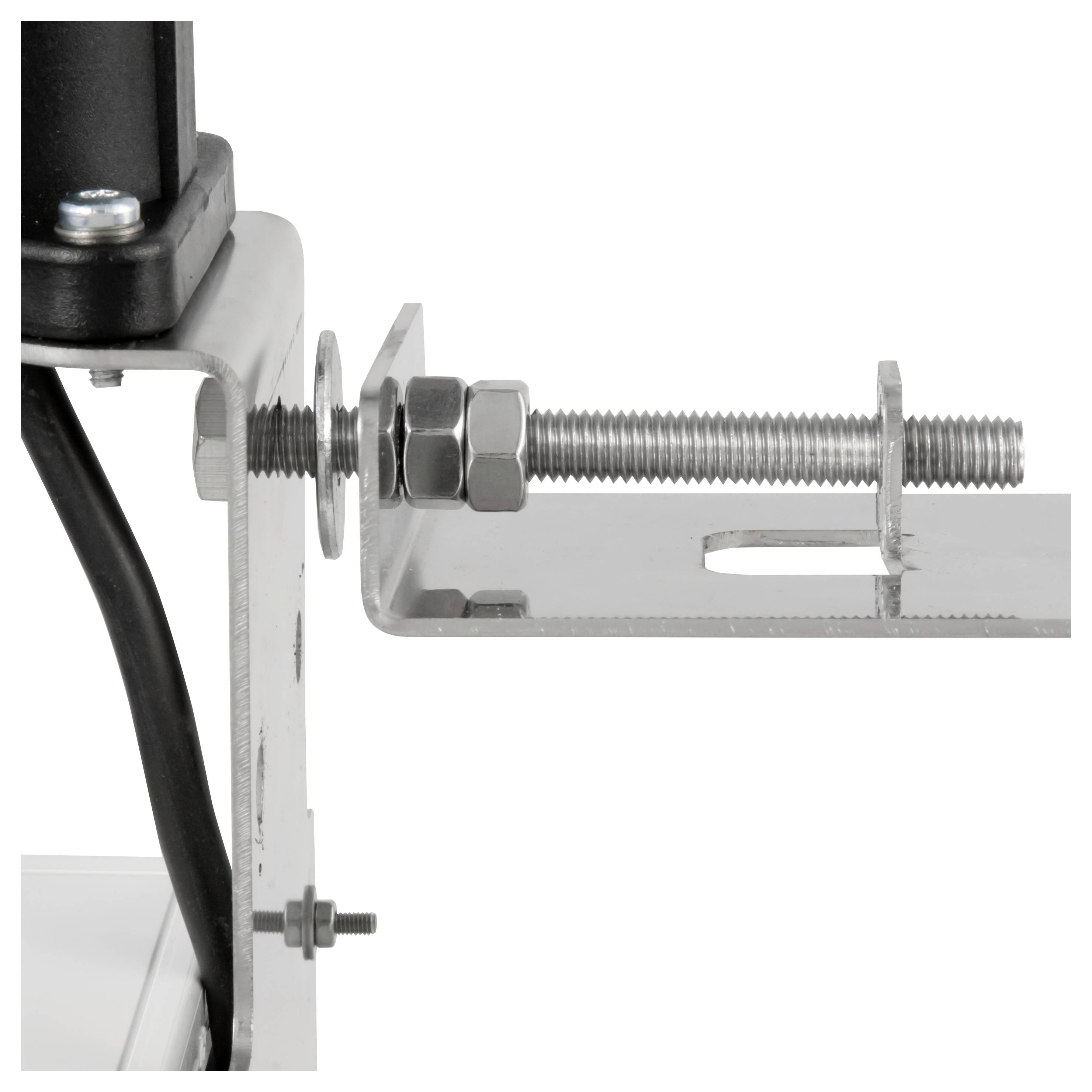

Nahaufnahme einer Metallmontageklammer mit einem Gewindebolt, Muttern, Unterlegscheiben und Kabel, die eine verstellbare Hardwareeinheit auf weißem Hintergrund zeigt.

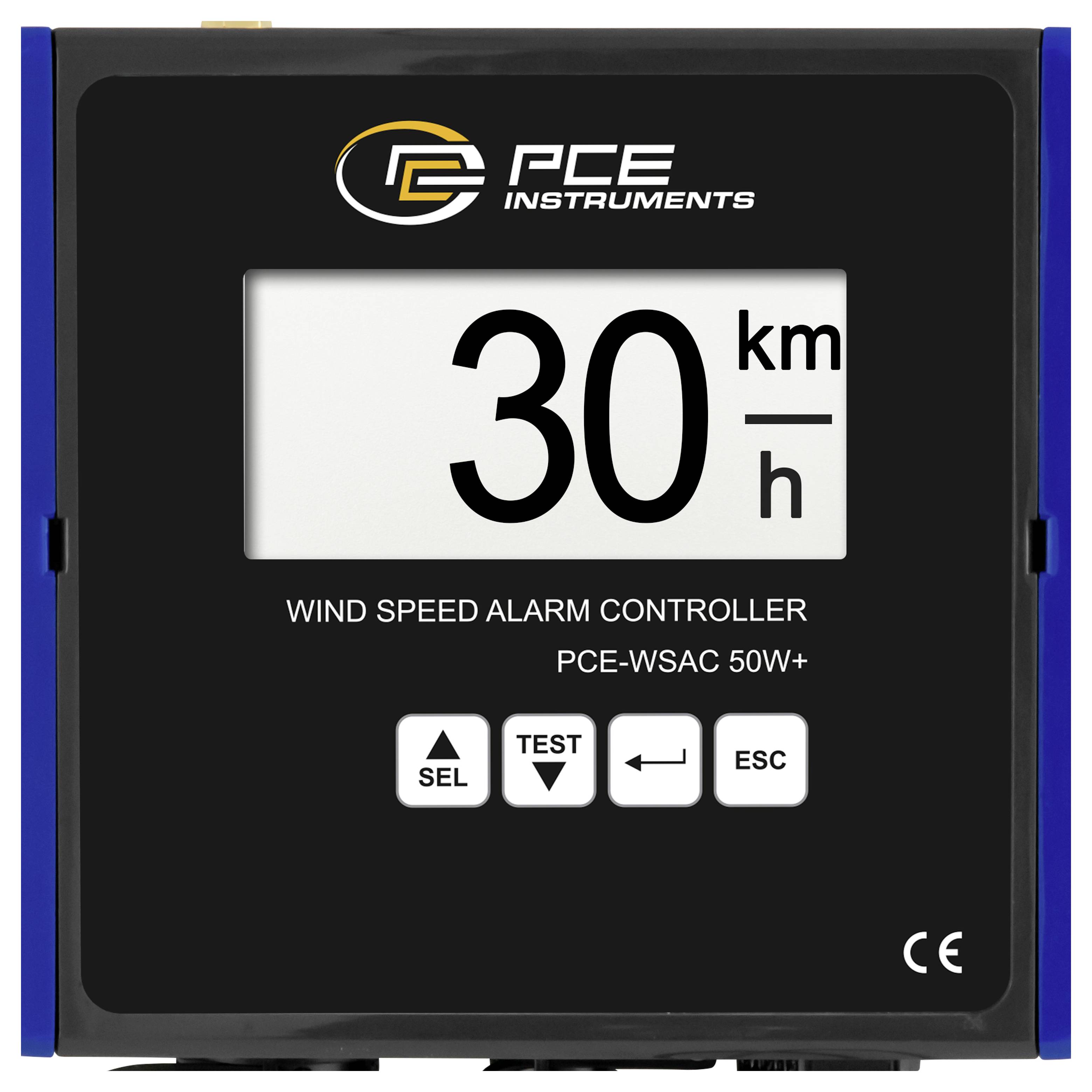

PCE Instruments Windgeschwindigkeits-Alarmregler mit großem „30 km/h"-Display, darunter befinden sich die Tasten SEL, TEST, Zurück und ESC.

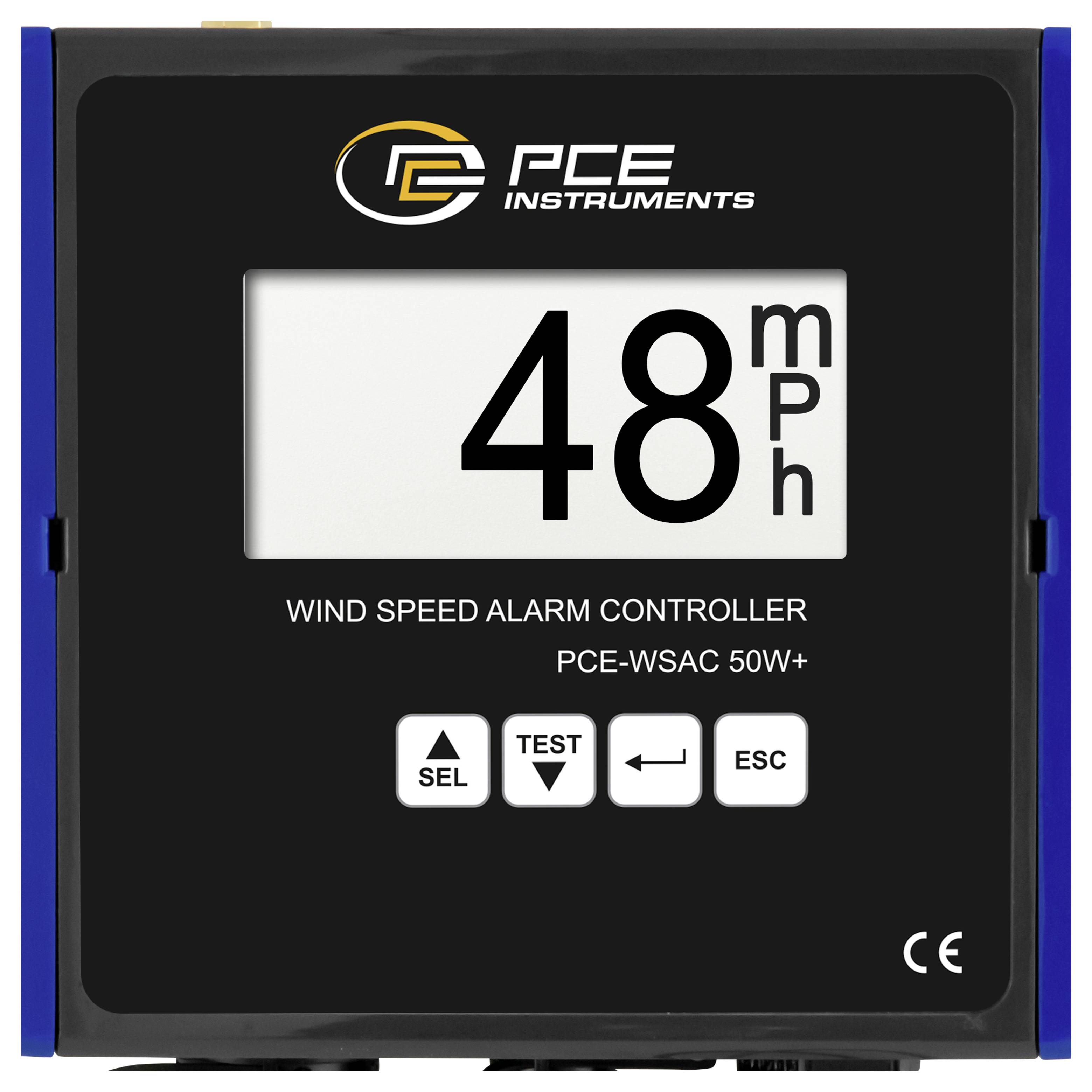

PCE Instruments Windgeschwindigkeits-Alarmregler zeigt 48 mph an, mit SEL-, TEST-, Zurück- und ESC-Tasten auf der Frontplatte.

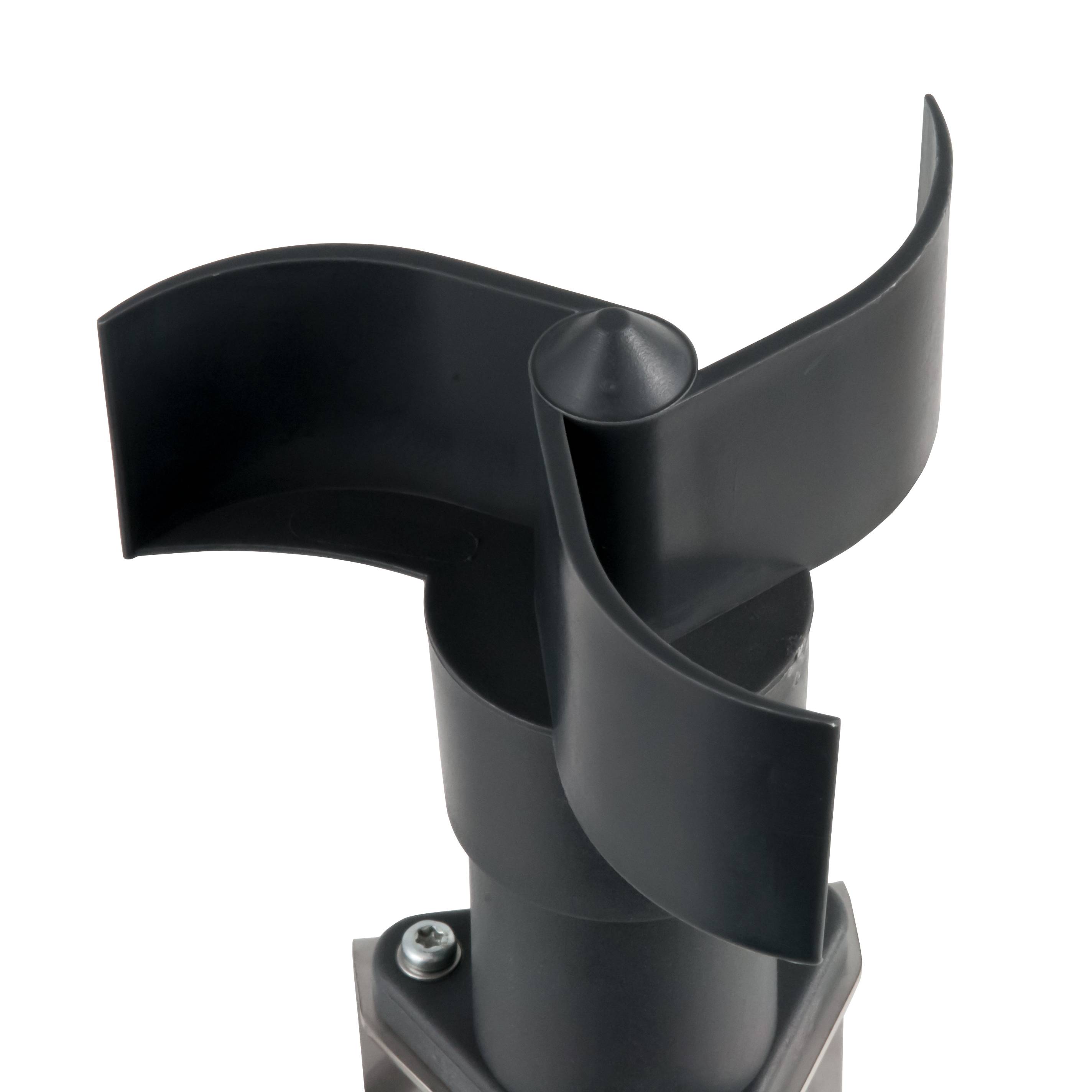

PCE Instruments Anemometer PCE-WSAC 50W+ 24 Messbereich 4..180 km/h |mph |m/s |24 V DC |Funkübertragung |Datenlogger-5

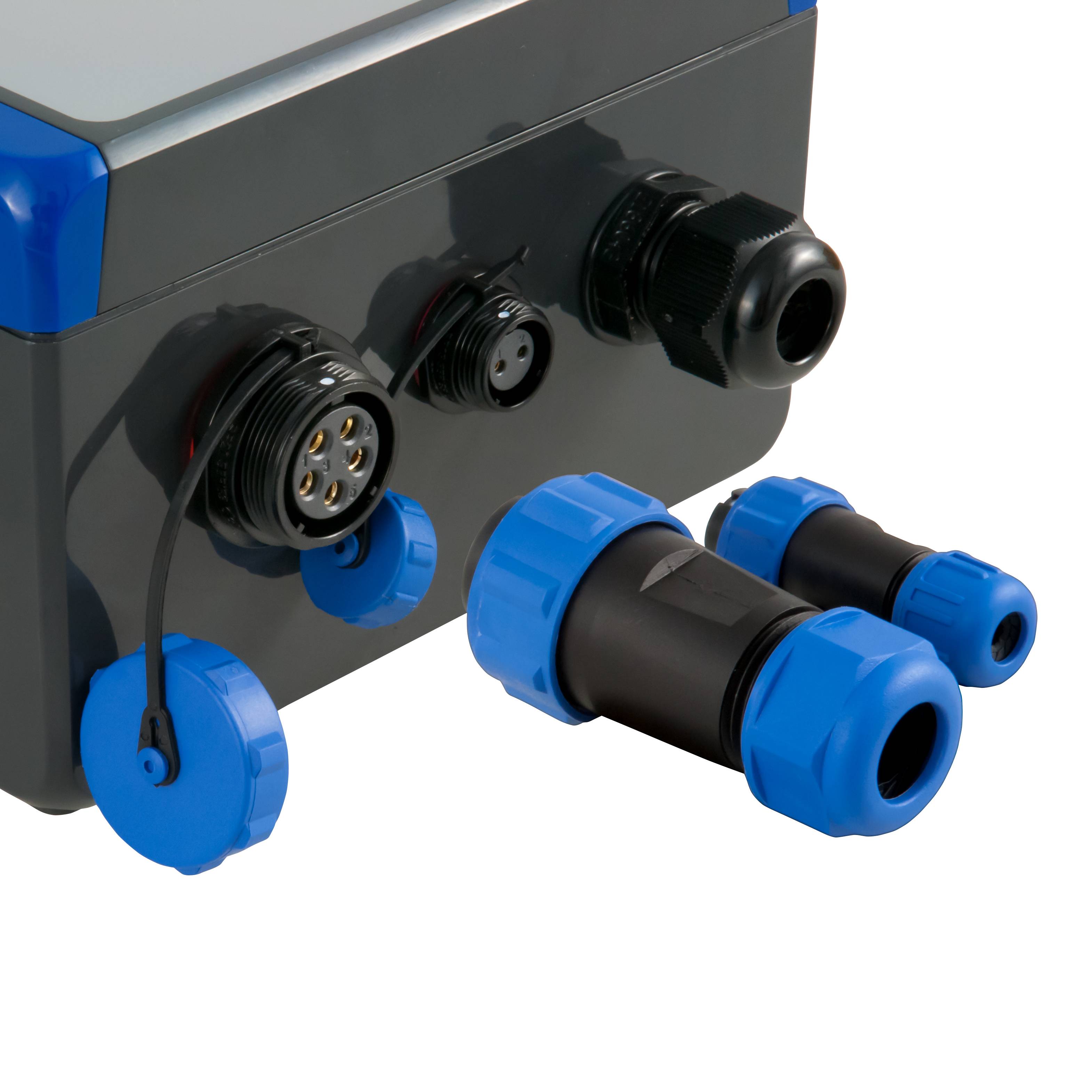

PCE Instruments Anemometer PCE-WSAC 50W+ 24 Messbereich 4..180 km/h |mph |m/s |24 V DC |Funkübertragung |Datenlogger-6

1/7

Datenblatt (PDF)

Lieferung Di., 22. Sept.

20 Stück

Anzahl

Stück

Gesamt (CHF 1’318.18 / Stück)

CHF 1’531.99

-14 %

CHF 1’318.18

zzgl. MwSt.

Kostenfreier Versand

nur CHF 92.85

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-WSAC 50W+ 24

robustes Kunststoffgehäuse
Einheiten: km/h, mph, m/s
4 ... 20 mA Analogausgang
128 x 64 Pixel LC-Display
Alarmrelais
Messbereich bis 180 km/h
langlebige Edelstahl Kugellager
Umgebungstemperatur -20 ... +70 °C
Funkübertragung
Datenlogger für 30000 Datensätze

Technische Daten

Geschwindigkeit
Messbereich 1 ... 50 m/s
Auflösung 0,1 m/s
Genauigkeit ±0,3 m/s (1 ... 4 m/s) / ±3 % v.Mw. (4 ... 50 m/s)
Geschwindigkeit
Messbereich 4 ... 180 km/h
Auflösung 1 km/h
Genauigkeit ±1 km/h (4 … 15 km/h) / ±3 % v.Mw. (15 … 180 km/h)
Geschwindigkeit
Messbereich 2,5 ... 112 mph
Auflösung 1 mph
Genauigkeit ±0,6 mph (2,5 … 9,3 mph) / ±3 % v.Mw. (9,3 … 112 mph)
Allgemeine technische Daten
Eingänge 4 ... 20 mA, Impuls
Ausgänge 4 ... 20 mA, max. 250 V AC, 8 A, 15 V DC
Einheit(en) m/s, km/h, mph
Display Typ LCD
Displaygröße 3 Zoll
Displayauflösung 128 x 64 Pixel
Speichermedium Micro-SD Karte, Interner Speicher
Speicherkapazität 30000 Datensätze
Speicherkapazität (Zusatzinformation) Externer Speicher: max. Kapazität 32 GB (8 GB SD - Karte im Lieferumfang)
Speicherintervall von 10 s
Speicherintervall bis 1 h
Schnittstelle RS485
Datenübertragung IEEE 802.15,4. ISM 2,4 GHz
Alarm akustisch, optisch, Relais
Sensorversorgung 12 ... 24 V DC / max. 150 mA
Schutzklasse (Gerät) IP65
Spannungsversorgung Anzeige: 24 V DC,Sensor: Batterie Monozelle D 1,5 V
Akku/Batterie 1 x 1,5 V D Batterie , Alkali-Mangan
Kapazität 19760 mAh
Betriebsbedingungen -20 ... 70 °C , 0 ... 95 % r. F.
Lagerbedingungen -35 ... 70 °C , 0 ... 95 % r. F.
Abmessungen ( L x B x H ) 320 x 110 x 100 mm
Gewicht 680 g

Auflösung Windgeschwindigkeit: 0.1 m/s

Produkt-Art: Anemometer

Automatische Temperaturkompensation: Nein

Genauigkeit: 3 %

: Werksstandard (ohne Zertifikat)

Abm.: (L x B x H) 320 x 110 x 100 mm

Besonderheiten: mit Datenloggerfunktion

Genauigkeit: 0.3 m/s

Gewicht: 680 g

Messbereich Windgeschwindigkeit (max.): 50 m/s

Messbereich Windgeschwindigkeit (min.): 1 m/s

Breite: 110 mm

Höhe: 100 mm

Länge: 320 mm

Spannungs-Versorgung (Details): 24 V/DC

Dokumente & Downloads

Datenblatt

Datenblatt 3594547 PCE Instruments Anemometer PCE-WSAC 50W+ 24 Messbereich 4..180 km/h |mph |m/s |24 V DC |Funkübertragung |Datenlogger

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3594547 PCE Instruments Anemometer PCE-WSAC 50W+ 24 Messbereich 4..180 km/h |mph |m/s |24 V DC |Funkübertragung |Datenlogger

Beschreibung

Das Anemometer wird in erster Linie eingesetzt, um die Windbelastung an Kränen oder Windkraftanlagen messen und überwachen zu können. Des Weiteren kann vor der Inbetriebnahme einer Windkraftanlage die Windsituation gemessen und analysiert werden.

Durch den hohen Messbereich von bis zu 50 m/s der Wind Warnanlage können auch stürmische Böen überwacht werden. Die Funkreichweite der Wind Warnanlage beträgt im freien Feld bis zu 750 m im freien Frequenzband von 2,4 GHz. Bei der Installation des Anzeigedisplays der Wind Warnanlage in Gebäuden kann eine Reichweite zum Windsensor von bis zu 60 m erreicht werden. Durch den integrierten 4 ... 20 mA Analogausgang des Anzeigedisplays der Wind Warnanlage können die Messdaten auch zur Auswertung an weitere Steuerungen übergeben werden.

Falls die Werte der Windgeschwindigkeit höher als die vor eingestellten Werte sein sollten, wird vor der Ausgabe des Alarms zuerst ein Voralarm zugeschaltet. Beide Alarme werden auf dem Anemometer mit Datenlogger visuell und akustisch abgegeben. Falls der Voralarm greift, wird auf der Front des Geräts eine gelbe LED blinken und ein Pieper wird einen periodischen Warnton abgeben. Wenn der normale Alarm aktiviert werden muss, wird die rote LED aufblinken und der Piepton wird vom Gerät kontinuierlich abgespielt.

Generell wird das Anemometer überall dort verwendet, wo Windüberwachungen durchgeführt werden müssen. Dies ist oft in Fabriken, Minen, Windturbinen und Ähnlichem der Fall. Neben den geringen Windgeschwindigkeiten zeichnet sich das Anemometer durch seine hohe Zuverlässigkeit und hohe Genauigkeit aus.
