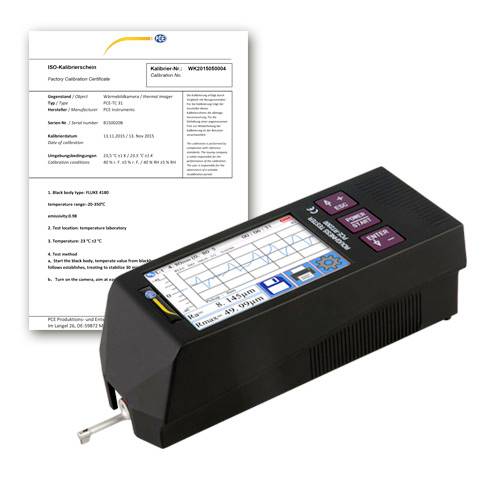

PCE Instruments PCE-RT 2300-ICA Rauhigkeitsmessgerät kalibriert (ISO)

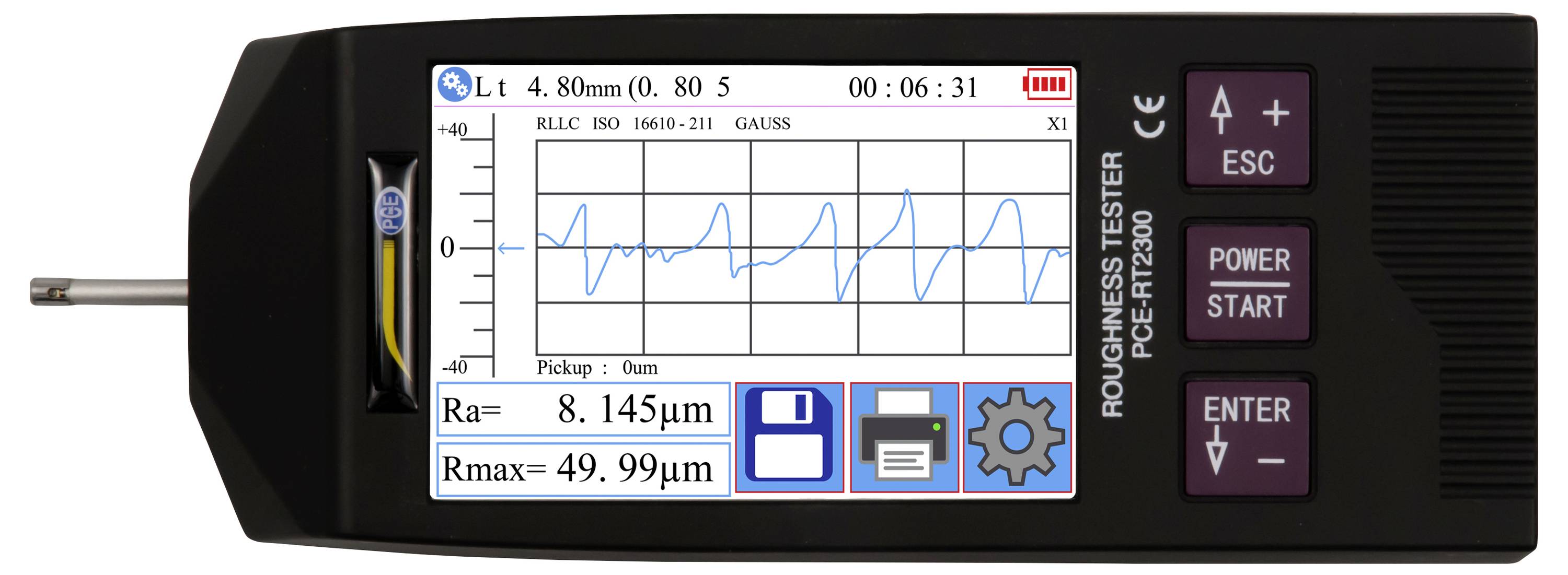

Das Rauhigkeitsmessgerät wird verwendet um die Rauhigkeit von Oberflächen zu messen. Das Rauhigkeitsmessgerät verfügt über einen abnehmbaren Motorschlitten. Diese Eigenschaft ermöglicht es mit dem Rauhigkeitsmessgerät auch an kleinen oder engen Profilen die Oberflächenrauhigkeit zu bestimmen. Die Messwerte werden auf einem großen LC-Display vom Rauhigkeitsmessgerät dargestellt. Über dieses Display erfolgt auch die Bedienung vom Rauhigkeitsmessgerät. Das Rauhigkeitsmessgerät wird über einen internen Akku mit Spannung versorgt. Dieser Akku kann über ein herkömmliches USB Netzteil versorgt werden.

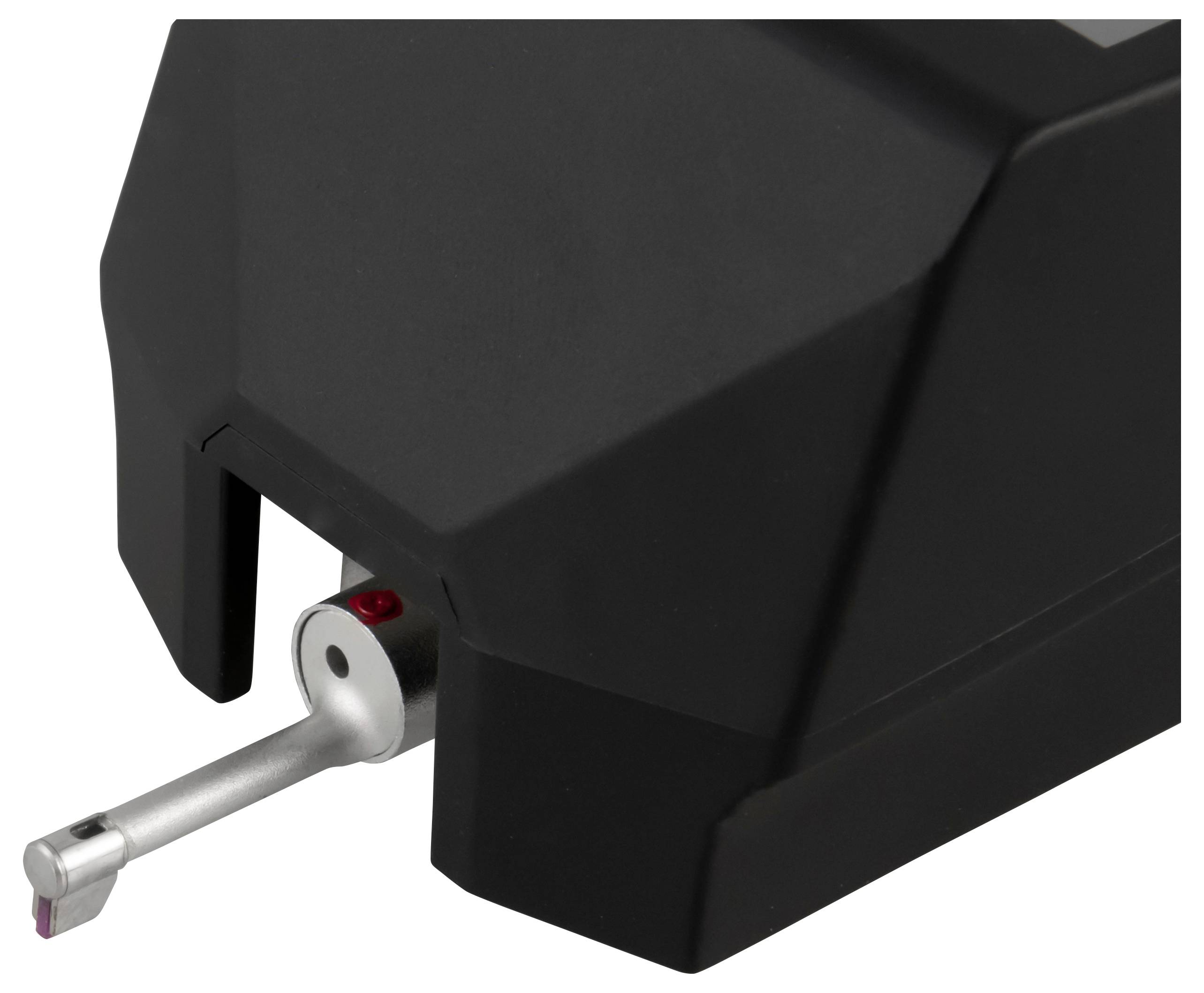

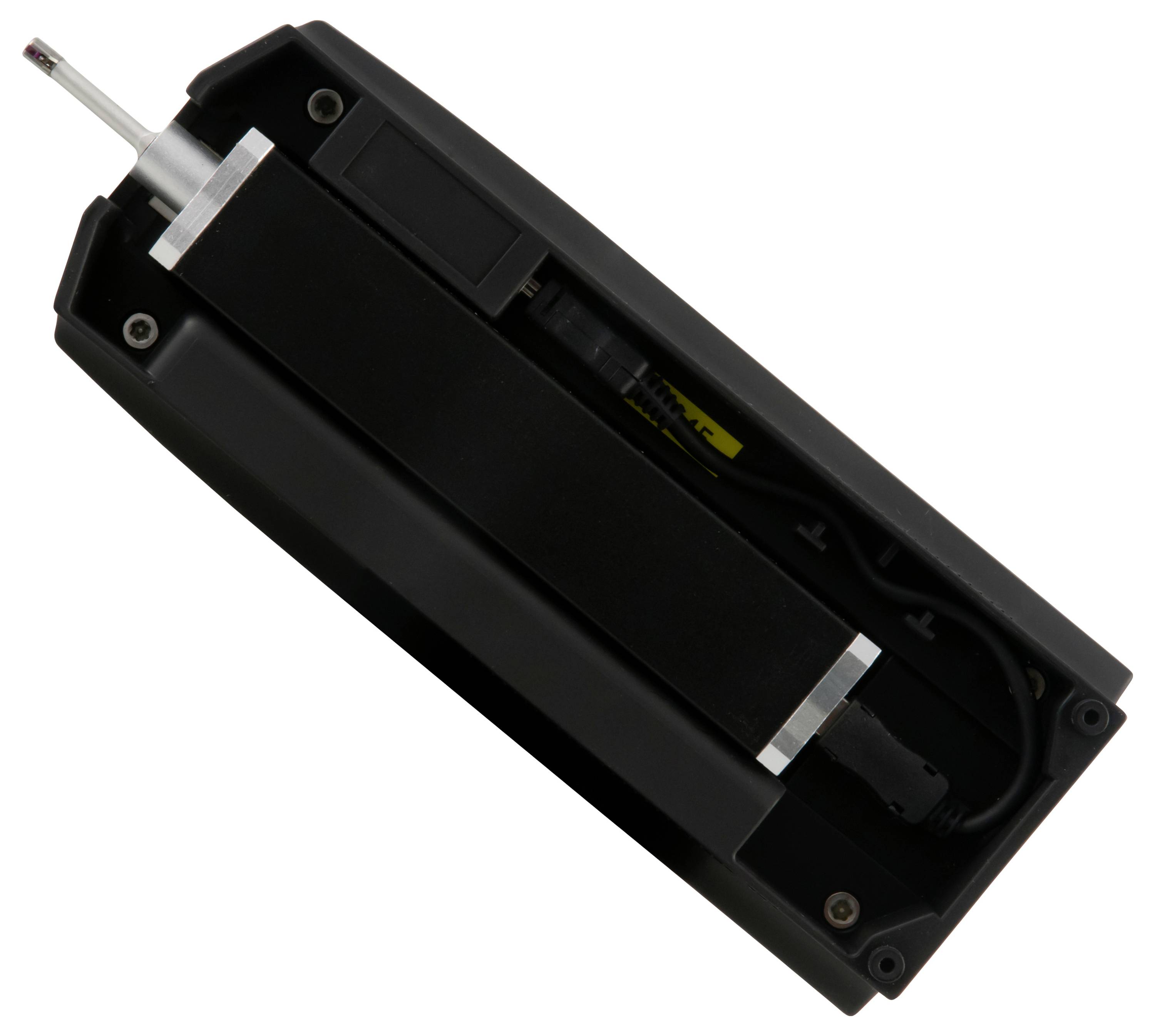

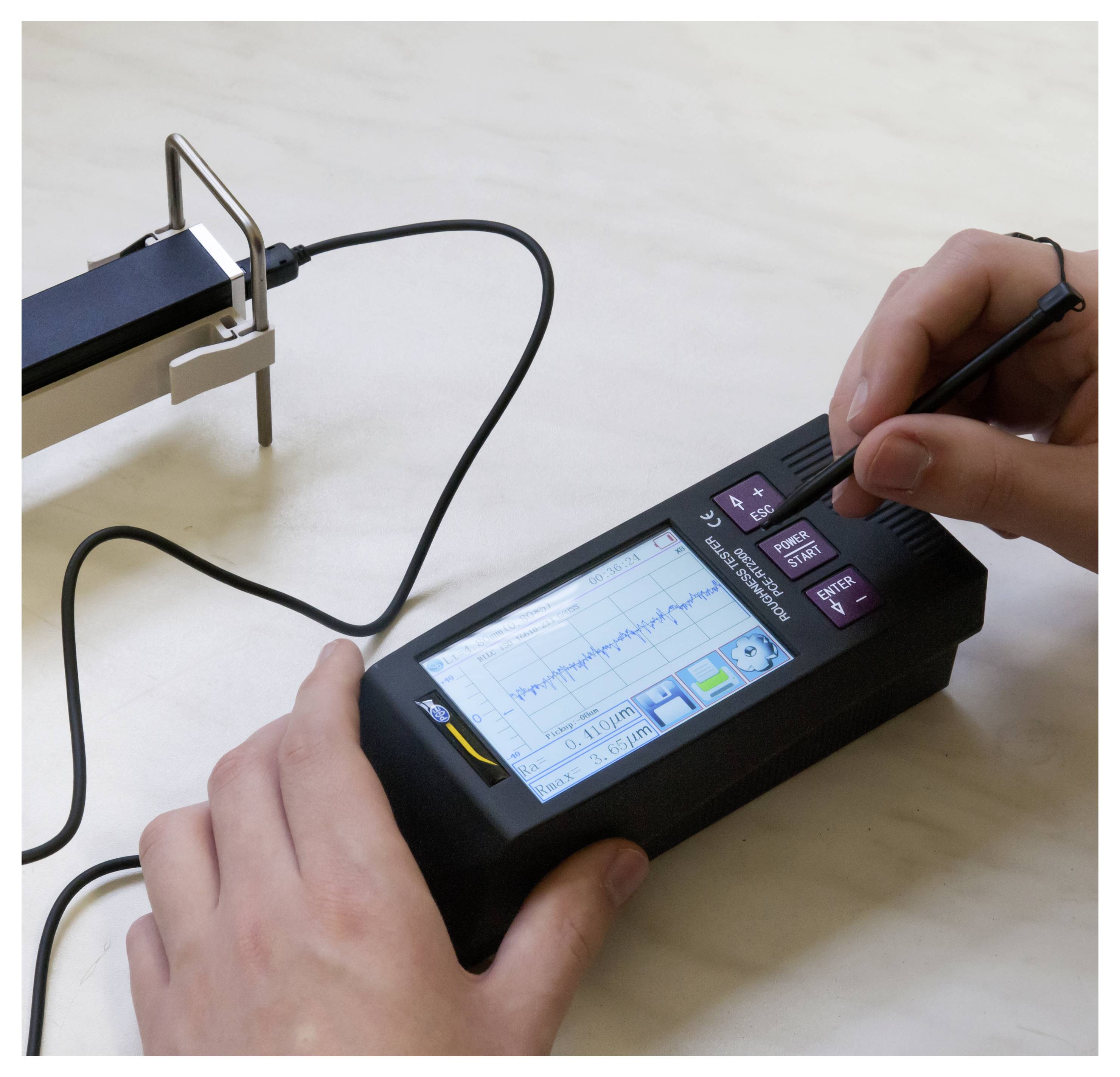

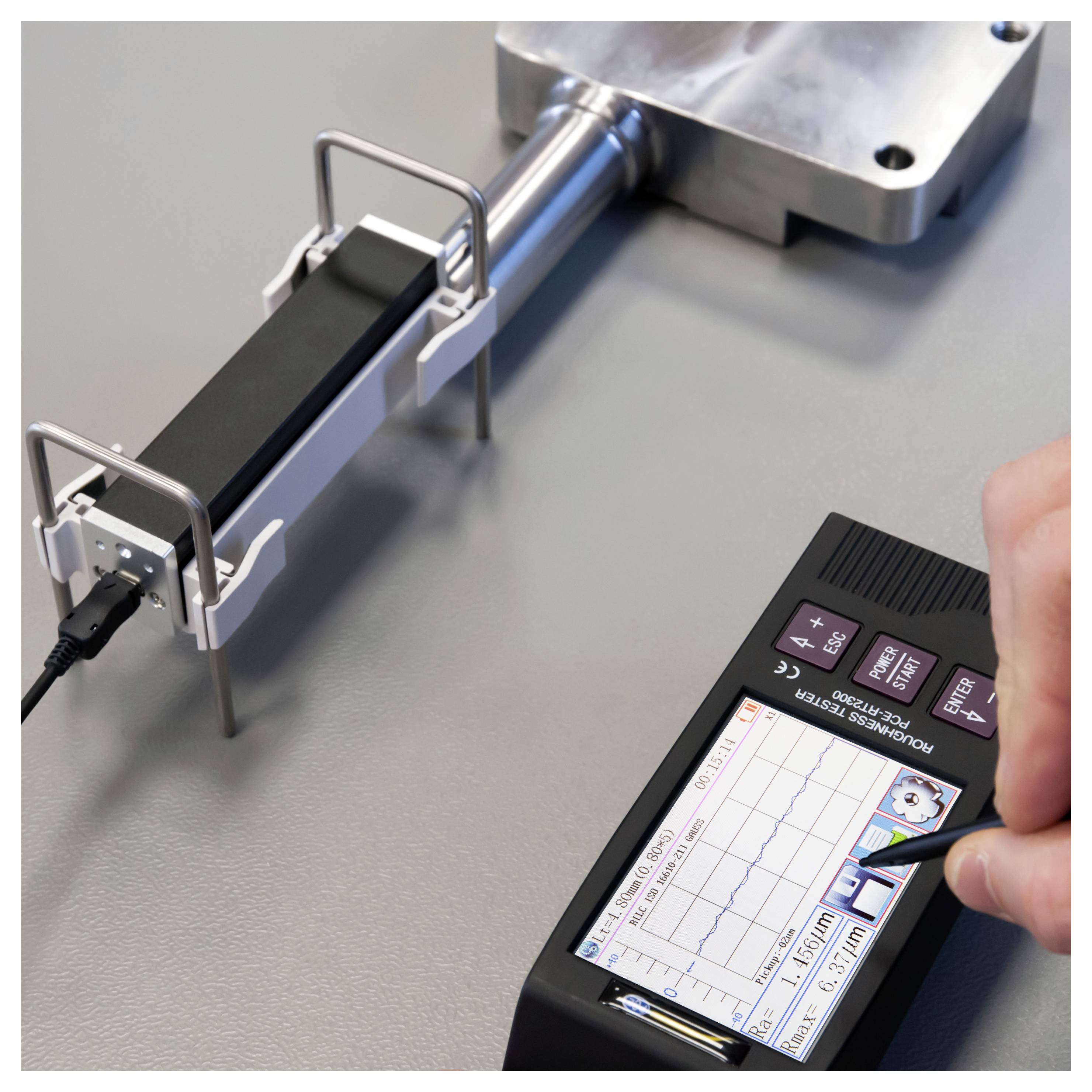

Der abnehmbare Motorschlitten ist mit einem Kabel mit der Haupteinheit vom Rauhigkeitsmessgerät verbunden. Im Motorschlitten ist der Diamanttaster verbaut. Dieser drückt mit einer maximalen Kraft von 4 mN auf die Oberfläche von der die Rauhigkeit gemessen werden soll. Das Rauhigkeitsmessgerät misst nach den gültigen ISO, ANSI und JIS Standards für Rauhigkeitsmessgeräte.

Wissenswertes zum Rauhigkeitsmessgerät

Rz = gemittelte Rautiefe
Die gemittelte Rautiefe Rz ist das arithmetische Mittel aus den größten Einzelrautiefen mehrerer aneinandergrenzenden Einzelmessstrecken.

Ra = arithmetischer Mittenrauwert
Ra ist der allgemein anerkannte und international angewendete Rauheitsparameter. Er ist der arithmetische Mittelwert der absoluten Werte der Profilabweichungen innerhalb der Bezugsstrecke. Der gemessene Zahlenwert Ra ist immer kleiner als der auf dem gleichen Rauheitsprofil ermittelte Rz-Wert.

Rt = maximale Rautiefe
Die maximale Rautiefe Rt ist der Abstand zwischen dem höchsten und dem tiefsten Punkt der Messstrecke.

Rq = Quadratischer Mittenrauwert
Rq ist der quadratische Mittelwert aller Ordinatenwerte innerhalb der Einzelmessstrecke l. Rq entspricht der Bezeichnung RMS (Root Mean Square).
