Name: PCE Instruments PCE-IT414-ICA Isolationsmessgerät kalibriert (ISO) 1000 V, 2500 V, 5000 V, 10000 V 600 MΩ
Brand: PCE Instruments
SKU: 3812599
Availability: BackOrder

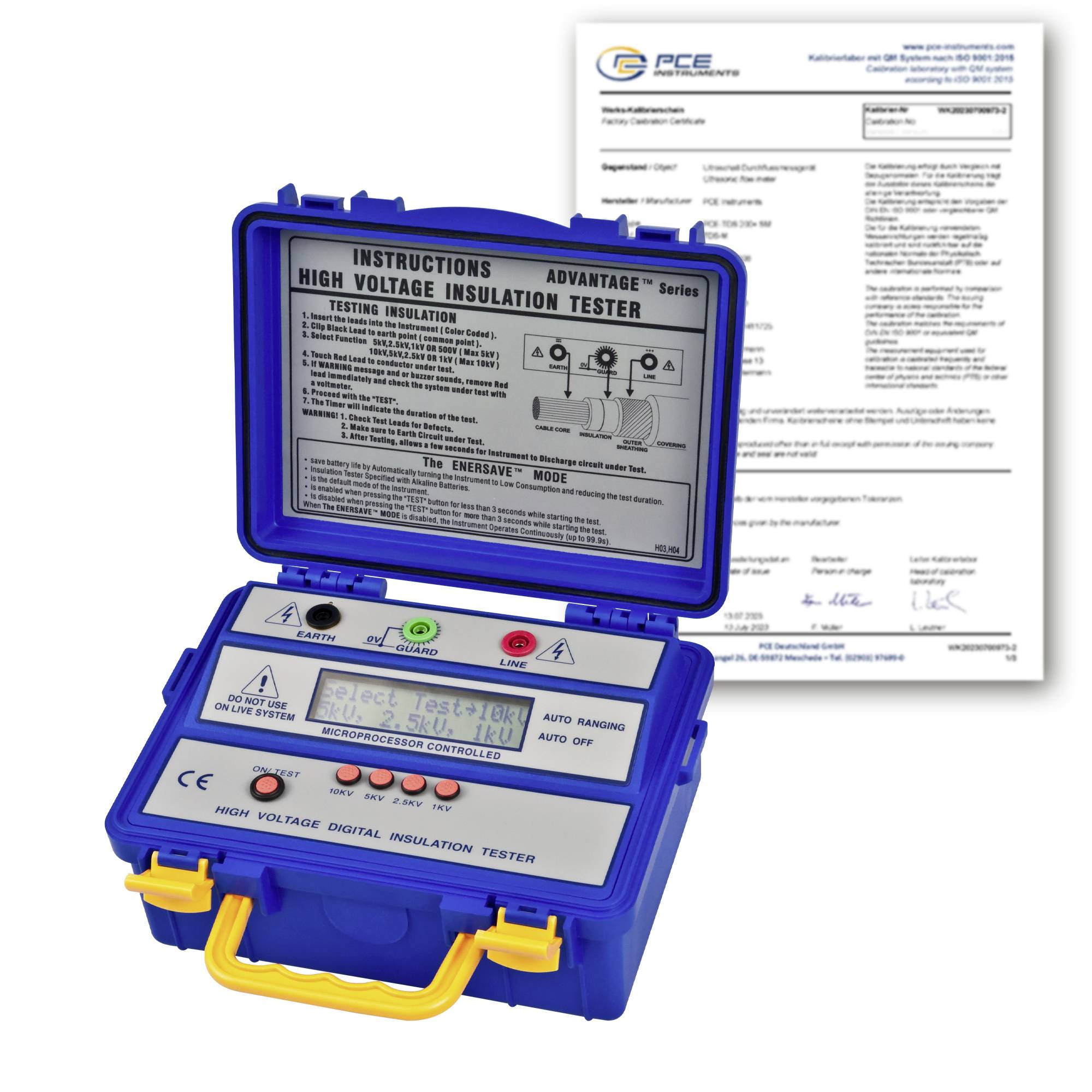

Blauer hochspannungs-digitales Isolationsprüfgerät mit angezeigten Anweisungen, vor einem Zertifizierungsdokument.

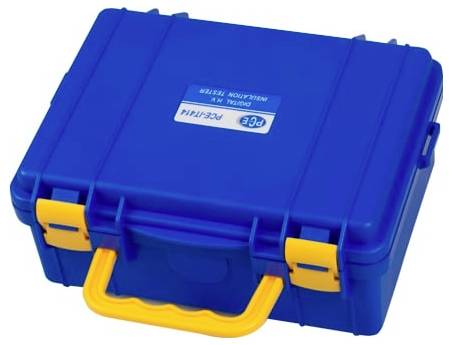

Blauer Hartschalenkoffer mit gelbem Griff und Verschlüssen, geschlossen auf weißem Hintergrund gezeigt.

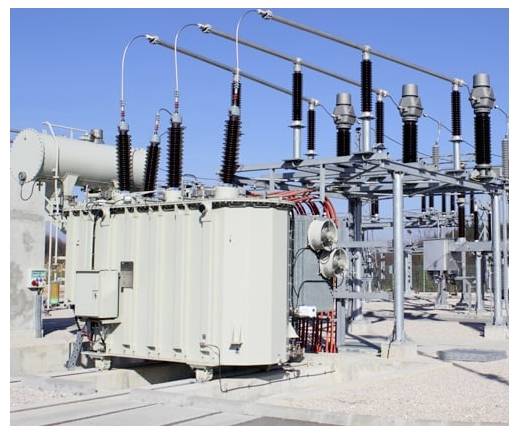

Großer Elektrotransformator und Hochspannungsschaltanlagenausrüstung mit Isolatoren und Freileitungen gegen einen klaren blauen Himmel.

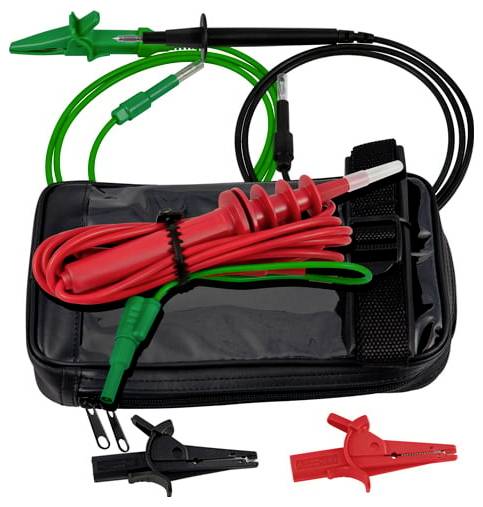

Multimeter-Messleitungssatz mit roten, schwarzen und grünen Prüfspitzen in einem Tragekoffer, plus zwei Krokodilklemmen darunter.

1/4

Unser Service für Sie

Datenblatt (PDF)

Lieferung Di., 19. Jan. 2027

Anzahl

Stück

Gesamt (CHF 1'364.95 / Stück)

CHF 1'449.25

-6 %

CHF 1'364.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 100.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

PCE Instruments Isolationsmessgerät PCE-IT414-ICA

6-stellige LCD-Anzeige
Messung nach VDE 0413 Teil 1
Prüfspannung bis zu 10.000 V
EMV: EN 500811, EN 500821
Sicherheit IEC-1010-1; CAT III IEC10101/ EN 610101
inkl. ISO-Kalibrierzertifikat

Technische Daten

Isolationswiderstand
Prüfspannung DC 500 V
Messbereich 0 ... 30 GΩ
Auflösung 0,1 GΩ
Genauigkeit ±5 %
Isolationswiderstand
Prüfspannung DC 1000 V
Messbereich 0 ... 60 GΩ
Auflösung 0,1 GΩ
Genauigkeit ±5 % MΩ
Isolationswiderstand
Prüfspannung DC 2500 V
Messbereich 0 ... 150 GΩ
Auflösung 0,1 GΩ
Genauigkeit ±5 %
Isolationswiderstand
Prüfspannung DC 5000 V
Messbereich 0 ... 300 GΩ
Auflösung 0,1 GΩ
Genauigkeit ±5 %
Allgemeine technische Daten
Leistung 1 W
Menüsprache Englisch (US), Englisch (GB)
Schutzklasse (Gerät) IP20
Akku/Batterie 8 x 1,5 V AA Batterie , Alkali-Mangan
Kapazität 3000 mAh
Betriebsbedingungen 0 ... 40 °C , 0 ... 80 % r. F.
Lagerbedingungen 0 ... 40 °C , 0 ... 80 % r. F.
Abmessungen ( L x B x H ) 250 x 110 x 190 mm
Gewicht 1500 g

Produkt-Art: Isolationsmessgerät

Prüfspannung: 1000 V
2500 V
5000 V
10000 V

Messfunktion: Isolationswiderstand

: ISO

Messbereich Widerstand: 0 MΩ

: IP20

Spannungs-Versorgung (Details): 12 V/DC

Abm.: (L x B x H) 250 x 110 x 190 mm

Gewicht: 1500 g

Anzeige-Art: digital (LCD)

Isolationswiderstand (max.): 600 MΩ

Kalibrierumfang: inkl. ISO-Kalibrierzertifikat

Messbereich Spannung (min.): 1000 V

Breite: 110 mm

Höhe: 190 mm

Länge: 250 mm

Plastikfreie Verpackung: Plastikfreie Verpackung

Dokumente & Downloads

Datenblatt

Datenblatt 3812599 PCE Instruments PCE-IT414-ICA Isolationsmessgerät kalibriert (ISO) 1000 V, 2500 V, 5000 V, 10000 V 600 MΩ

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3812599 PCE Instruments PCE-IT414-ICA Isolationsmessgerät kalibriert (ISO) 1000 V, 2500 V, 5000 V, 10000 V 600 MΩ

Beschreibung

Das Isolationsmessgerät entstammt einer Serie von hochgenauen, widerstandsfähigen Testgeräten mit 6-stelliger Anzeige. Dieses Hochspannungs- Isolationsmessgerät ist speziell für den Außendiensteinsatz und den Betrieb unter erschwerten Messbedingungen entwickelt. Integrale Schutzschaltung zur Verhinderung von Messfehlern durch Kriechströme ist einer der Vorzüge. Das Isolationsmessgerät ist mit CMOS Mikroprozessor ausgestattet und verfügt über ein akustisches und ein optisches Alarmsignal.

Durch dieses Isolationsmessgerät sind Sie in der Lage, mit 10 kV Prüfspannungen zu arbeiten. Sie sind damit auch in der Lage, in Hochspannungsanlagen wirkungsvolle Isolationsmessungen durchzuführen. Die unbegrenzte Kalibriergenauigkeit vom Isolationsmessgerät ist garantiert, da werkseitig auf hochgenaue digitale Messungen kalibriert (in EEPROM Schaltung gespeichert) wurde. Die 10 kV Prüfspannung bieten nur sehr wenige Isolationsmessgeräte, zu wesentlich höheren Preisen.

Definition des Isolationswiderstandes: Er ist der Widerstand in Ohm bei elektrischen Anlagen. Er ist somit von höchster Bedeutung für den Personenschutz gegen elektrischen Schlag und der Vorbeugung bzw. Vermeidung von Sachschäden durch unkontrolliert fließende Fehlerströme. Mittels Isolationsmessungen wird der Zustand der Isolation geprüft und beurteilt.
