PCE Instruments Messanschlussadapter für Wallboxen PCE-EVSE ADP |Spannungsbereich 102...250V AC |EN 61010-031

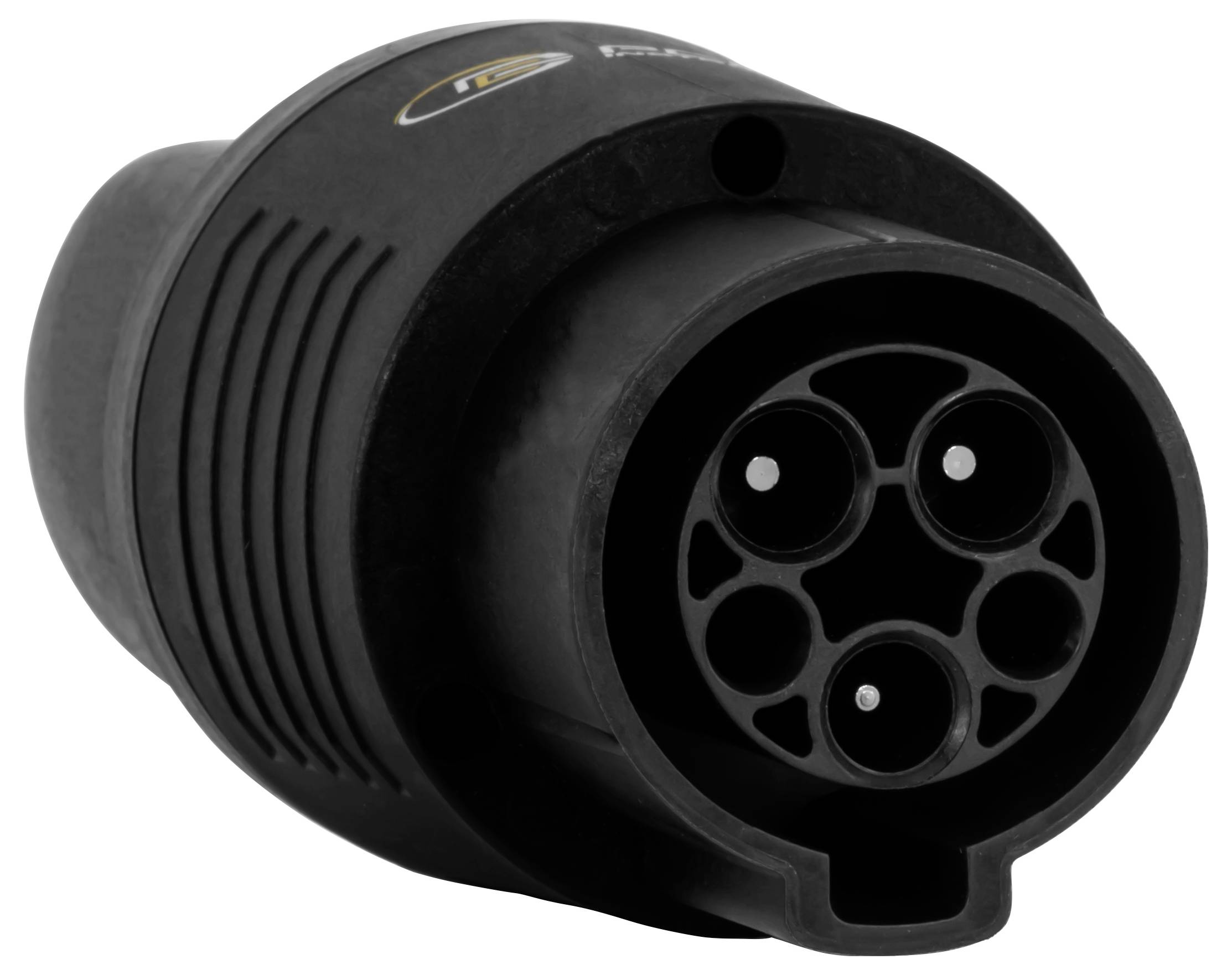

Schwarzer Stecker für Elektrofahrzeug-Ladevorgänge in Nahaufnahme auf weißem Hintergrund, mit fünf kreisförmigen Kontaktöffnungen im Steckerkopf.

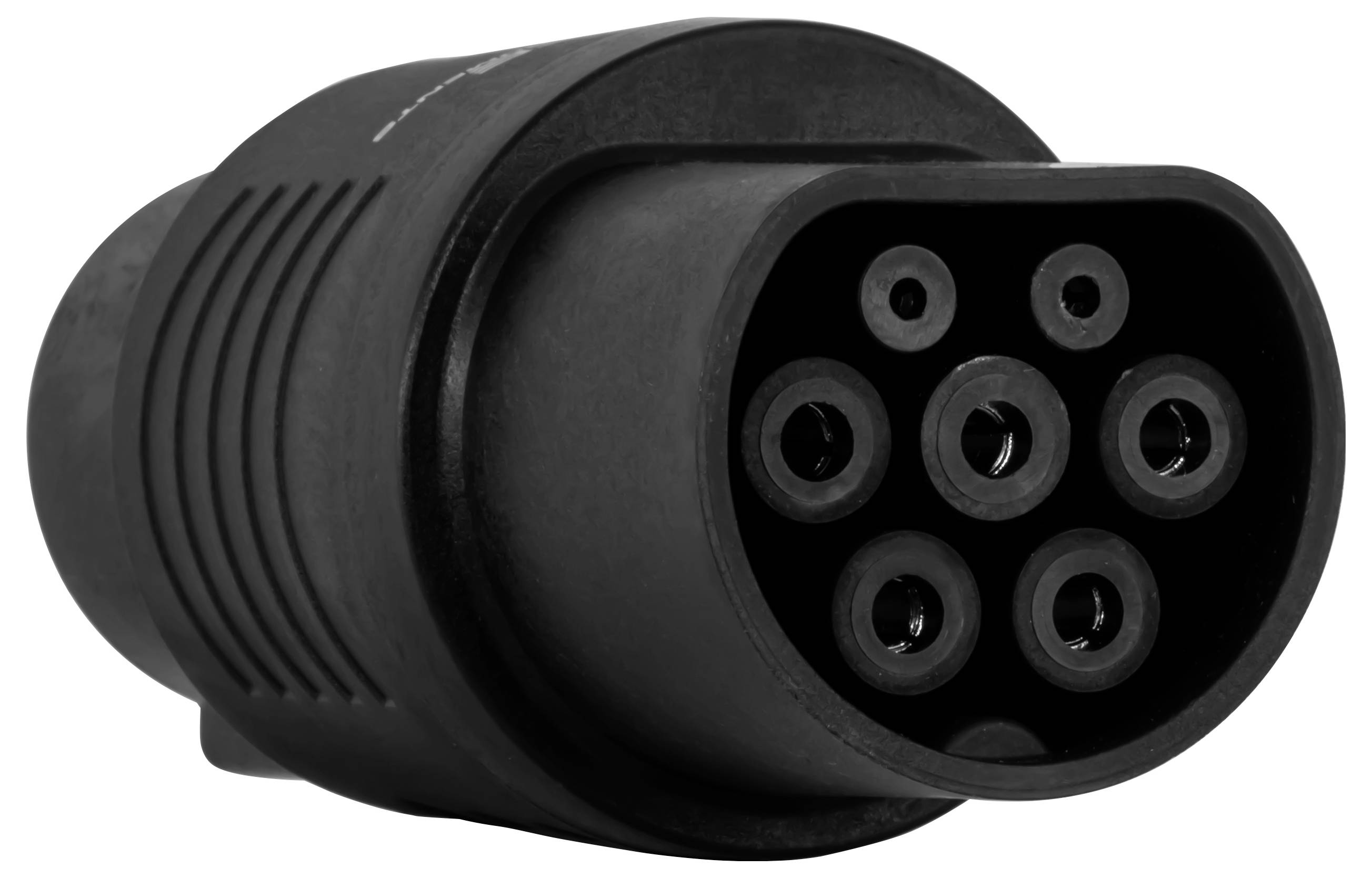

Schwarzer zylindrischer mehrpoliger Elektrostecker mit sieben Buchsensöffnungen, dargestellt auf weißem Hintergrund.

1/3

Datenblatt (PDF)

Nicht verfügbar

Highlights & Details

PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-EVSE ADP

Spannungsbereich: 102 ... 250V AC
Frequenz: 50/60 Hz
max. Strom: 10 A
CAT II / 300 V
EN 61010-031

Technische Daten

Allgemeine technische Daten
Frequenz 50 ... 60 Hz
Norm(en) EN 61010-031
Sicherheitsstandard CAT II / 300V
Spannungsbereich 102 ... 250 V AC
maximaler Strom 10 A
Gewicht 308 g
Betriebsbedingungen 0 ... 40 °C , 80 % r.F
Lagerbedingungen -20 ... 70 °C , 80 % r.F
Abmessungen ( L x B x H ) 150 x 70 x 70 mm

Produkt-Art: eMobility-Zubehör

Ladestecker: Typ 2

Anzahl Anschlüsse: 1 x

Kabellänge: 25 cm

: IP40

Prüfzeichen: EN 61010-031

Herstellerfarbe: Schwarz-Grau

Länge: 150 mm

Breite: 70 mm

Höhe: 70 mm

Gewicht: 308

Max. Temperatur: 40 °C

Min. Temperatur: 0 °C

Dokumente & Downloads

Datenblatt

Datenblatt 3192920 PCE Instruments Messanschlussadapter für Wallboxen PCE-EVSE ADP |Spannungsbereich 102...250V AC |EN 61010-031

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3192920 PCE Instruments Messanschlussadapter für Wallboxen PCE-EVSE ADP |Spannungsbereich 102...250V AC |EN 61010-031

Beschreibung

Der Messanschlussadapter für Wallboxen Typ 2 auf Typ 1 ist ein Zubehör zu unserem PCE-EVSE 310 welcher für die Prüfung von Ladesäulen geeignet ist. Mit diesem Adapter ist eine Prüfung an Ladesäulen mit Typ 1 Anschluss möglich.

Ausführung

PE-Vorprüfung
Status des Proximity-Pilot PP und des Control-Pilot CP
Simulation von CP-Fehler „E“ und von PE-Fehler
Netzsteckdose für Messzwecke
Sicherheitsmessbuchsen
inkl. Typ 2 Stecker
inkl. Adapter auf Typ 1

Lieferumfang

1 x Messanschlussadapter für Wallboxen PCE-EVSE ADP
1 x Bedienungsanleitung

Hinweise

Achtung!
Der Anschluss und die Installation eines mit Starkstrom (Drei-Phasen-Wechselstrom) betriebenen Geräts bedarf der Zustimmung des Netzbetreibers; außerdem darf dies nur durch den Netzbetreiber oder ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen vorgenommen werden.
