PCE Instruments Leistungsmessgerät PCE-PA 8300-1 bis 600 V AC |3-Phasen Leistungs- & Netzstöranalysator |Datenspeicher

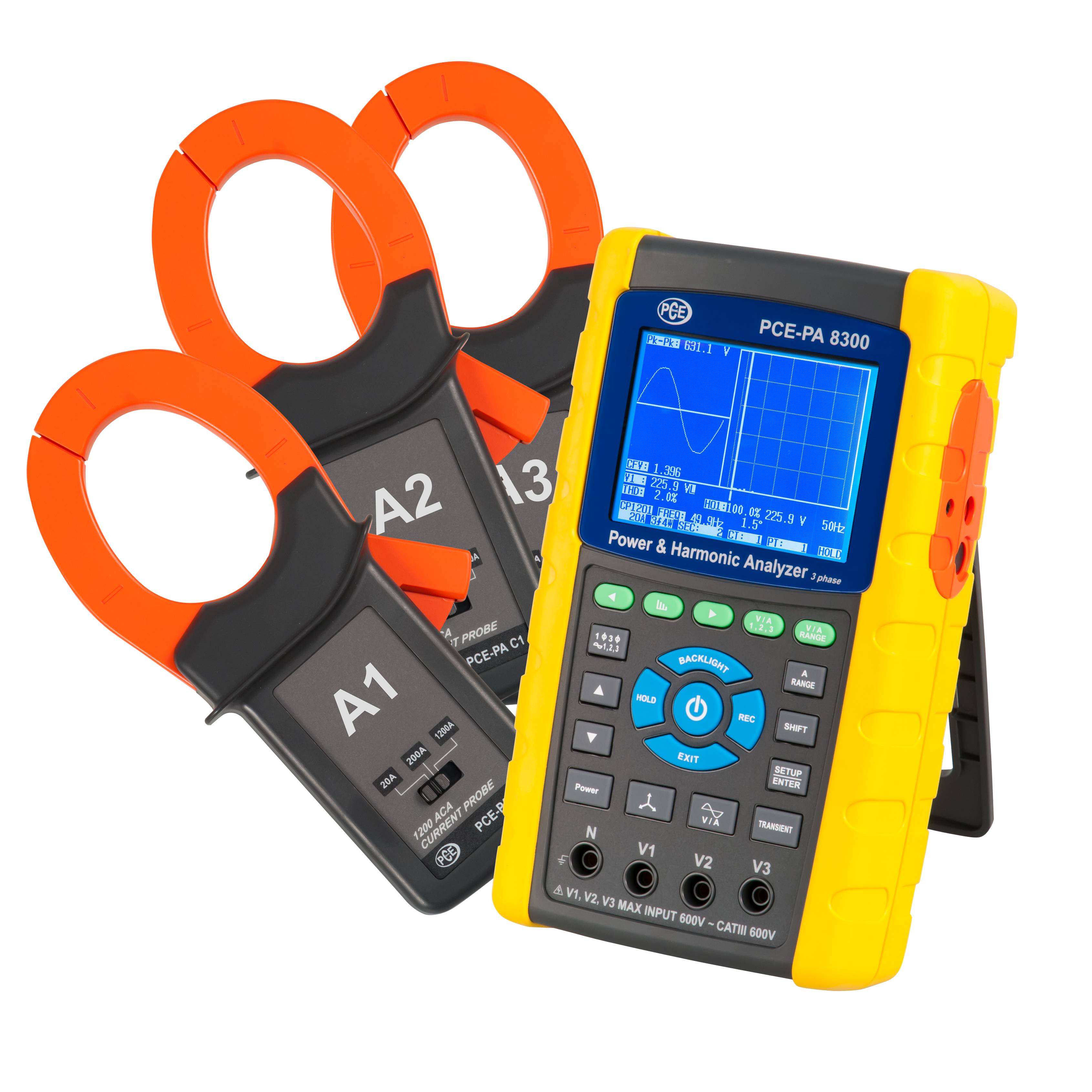

Leistungs- und Oberschwingungsanalysator mit drei Zangensensoren, gezeigt mit blauem Display und gelbem robustem Gehäuse, gekennzeichnet als PCE-PA 8300.

Gelbes tragbares Gerät mit orange farbiger Frontplatte und schwarzer Antenne, angewinkelt auf weißem Hintergrund dargestellt.

Frontplatte eines Zangenamperemeters mit sechs Eingangsbuchsen, gekennzeichnet als A1, A2 und A3, sowie Text "CLAMP POWER OUTPUT" und "MAX INPUT 3V".

PCE-PA 8300 Kraft- und Harmonischen-Analysegerät zeigt ein Spannungswellenformdiagramm auf seinem blauen Bildschirm mit Steuertasten darunter.

Tragbarer PCE-PA 8300 Leistungs- und Harmonischer Analysator, der Stromwellenbild und Balkendiagramm auf blauem Bildschirm mit gelbem Gehäuse anzeigt.

PCE Instruments Leistungsmessgerät PCE-PA 8300-1 bis 600 V AC |3-Phasen Leistungs- & Netzstöranalysator |Datenspeicher-5

PCE Instruments Leistungsmessgerät PCE-PA 8300-1 bis 600 V AC |3-Phasen Leistungs- & Netzstöranalysator |Datenspeicher-6

1/7

Datenblatt (PDF)

Lieferung Di., 20. Okt.

2 Stück

Anzahl

Stück

Gesamt (CHF 2’682.65 / Stück)

CHF 2’682.65

zzgl. MwSt.

Kostenfreier Versand

nur CHF 148.56

Nur noch 2 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-PA 8300-1

3-phasiger Leistungsund Netzstöranalysator
Messung bis 1200 A AC
Oberwellenund Harmonischen-Analyse
Schein-, Wirk-, Blindleistungsmessung
Leistungsfaktormessung
Stromzangen versch. Hersteller anschließbar
SD-Kartenspeicher
Einstellbares Speicherintervall
Bis zu 600 V AC messbar
Messung von Phasenwinkel / Frequenz
Grafikdisplay mit Harmonischen-Darstellung
Robustes Gehäuse
Automatische Messbereichswahl (AC V)

Technische Daten

Wechselspannung AC
Messbereich 10 ... 600 V
Genauigkeit ±(0,5 % + 0,5 V)
Überlast 720 V RMS
Wechselstrom AC
Messbereich 0,2 ... 20 A
Genauigkeit ±(0,5 % + 0,1 A)
Überlast 1300 A mit Stromzange
Wirkleistung
Messbereich 0 ... 9,999 W
Genauigkeit ±(1 % + 0,008 kW)
Phasenwinkel
Messbereich -180 ... +180 °
Genauigkeit ±1°
Leistungsfaktor
Messbereich 0 ... 1
Genauigkeit ±0,04
Frequenz
Messbereich 45 ... 65 Hz
Auflösung 0,1 Hz
Genauigkeit ±0,1 Hz
Allgemeine technische Daten
Messfunktionen HOLD
Frequenz 40 ... 1000 Hz
Display Typ LCD
Displaygröße 3,7 Zoll
Speichermedium SD-Karte
Speicherkapazität 4 GB
Speicherintervall von 2 s
Speicherintervall bis 120 min.
Schnittstelle RS232
Norm(en) IEC 1010
Stromaufnahme Messgerät 500 mA DC
Stromaufnahme Stromzange 34 mA DC
Maximaler Leitungsdurchmesser 50 mm
Sicherheitsstandard CAT III 600 V
Menüsprache Englisch (US)
Spannungsversorgung 9V
Steckertyp Gerät-Eurostecker
Gewicht 1010 g
Weitere Gewichte Stromzange: 500 g (Kabel inkl.)
Weitere Abmessungen Stromzange: 210 x 64 x 33 mm
Betriebsbedingungen 0 ... 50 °C , 10 ... 80 % r. F.
Lagerbedingungen 0 ... 50 °C , 10 ... 80 % r. F.
Akku/Batterie 8 x 1,5 V AA Batterie , Alkali-Mangan
Kapazität 3000 mAh
Abmessungen ( L x B x H ) 225 x 125 x 64 mm

Produkt-Art: Netzwerkprüfgerät

Anzeige: LCD

Optische Anzeige: Ja

Messbuchsen: RS232

Abm.: (L x B x H) 125 x 64 x 225 mm

: Werksstandard (ohne Zertifikat)

Gewicht: 948 g

Bereich: Netzwerk

Messkategorie: CAT III 600 V

Breite: 64 mm

Höhe: 225 mm

Länge: 125 mm

Tiefe: 64 mm

Typ: PCE-PA 8300-1

Anzeige (Details): LCD

Spannungs-Versorgung (Details): 9 V

Dokumente & Downloads

Datenblatt

Datenblatt 2813621 PCE Instruments Leistungsmessgerät PCE-PA 8300-1 bis 600 V AC |3-Phasen Leistungs- & Netzstöranalysator |Datenspeicher

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2813621 PCE Instruments Leistungsmessgerät PCE-PA 8300-1 bis 600 V AC |3-Phasen Leistungs- & Netzstöranalysator |Datenspeicher

Beschreibung

Das Leistungsmessgerät besticht durch seine einfache Handhabung. Das Leistungsmessgerät speichert alle Messwerte auf einer SD-Karte. Das Leistungsmessgerät kann zur Leistungsmessung und zur Netzanalyse eingesetzt werden. Die Leistung kann vom Leistungsmesser bis zu 9999 MW gemessen werden. Zur Netzanalyse kann das Leistungsmessgerät Oberwellen und Harmonische bis zur 50ten Ordnung exakt bestimmen.

Alle Messwerte werden auf dem Grafik LCD dargestellt. Somit ist es kein Problem mit dem Leistungsmessgerät die Netzverzerrungen darzustellen. Zur Genauen Netz- und Leistungsanalyse können die Messdaten in einem frei einstellbaren Speicherintervall auf einer SD-Speicherkarte abgelegt werden. Dies ermöglicht Langzeitaufnahmen mit dem Leistungsmessgerät.
