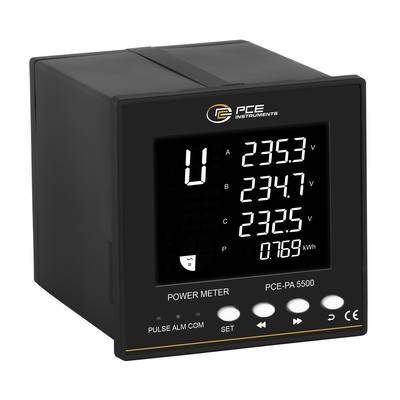

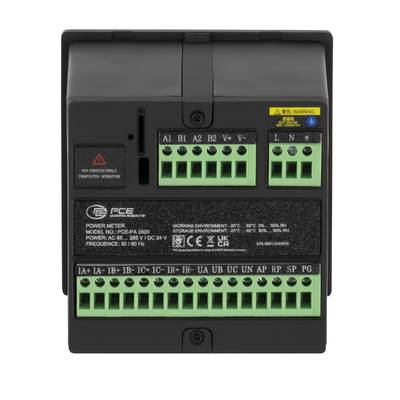

PCE Instruments Leistungsmesser PCE-PA 5500 Wechselspannung 30...264 V |Genauigkeitsklasse 0,5 |Energiezähler |RS485
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
3 Stück
Anzahl
Gesamt (CHF 123.91 / Stück)
CHF 123.91
zzgl. gesetzl. MwSt.
Nur noch 3 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-PA 5500
- Wechselspannung: 30 ... 264 V
- Wechselstrom direkt: 0,025 mA ... 5 A
- Energiezähler
- RS485 Modbus Schnittstelle
- Genauigkeitsklasse: 0,5
- Schwarz-Weiß LCD Display hochauflösend
Technische Daten
- Wechselspannung AC
- Messbereich 30 V ... 264 V
- Auflösung 0,1 V
- Genauigkeit 0,5 %
- Überlast 1500 VAC kontinuierlich, 2500 VAC, 50 ... 60 Hz für eine Minute
- Wechselstrom AC
- Messbereich 0,025 A ... 5 A
- Auflösung 0,01 A
- Genauigkeit 0,5 %
- Überlast 10-fach RMS für 1s.
- Wirkleistung
- Messbereich 0,75 W ... 1320 W
- Auflösung 0,01 W
- Genauigkeit 0,5 %
- Leistungsfaktor
- Messbereich -1 ... +1
- Auflösung 0,001
- Genauigkeit 0,5 %
- Frequenz
- Messbereich 45 Hz ... 65 Hz
- Auflösung 0,01 Hz
- Genauigkeit 0,5 %
- Oberwellenmessung (Harmonische)
- Messbereich 1 (Ordnungszahl) ... 50 (Ordnungszahl)
- Strombereich 20 ... 100 %
- Spannungsbereich 0.1 ... 100 %
- Allgemeine technische Daten
- Display Typ LCD mit Beleuchtung
- Displaygröße 3,4 Zoll
- Schnittstelle RS485
- Norm(en) IEC 62053-22, GB/T18215.322-2008, IEC61010-1
- Phasenverschiebung 0 ... 359.9 °
- Schalttafelausschnitt 96x96 mm
- Menüsprache Englisch
- Schutzklasse (Gerät) IP20
- Spannungsversorgung 100 ... 260 VAC, ca. 5 W
- Gewicht 474 g
- Tiefe 110 mm
- Betriebsbedingungen -20 ... 60 °C , 0 ... 95 % r.F
- Lagerbedingungen -20 ... 65 °C , 30 ... 80 % r.F
- Akku/Batterie 1x 3 V CR1225 , Lithium
- Kapazität 50 mAh
- Stecker
Schutzkontaktstecker
- Produkt-Art
Netz-Analysegerät
- Anzeige (Details)
3,4 Zoll LCD-Display
- Phasen-Erkennung
Ja
- Schutzleiter-Erkennung
Nein
Werksstandard (ohne Zertifikat)
- Spannungs-Versorgung (Details)
100 … 260 V/AC
- Abm.
(L x B x H) 96 x 96 x 120 mm
- Gewicht
474 g
- Messart
3phasig
1phasig
- Besonderheiten
Energiemessungen
Grafisches Display
- Breite
96 mm
- Höhe
120 mm
- Länge
96 mm
- Schnittstellen
RS-485
Dokumente & Downloads
Datenblatt
Datenblatt 3192934 PCE Instruments Leistungsmesser PCE-PA 5500 Wechselspannung 30...264 V |Genauigkeitsklasse 0,5 |Energiezähler |RS485
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3192934 PCE Instruments Leistungsmesser PCE-PA 5500 Wechselspannung 30...264 V |Genauigkeitsklasse 0,5 |Energiezähler |RS485
Beschreibung
Der Leistungsmesser ist ein kompaktes Instrument zur Messung und Anzeige von diversen Netzparametern in dreiphasigen Netzen. Dieser Leistungsmesser kann die Energiewerte von einzelnen Verbrauchern oder von elektrischen Abzweigen erfassen. Neben den Spannungen und Strömen wird die Schein-, Blind- und Wirkleistung sowie die Wirk- und Blindenergie gemessen und auf dem 68 x 55 mm großen Display angezeigt. Des weiteren ist in diesem Leistungsmesser eine RS485-Schnittstelle integriert über welche eine Integration in bestehende Anlagen ermöglicht wird. Die Kommunikation der RS485-Schnittstelle wird anhand des Modbus RTU Protokolls abgewickelt. So wird die Möglichkeit geboten, Messwerte aus dem Leistungsmesser auszulesen, oder Geräteeinstellungen zu lesen und zu ändern.
Der Leistungsmesser ist für den Schalttalfeleinbau mit einem Ausschnitt von 96x96 mm. Im Lieferumfang befindet sich eine durchsichtige Tür die an die Front befestigt werden kann, und somit das Gerät gegen Staub und Nässe schützt. Neben der vielen Messfunktionen bietet der Leistungsmesser Alarmfunktionen. Die stabile Stromversorgung hat für jeden Netzbetreiber oberste Priorität. Um Schwankungen in der Stromqualität und Störungen zu vermeiden, müssen Netzüberwachung, Steuerung und Automatisierung angepasst und optimiert werden.
Der Leistungsmesser ist für den Schalttalfeleinbau mit einem Ausschnitt von 96x96 mm. Im Lieferumfang befindet sich eine durchsichtige Tür die an die Front befestigt werden kann, und somit das Gerät gegen Staub und Nässe schützt. Neben der vielen Messfunktionen bietet der Leistungsmesser Alarmfunktionen. Die stabile Stromversorgung hat für jeden Netzbetreiber oberste Priorität. Um Schwankungen in der Stromqualität und Störungen zu vermeiden, müssen Netzüberwachung, Steuerung und Automatisierung angepasst und optimiert werden.
Ausführung
- LCD Display hochauflösend
Lieferumfang
- 1 x Leistungsmesser PCE-PA 5500
- 1 x Fronttür durchsichtig
- 1 x Schlitzschraubendreher
- 1 x Bedienungsanleitung
