PCE Instruments Hutschienen-Messgerät PCE-SCI-E

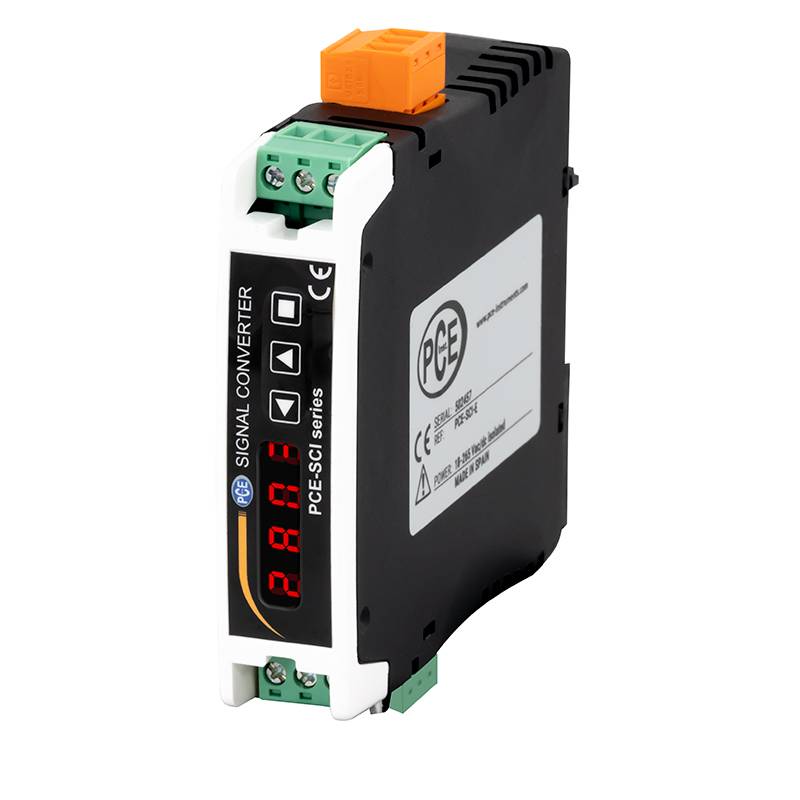

Schwarzes Signalwandlermodul mit orangenen und grünen Klemmleisten und roter LED-Anzeige, gekennzeichnet mit "PCE Instruments" und "PCE-SCI Serie".

Schwarzes DIN-Hutschienen-Industrialsignalwandlermodul mit beschrifteten Stromlaufplänen für Stromversorgung, Ein- und Ausgänge auf der Vorderseite.

PCE Instruments Elektronikmodul mit Etikett, das die Seriennummer 566166 und das Modell PCE-SCI-E anzeigt, betrieben mit 18-265 Vac/dc isoliert, hergestellt in Spanien.

PCE-SCI Signalwandler mit roter digitaler Anzeige, die 2803 anzeigt, drei Bedienungstasten und grünen Anschlussklemmen an beiden Enden.

1/4

Datenblatt (PDF)

Lieferung Do., 10. Dez. 2026

Anzahl

Stück

Gesamt (CHF 194.22 / Stück)

CHF 194.22

zzgl. MwSt.

Kostenfreier Versand

nur CHF 27.86

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-SCI-E

Hutschienenmontage
Messbereich 0 ... 600 V AC/DC
aktives und passives Ausgangssignal
Display und Tastenfeld zur Konfiguration
Frequenzmessung
Messbereich 0 ... 5 A AC/DC

Technische Daten

Allgemeine technische DatenSchutzklasse (Gerät) IP30
Spannungsversorgung 18 ... 265 V AC/DC isoliert,(20 ... 240 V AC/DC ±10 %)
Betriebsbedingungen 0 ... 50 °C , 0 ... 95 % r. F.
Lagerbedingungen -20 ... 70 °C , 0 ... 95 % r. F.
Abmessungen ( L x B x H ) 106 x 22,5 x 108 mm

Produkt-Art: Hutschienenmessgerät

Messfunktion: Spannung

Typ: PCE-SCI-E

Messbereich (max.): 600 V

: IP30
IK06

Einbau-Breite: 22.5 mm

Einbauhöhe: 108 mm

Abm.: (L x B x H) 106 x 22.5 x 108 mm

Gewicht: 150 g

Betriebsspannung max.: 265 V/AC
265 V/DC

Betriebsspannung min.: 18 V/AC
18 V/DC

Einbautiefe: 106 mm

Messkategorie: CAT II

Breite: 22.5 mm

Höhe: 108 mm

Länge: 106 mm

: Werksstandard (ohne Zertifikat)

Dokumente & Downloads

Datenblatt

Datenblatt 2583840 PCE Instruments Hutschienen-Messgerät PCE-SCI-E

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2583840 PCE Instruments Hutschienen-Messgerät PCE-SCI-E

Beschreibung

Der Messumformer hat einen einstellbaren Messbereich von 0 … 600 V AC/DC und kann somit die verschiedensten Spannungen messen. Zum Beispiel ist es möglich den Messumformer an Versorgungsleitung anzuschließen um die anliegende Spannung zu überwachen. Neben der Spannungsmessung kann der Messumformer auch den Strom mit einem maximal einstellbaren Messbereich von 0 … 5 A AC/DC direkt messen. Um den Strombereich zu erweitern kann an dem Messumformer ein Stromwandler angeschlossen werden. Der gemessene Wert wird anschließend vom Messumformer in ein genormtes analoges 4 … 20 mA oder 0 … 10 V Signal umgewandelt. Somit ist der Messumformer die ideale Erweiterung einer Prozesssteuerung.

Da Ein- und Ausgangsbereich identisch eingestellt werden können, kann der Messumformer zur galvanischen Entkopplung verwendet werden. Das Konfigurieren des Messumformers erfolgt direkt über das Tastenfeld. Somit wird kein zusätzliches Kabel oder Software für die Einstellungen des Signalwandlers benötigt. Der Messumformer wird auf einer DIN Hutschiene montiert. Betrieben wird der Messumformer mit einer Spannung von 18 ... 265 V AC/DC bei einer Frequenz von 45 ... 65 Hz.
