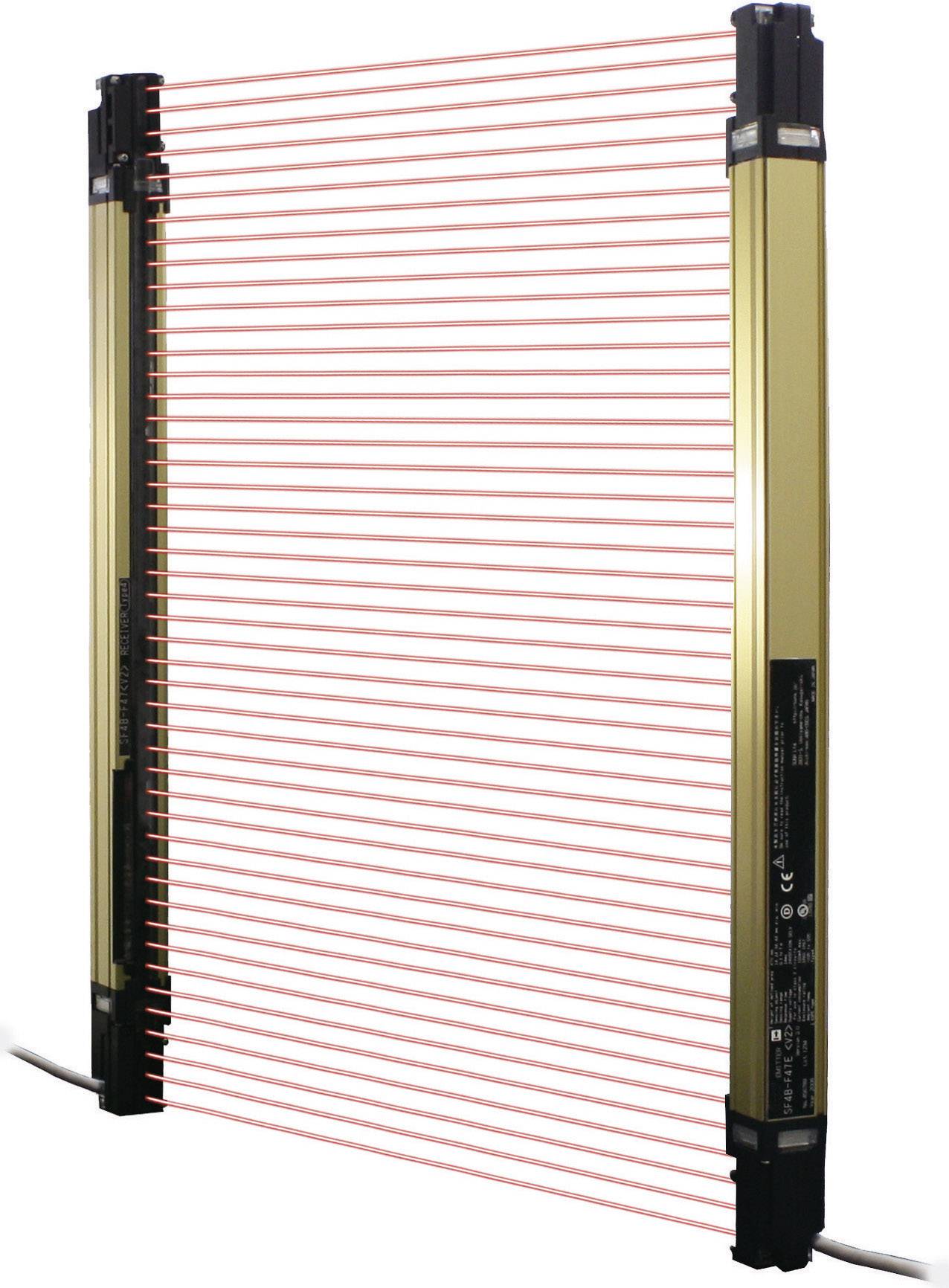

Panasonic Sicherheits-Lichtvorhang SF4B-H28(V2) Schutzfeldhöhe 550 mm Anzahl Strahlen: 28
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sicherheits-Lichtvorhang
Länge
30 mm
Höhe
550 mm
Typ
SF4B-H28(V2)
Anwendungsgebiet
Handschutz
Datenblatt (PDF)
Anzahl
Gesamt (CHF 1’803.84 / Stück)
CHF 1’803.84
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Sicherheitslichtvorhang SF4B, Typ4
Unser Service für Sie
Technische Daten
- Schutzfeldbreite: 0,3 - 9 m
- Kleinstes zu erkennendes Objekt: Ø25 mm
- Sendediode: Infrarot LED (870 nm)
- Sicherheitskategorie: EN 61496-1/2 (Typ 4)/ ISO 13849-1 (Kategorie 4, PLe)/ IEC 61508-1 bis 7 (SIL 3)
- Anschluss: Steckanschluss
- Ausgang (Ampere): Transistor (2 x PNP oder 2 x NPN/ umschaltbar) OSSD1/ OSSD2 (max.) 200 mA
- Produkt-Art
Sicherheits-Lichtvorhang
- Typ
SF4B-H28(V2)
- Anwendungsgebiet
Handschutz
- Betriebsspannung max.
24 V/DC
- Betriebsspannungsbereich
24 V/DC (max)
- Max. Stromaufnahme
230 mA
- Ansprechzeit
90 ms
- Kleinstes zu erkennendes Objekt (Durchmesser)
25 mm
- Sendertyp
LED Infrarot
- Wellenlänge
870 nm
- Ausgänge
2 x PNP
- Ausgangsstrom
200 mA
- Performance Level
PL e
- Safety Integrity Level
SIL 3
- Sicherheitskategorie
4
- Strahlen
28
- Strahlenabstand
20 mm
- Schutzfeldhöhe
550 mm
- Gesamt-Höhe
550 mm
- Inhalt
1 St.
IP67
- Länge
30 mm
- Breite
28 mm
- Höhe
550 mm
- Abm.
(L x B x H) 30 x 28 x 550 mm
- Min. Temperatur
-10 °C
- Max. Temperatur
+55 °C
Dokumente & Downloads
Datenblatt
Datenblatt 507112 Panasonic Sicherheits-Lichtvorhang SF4B-H28(V2) Schutzfeldhöhe 550 mm Anzahl Strahlen: 28
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 507112 Panasonic Sicherheits-Lichtvorhang SF4B-H28(V2) Schutzfeldhöhe 550 mm Anzahl Strahlen: 28
Beschreibung
Kompakte Sicherheitslichtvorhang-Serie für Handschutzsicherung. Schutzhöhe gleich Bauhöhe – keine Totzone. Große integrierte Status-LED-Anzeigen (rot/grün). Selbstdiagnosesystem mit Statusanzeige. Override-Funktion zum Betrieb der Maschine auch bei unterbrochenem Strahlengang. LED-Justieranzeige für einfache Montage. Automatische Übersprechunterdrückung zur Reduzierung von Störlichteinflüssen und Interferenz (ELCA-Funktion). Kurze Ansprechzeit mit 14 ms.
Anwendung: Gefahrenstellenabsicherung (z.B. an einer Presse, im Handlingsbereich einer Maschine, an einer Montagestation), Türabsicherung, Zugangssicherung (z.B. einer Roboterzelle oder eines Montagebereichs).
Anwendung: Gefahrenstellenabsicherung (z.B. an einer Presse, im Handlingsbereich einer Maschine, an einer Montagestation), Türabsicherung, Zugangssicherung (z.B. einer Roboterzelle oder eines Montagebereichs).
Ausführung
- 7-Segment-Fehleranzeige
- Integrierte Schützkontrolle
- Muting.
Lieferumfang
- 1 Sender-Einheit
- 1 Empfänger-Einheit
- Teststab SF4B-TR25 (Ø25 x 220mm) zur Funktionsprüfung.
