Panasonic Gabel-Lichtschranke PM-T65 PM-T65 T-Typ hellschaltend, dunkelschaltend 5 - 24 V/DC 1 St.

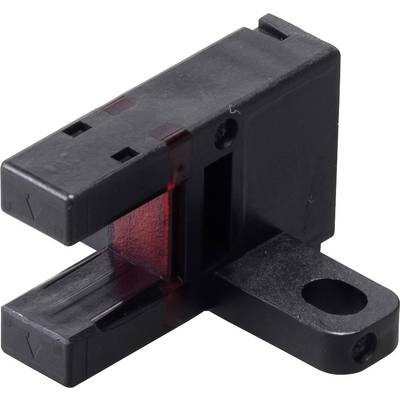

Ein schwarzer optischer Sensor mit rechteckigem Gehäuse und rotem Licht, montiert auf einer flachen Basis mit einem runden Loch rechts.

Abbildung ähnlich

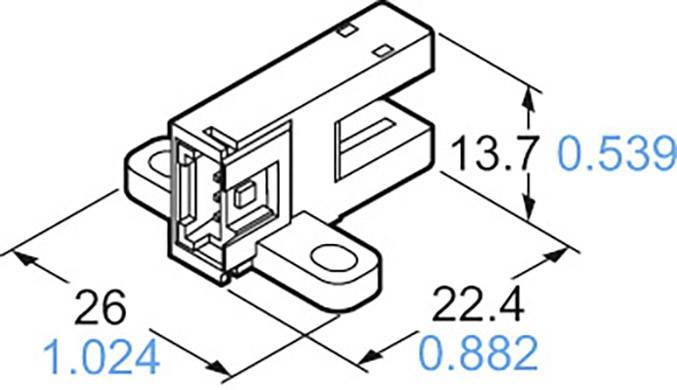

Technische Zeichnung eines rechteckigen Steckverbinders mit Maßangaben: Länge 26 mm, Breite 22,4 mm, Höhe 13,7 mm.

1/2

Abbildung ähnlich

Produkt-Art

Gabel-Lichtschranke

Ausführung

T-Typ

Funktionen

hellschaltend

dunkelschaltend

Betriebsspannung max.

24 V/DC

Anschluss

Stecker, 4 polig

Datenblatt (PDF)

Nicht verfügbar

Alternativen anzeigen

Gesamt (CHF 18.46 / Stück)

CHF 18.46

zzgl. gesetzl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Gabel-Lichtschranke, Serie PM (65)

Gabelweite 6mm
Kurze Ansprechzeit 20µs Hell-EIN
Ansprechzeit 80µs Dunkel-EIN
Fremdlichtunabhängig
Verpolungsschutz

Unser Service für Sie

Technische Daten

Produkt-Art: Gabel-Lichtschranke

Typ: PM-T65

Ausführung: T-Typ

Funktionen: hellschaltend
dunkelschaltend

Betriebsspannung min.: 5 V/DC

Betriebsspannung max.: 24 V/DC

Betriebsspannungsbereich: 5 - 24 V/DC

Ausgänge: NPN

Anschluss: Stecker, 4 polig

Gehäusematerial: PBT

Sendertyp: LED Infrarot

Wellenlänge: 855 nm

: IP40

Min. Temperatur: -25 °C

Max. Temperatur: +55 °C

Länge: 26 mm

Breite: 13.7 mm

Höhe: 22.4 mm

Abm.: (L x B x H) 26 x 13.7 x 22.4 mm

Dokumente & Downloads

Datenblatt

Datenblatt 1547430 Panasonic Gabel-Lichtschranke PM-T65 PM-T65 T-Typ hellschaltend, dunkelschaltend 5 - 24 V/DC 1 St.

Beschreibung

Gabellichtschranke in sehr kleiner Baugröße. Zwei Transistorausgänge Hell-EIN und Dunkel-EIN. LED-Anzeige des Schaltzustandes. Strahlmarkierungen für einfache Einstellung. Unempfindlich gegen Vibrationen und Stöße.
Anwendungsgebiete: Kontaktloser Schalter, Objekterkennung (z.B. Münzen), Positionserkennung, Abtastung (z.B. Passermarken), Codierscheibenabfrage, Drehzahl- und Geschwindigkeitserfassung, Bandrissprüfung.
