Panasonic Gabel-Lichtschranke PM-L25 PM-L25 L-Typ hellschaltend, dunkelschaltend 5 - 24 V/DC 1 St.

Ein schwarzer, rechteckiger Sensor von Panasonic mit rotem Lichteinsatz. Modellnummer 'PM-L25' ist sichtbar. Sensor ist angeschlossen.

Abbildung ähnlich

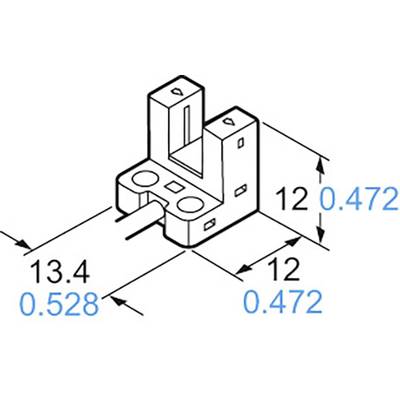

Technische Zeichnung eines Bauteils mit den Maßen: Breite 13,4 mm, Höhe 12 mm. Weitere Markierungen: 0,528 und 0,472 an verschiedenen Stellen.

1/2

Abbildung ähnlich

Produkt-Art

Gabel-Lichtschranke

Ausführung

L-Typ

Funktionen

hellschaltend

dunkelschaltend

Betriebsspannung max.

24 V/DC

Anschluss

Kabel, offenes Ende

Datenblatt (PDF)

Bald verfügbar

Anzahl

Stück

Gesamt (CHF 21.23 / Stück)

CHF 21.23

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Gabel-Lichtschranke, Serie PM (25)

Gabelweite 6mm
Kurze Ansprechzeit 20µs Hell-EIN
Ansprechzeit 80µs Dunkel-EIN
Fremdlichtunabhängig
Verpolungsschutz

Unser Service für Sie

Technische Daten

Produkt-Art: Gabel-Lichtschranke

Typ: PM-L25

Ausführung: L-Typ

Funktionen: hellschaltend
dunkelschaltend

Betriebsspannung min.: 5 V/DC

Betriebsspannung max.: 24 V/DC

Betriebsspannungsbereich: 5 - 24 V/DC

Ausgänge: NPN

Anschluss: Kabel, offenes Ende

Kabellänge: 1.00 m

Gehäusematerial: PBT

Sendertyp: LED Infrarot

Wellenlänge: 855 nm

: IP64

Min. Temperatur: -25 °C

Max. Temperatur: +55 °C

Länge: 13.4 mm

Breite: 12 mm

Höhe: 12 mm

Abm.: (L x B x H) 13.4 x 12 x 12 mm

Dokumente & Downloads

Datenblatt

Datenblatt 1547471 Panasonic Gabel-Lichtschranke PM-L25 PM-L25 L-Typ hellschaltend, dunkelschaltend 5 - 24 V/DC 1 St.

Zertifikat

Zertifikat 1547471 Panasonic Gabel-Lichtschranke PM-L25 PM-L25 L-Typ hellschaltend, dunkelschaltend 5 - 24 V/DC 1 St.

Beschreibung

Gabellichtschranke in sehr kleiner Baugröße. Zwei Transistorausgänge Hell-EIN und Dunkel-EIN. LED-Anzeige des Schaltzustandes. Strahlmarkierungen für einfache Einstellung. Unempfindlich gegen Vibrationen und Stöße.
Anwendungsgebiete: Kontaktloser Schalter, Objekterkennung (z.B. Münzen), Positionserkennung, Abtastung (z.B. Passermarken), Codierscheibenabfrage, Drehzahl- und Geschwindigkeitserfassung, Bandrissprüfung.
