ORBIS Zeitschalttechnik kW-Zähler OB709600 Drehstromzähler digital 1.5 A MID-konform: Nein 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Drehstromzähler
Laststrom
1.5 A
Anzeige
digital
Zählerart
Wirk- und Blindleistungszähler (Indirekte Wandlermessung x/5 A)
Betriebsspannung (Details)
230 V/AC
Datenblatt (PDF)
Anzahl
Gesamt (CHF 120.21 / Stück)
CHF 120.21
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details

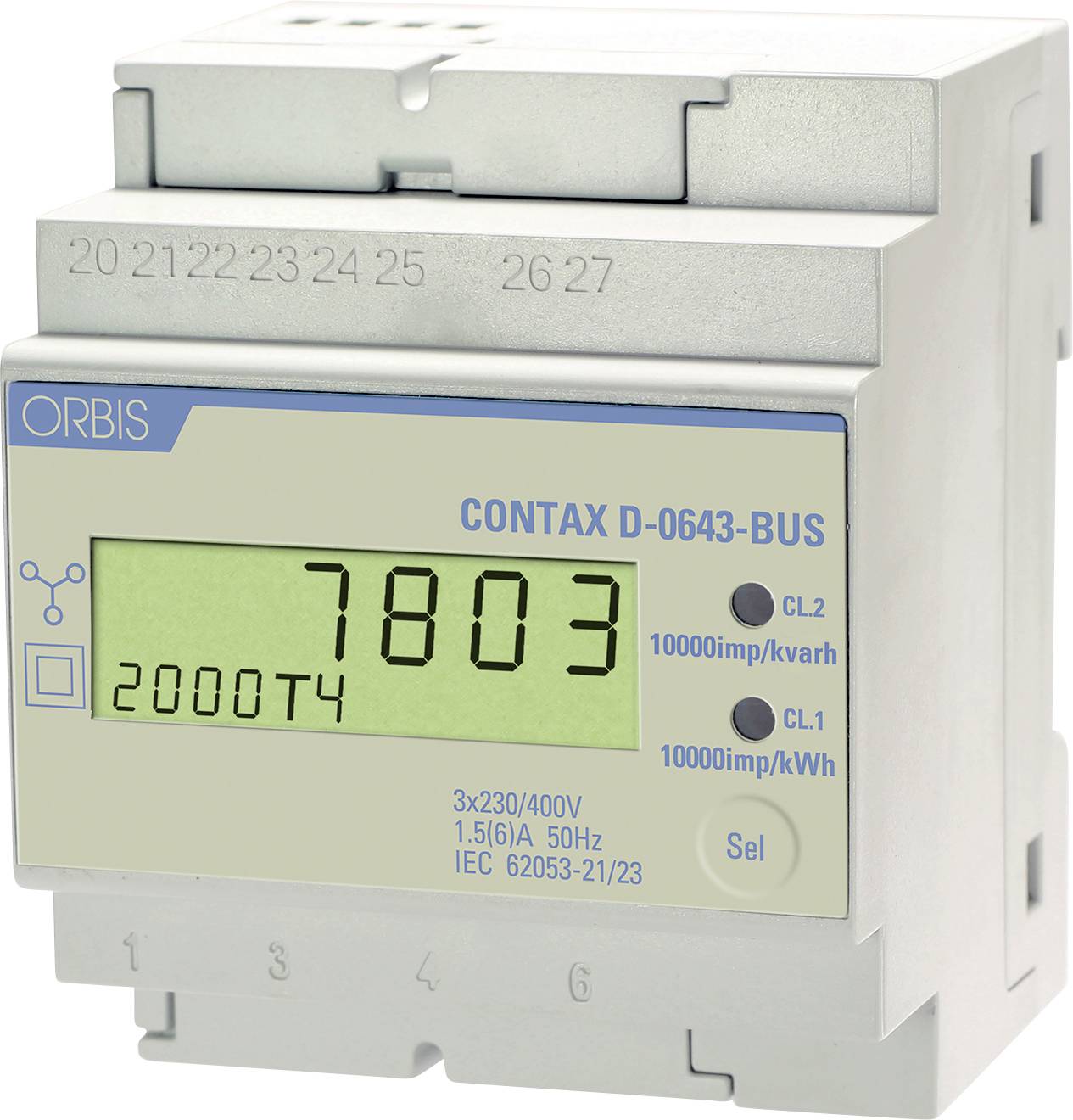

CONTAX D-0643 BUS dreiphasiger digitaler Drehstromzähler
- Indirekte Messung über Stromwandler mit programmierbarem Wandlerverhältnis bis zu 5000/5 A
- Integrierte RS485-Schnittstelle mit Modbus-RTU-Protokoll zur Einbindung in Energiemanagementsysteme
- Multifunktionale Messung von Wirk- und Blindenergie, Leistung, Spannung, Strom sowie Leistungsfaktor
- Unterstützt die Programmierung von bis zu 4 Tarifen sowie internen Speicher für Lastgangaufzeichnungen
Technische Daten
- Indirekte Messung x/5 A
- RS485 Modbus RTU
- Tarifumschaltung (bis zu 4 Tarife)
- Lastgangspeicher
- S0-Impulsausgang (10000 Imp/kWh)
- Zählerart
Wirk- und Blindleistungszähler (Indirekte Wandlermessung x/5 A)
- Produkt-Art
Drehstromzähler
- Laststrom
1.5 A
- Anzeige
digital
- Betriebsspannung (Details)
230 V/AC
- Besonderheit
Programmierbares Wandlerverhältnis über Modbus bis 5000/5 A
bis zu 4 Tarife programmierbar
- Herstellerfarbe
Grau
Weiß
- Abm.
(L x B x H) 65 x 72 x 90 mm
- Gewicht
300 g
- Anlauf-Strom
10 mA
- Anzeige
Mehrzeilige LCD-Anzeige zur Darstellung aller elektrischen Parameter und Zählerstände
- Anzeigebereich
0,0 bis 999 999,9 kWh / kvarh
- Ausführung
Modularer Reiheneinbauzähler für 35 mm DIN-Hutschiene (gemäß EN 60715)
- Betriebsspannung
230 V/AC
400 V/AC
- Eigen-Verbrauch
2 W
- Eigen-Verbrauch
Geringer Energieverbrauch der internen Messelektronik
- Einbau-Breite
72
- Einbau-Länge
90 mm
- Frequenz
50 Hz
- Genauigkeits-Klasse
Klasse 1 (Wirkenergie) / Klasse 2 (Blindenergie)
- MID-Zulassung
Nein
- Messfunktion
Wirkenergie
Spannung
Strom
Wirkleistung
Blindleistung
Scheinleistung
Frequenz
- Nennspannungs-Bereich
195 bis 276 V/AC
- Netzspannung (max.)
276 V/AC
- Netzspannung (min.)
195 V
- Breite
72 mm
- Höhe
90 mm
- Länge
65 mm
- Strom (max.)
6 A
- Strom (min.)
0.01 A
- Strom-Bereich
0.01 bis 6 A
- Typ
kW-Zähler
- Wirk-Strombereich
0,01 A bis 6 A
- Wirkfaktor Cos φ (max.)
1
- Wirkfaktor Cos φ (min.)
0
- Wirkleistung (max.)
3.460 kW
- Wirkleistungs-Bereich
3.460 kW (max)
Dokumente & Downloads
Datenblatt
Datenblatt 3828162 ORBIS Zeitschalttechnik kW-Zähler OB709600 Drehstromzähler digital 1.5 A MID-konform: Nein 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3828162 ORBIS Zeitschalttechnik kW-Zähler OB709600 Drehstromzähler digital 1.5 A MID-konform: Nein 1 St.
Beschreibung
Digitaler Energiezähler mit indirekter Messung über Stromwandler bis zu 5000/5 A (programmierbar über Modbus). RS-485-Ausgang und Modbus-Protokoll (RTUd), das den Anschluss des Geräts an ein Energieüberwachungssystem ermöglicht. Möglichkeit der Programmierung von bis zu 4 Tarifen. Interner Registerspeicher und Möglichkeit zur Anzeige und Änderung der Lastkurvenregister.
Ausführung
- Beleuchtete digitale LCD-Anzeige
- RS485-Kommunikationsschnittstelle (Modbus RTU)
- S0-Impulsausgang gemäß EN 62053-31
- Programmierbare Wandlerverhältnisse (Sekundärstrom /5 A)
- Plombierbare Klemmenabdeckung zum Schutz vor Manipulation
Lieferumfang
- 1x Drehstromzähler ORBIS CONTAX D-0643 BUS (OB709600)
- Bedienungs- und Montageanleitung
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
