ORBIS Zeitschalttechnik kW-Zähler OB708600 Drehstromzähler digital 63 A 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Drehstromzähler
Laststrom
63 A
Anzeige
digital
Zählerart
Wirkleistungszähler (Direktmessung)
Betriebsspannung (Details)
230 V/AC
Datenblatt (PDF)
Anzahl
Gesamt (CHF 77.66 / Stück)
CHF 77.66
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details

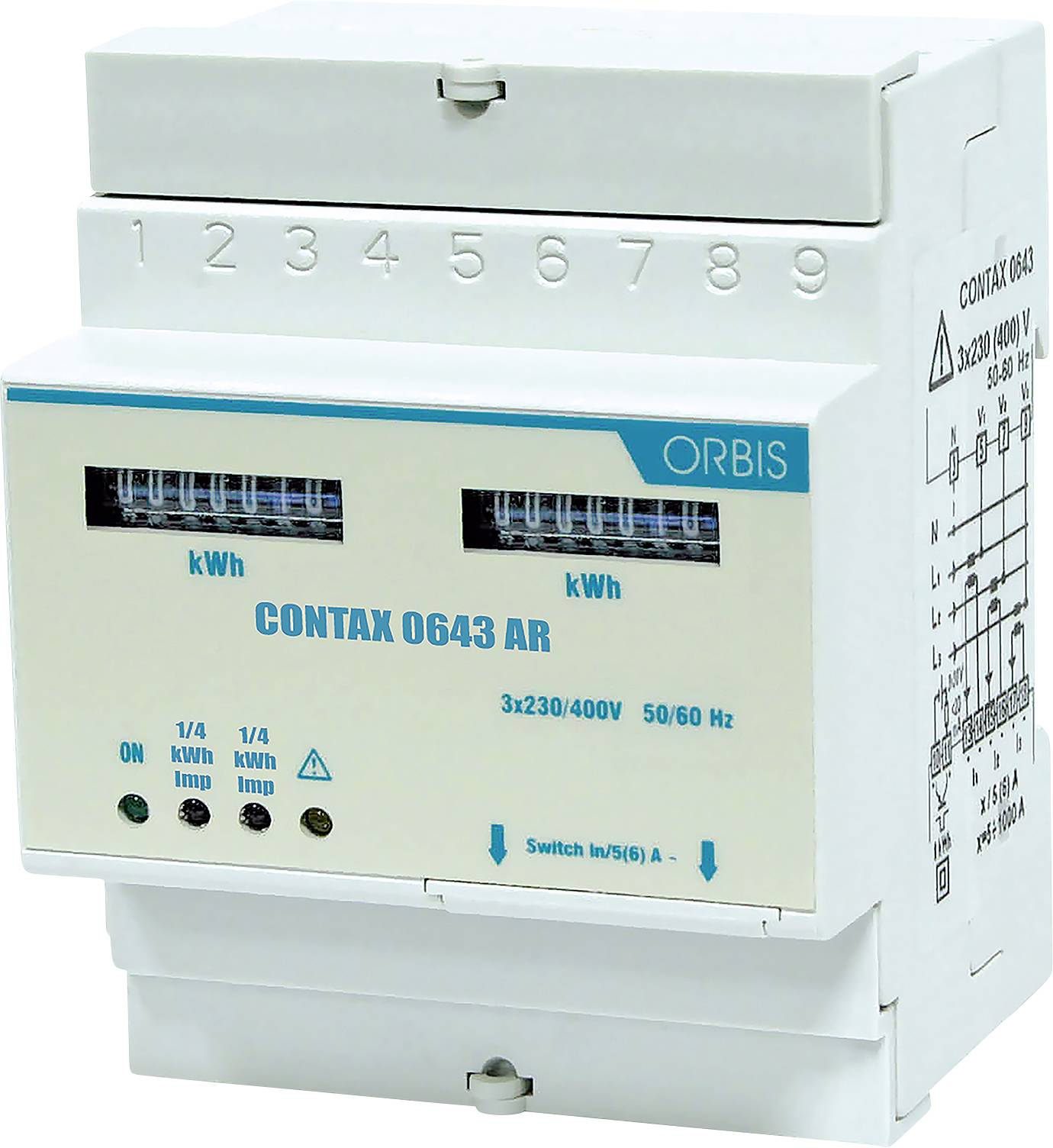

CONTAX 0643 AR S0 Dreiphasiger digitaler Energie-/Stromzähler für die Hutschienenmontage (3x230/400 V AC)
- Dreiphasen-Drehstromzähler für DIN-Schiene (3 TE),
- Direktmessung bis 63 A,
- digitale LC-Anzeige
- integrierte RS485-Schnittstelle (Modbus RTU / BUS) zur Fernauslesung
Technische Daten
- Betriebstemperatur: -20 °C bis +55 °C
- Zählerart
Wirkleistungszähler (Direktmessung)
- Produkt-Art
Drehstromzähler
- Laststrom
63 A
- Anzeige
digital
- Betriebsspannung (Details)
230 V/AC
- Besonderheit
Integrierte RS485-Kommunikationsschnittstelle (Modbus RTU) zur Datenfernübertragung
- Herstellerfarbe
Grau
Weiß
- Abm.
(L x B x H) 65 x 54 x 90 mm
- Gewicht
300 g
- Anlauf-Strom
20 mA
- Anlauf-Strom
Empfindlicher Anlauf ab 0,02 A zur präzisen Erfassung kleinster Grundlasten
- Anzeige
7-stelliges LCD-Display
- Anzeigebereich
0,0 bis 999 999,9 kWh
- Ausführung
Modulares Einbaugerät für 35 mm DIN-Hutschiene (3 TE)
- Betriebsspannung
230 V/AC
400 V/AC
- Eigen-Verbrauch
2 W
- Eigen-Verbrauch
Geringer Eigenverbrauch der internen Mess- und Elektronikkomponenten
- Einbau-Breite
54
- Einbau-Länge
90
- Frequenz
50 Hz
- Genauigkeits-Klasse
Klasse 1 / Klasse B
- Messfunktion
Wirkenergie
Spannung
Strom
Wirkleistung
- Nennspannungs-Bereich
196 bis 276 V/AC
- Netzspannung (max.)
276 V/AC
- Netzspannung (min.)
196 V/AC
- Breite
54 mm
- Höhe
90 mm
- Länge
65 mm
- Strom (max.)
63 A
- Strom (min.)
0.02 A
- Strom-Bereich
0.02 bis 63 A
- Typ
kW-Zähler
- Wirk-Leistungsbereich
0 bis 43,5 W
- Wirk-Strombereich
0,02 A bis 63 A
- Wirkfaktor Cos φ (max.)
1
- Wirkfaktor Cos φ (min.)
0
- Wirkleistung (max.)
43.5 W
- Wirkleistung (min.)
4.6 W
- Wirkleistungs-Bereich
4.6 bis 43.5 W
Dokumente & Downloads
Datenblatt
Datenblatt 3828126 ORBIS Zeitschalttechnik kW-Zähler OB708600 Drehstromzähler digital 63 A 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3828126 ORBIS Zeitschalttechnik kW-Zähler OB708600 Drehstromzähler digital 63 A 1 St.
Beschreibung
Der ORBIS CONTAX D-6332 BUS (OB708600) ist ein kompakter, digitaler Drehstromzähler zur Hutschienenmontage. Er eignet sich ideal für die präzise Wirkverbrauchserfassung in gewerblichen, industriellen und privaten Unterverteilungen und ermöglicht dank seiner integrierten RS485-BUS-Schnittstelle eine nahtlose Einbindung in Gebäudeleittechnik- und Energiemanagementsysteme.
Ausführung
- 7-stellige LCD-Anzeige (6 Hauptstellen + 1 Nachkommastelle)
- Blaue Display-Hintergrundbeleuchtung
- RS485-Kommunikationsanschluss (Modbus RTU)
- S0-Impulsausgang (800 Imp/kWh)
- Plombierbare Klemmenabdeckungen
- Status-LED für Impuls- und Kommunikationsanzeige
Lieferumfang
- 1x Drehstromzähler ORBIS CONTAX D-6332 BUS (OB708600),
- Bedienungs- und Montageanleitung
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
