ORBIS Zeitschalttechnik kW-Zähler OB7010002 Wechselstromzähler digital 100 A MID-konform: Ja 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Wechselstromzähler
Laststrom
100 A
Anzeige
digital
Eichung
Geeicht
Zählerart
Wirkleistungszähler (Direktmessung, MID-geprüft)
Datenblatt (PDF)
Anzahl
Gesamt (CHF 138.71 / Stück)
CHF 138.71
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
CONTAX D-10043 BUS S0 MID digitaler Multifunktions-Drehstromzähler
- MID-Konformitätserklärung für abrechnungsrelevante Messungen.
- Direktmessung bis 100 A Wechselstrom auf nur 1 TE Gehäusebreite.
- Integrierte RS485-Modbus-RTU-Schnittstelle und S0-Impulsausgang.
- Gut ablesbare, hintergrundbeleuchtete LCD-Anzeige.
Technische Daten
- Schutzart: IP20 (Gehäuse IP51 frontseitig)
- Schutzklasse: II
- Betriebstemperatur: -25 °C bis +55 °C; Anschlüsse
- Zählerart
Wirkleistungszähler (Direktmessung, MID-geprüft)
- Produkt-Art
Wechselstromzähler
- Laststrom
100 A
- Anzeige
digital
- Eichung
Geeicht
- Betriebsspannung (Details)
230 V/AC
- Besonderheit
Amtlich geeichtes MID-Gerät mit integrierter Modbus-RTU-Bus-Kommunikation bei minimaler Baubreite (1 TE)
- Herstellerfarbe
Weiß
Grau
- Abm.
(L x B x H) 62 x 18 x 90 mm
- Gewicht
120 g
- Anlauf-Strom
20 mA
- Anzeige
7-stelliges LCD-Display ($6+1$ Stellen, z. B. 999999,9 kWh)
- Anzeigebereich
0,0 bis 999 999,9 kWh
- Ausführung
Modulariäs-Einbaugerät für 35 mm DIN-Hutschiene (1 TE)
- Betriebsspannung
230 V/AC
- Eigen-Verbrauch
0.4 W
- Eigen-Verbrauch
Sehr geringer Standby-Eigenverbrauch der Mess- und Elektronikkomponenten
- Einbau-Breite
18
- Einbau-Länge
90 mm
- Frequenz
50 Hz
- Genauigkeits-Klasse
Klasse B / Klasse 1
- MID-Zulassung
Ja
- Messfunktion
Wirkenergie
Strom
Spannung
Frequenz
- Nennspannungs-Bereich
195 bis 265 V/AC
- Netzspannung (max.)
265 V/AC
- Netzspannung (min.)
195 V/AC
- Breite
18 mm
- Höhe
90 mm
- Länge
62 mm
- Strom (max.)
100 A
- Strom (min.)
0.02 A
- Strom-Bereich
0.02 bis 100 A
- Typ
kW-Zähler
- Wirk-Leistungsbereich
0 bis 23 kW
- Wirk-Strombereich
0,02 A bis 100 A
- Wirkfaktor Cos φ (max.)
1
- Wirkfaktor Cos φ (min.)
0
- Wirkleistung (max.)
23 kW
- Wirkleistung (min.)
4.6 W
- Wirkleistungs-Bereich
4.6 bis 23 kW
Dokumente & Downloads
Datenblatt
Datenblatt 3828164 ORBIS Zeitschalttechnik kW-Zähler OB7010002 Wechselstromzähler digital 100 A MID-konform: Ja 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3828164 ORBIS Zeitschalttechnik kW-Zähler OB7010002 Wechselstromzähler digital 100 A MID-konform: Ja 1 St.
Beschreibung

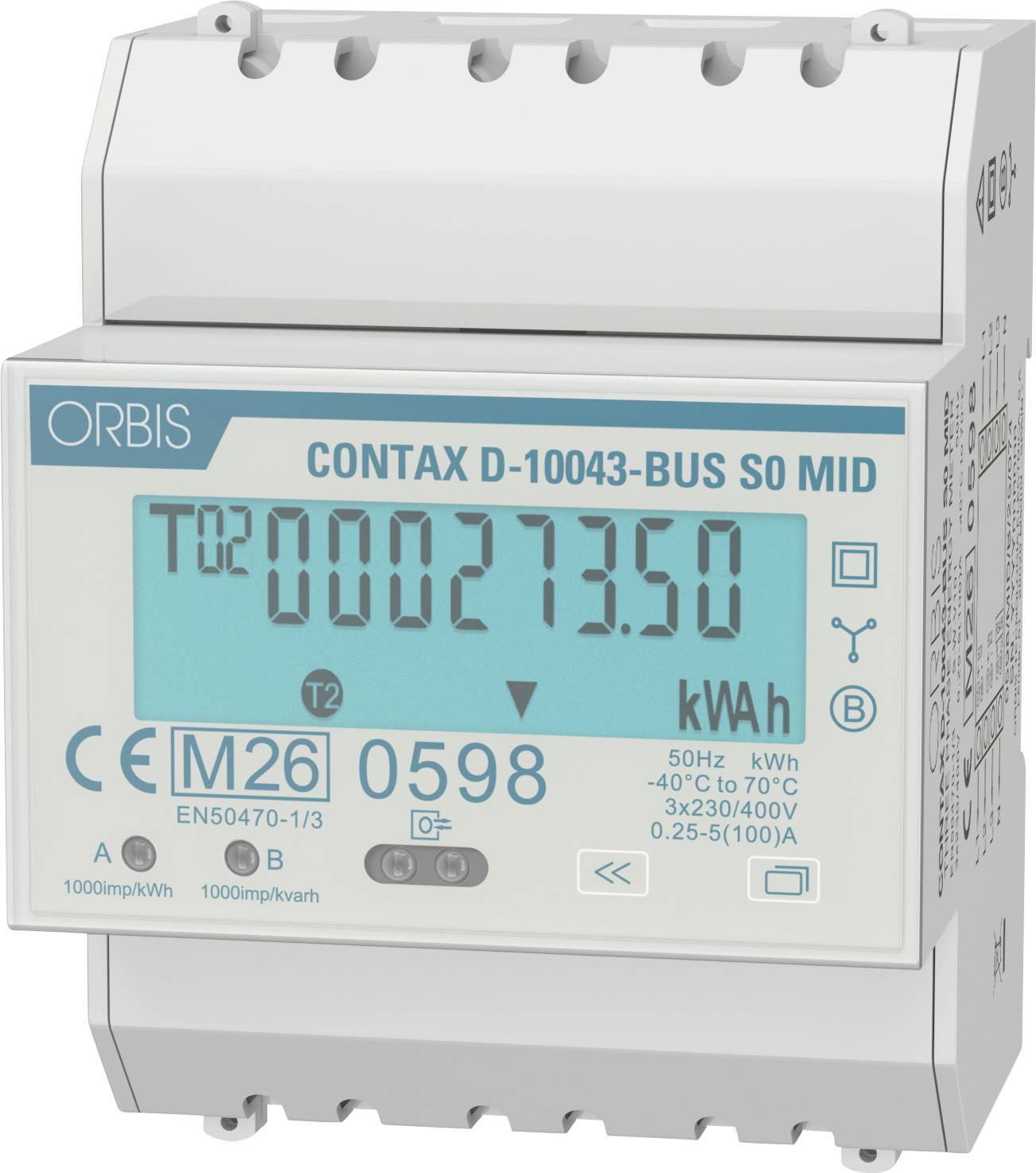

CONTAX D-10043-BUS S0 MID vereint Genauigkeit und Benutzerfreundlichkeit in einem kompakten Design. Seine hintergrundbeleuchtete Digitalanzeige ermöglicht es Ihnen, die Energiedaten übersichtlich abzurufen. Die zwei Tasten erleichtern die Navigation und Konfiguration ohne externe Hilfsmittel. RS485 Modbus-Kommunikation, optischer Anschluss und konfigurierbare S0-Ausgänge ermöglichen die Integration in Energiemanagementsysteme. Entspricht der MID-Richtlinie und garantiert Genauigkeit und Zuverlässigkeit.
Ausführung
- 6+1-stellige digitale LCD-Anzeige mit Hintergrundbeleuchtung.
- RS485-Kommunikationsschnittstelle (Modbus RTU Protocol).
- S0-Impulsausgang nach IEC 62053-31.
- Plombierbare Klemmenabdeckung zum Schutz vor Manipulation.
- Status-LED zur Anzeige des Impuls- und Kommunikationsstatus.
Lieferumfang
- 1x Wechselstromzähler ORBIS CONTAX D-10043-BUS S0 MID (OB7010002)
- 1x Bedienungs- und Montageanleitung inkl. MID-Konformitätserklärung
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
