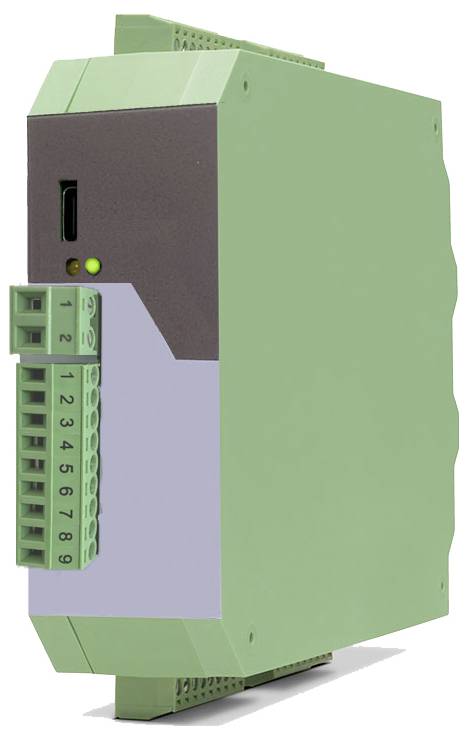

Motrona 6890.5020.RL 6890.5020.RL Drehzahlwächter Anzahl Relais-Ausgänge: 4
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Drehzahlwächter
Anzahl Relais-Ausgänge
4
Betriebsspannung
30 V/DC
Typ
6890.5020.RL
Mess-Eingänge
Impulseingang im Format A. B. 90° [HTL] oder A. /A. B. /B [RS422] auch 1-spurig möglich; SSI-Ein-/Ausgang im Format CLOCK+. CLOCK-. DATA+. DATA- [RS422]. 32 Bit SSI; Start-Stop-Schnittstelle für absolute Wegaufnehmer und magnetostriktive Sensoren; Control-Eingänge – Anzahl: 5; Inkremental-Eingänge – Spuren: A. B (HTL Single Ended. TTL Single Ended) A. /A. B. /B (RS422. HTL Differential); Inkremental-Eingänge – Konfigurationen: RS-422. HTL Differenziell. HTL Single Ended. TTL; Control-Eingänge – Format: HTL. PNP (Low 0 … 3 V. High 9 … 30 V); Start/Stop-Schnittstelle – RS422 Eingang: 1 x (Start Stop. /Start Stop); 1x (Init In. /Init In)
Datenblatt (PDF)
Anzahl
Gesamt (CHF 491.95 / Stück)
CHF 491.95
inkl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Control-Eingänge – Anzahl: 5
- Control-Eingänge – Ansprechzeit: ca. 1ms
- Control-Eingänge – Belastung: max. 2 mA bei 24VDC
- Control-Ausgänge – Anzahl: 4
- Control-Ausgänge – Ansprechzeit: min. 1 ms (Je nach „Sampling Time (s)“ und „Average Filter“ Einstellung etc.)
- Gehäuse – Material: Kunststoff
- Gehäuse – Montage: auf 35 mm Hutschiene
- Gehäuse – Abmessungen (B x H x T): 34 x 100 x 131 mm
- Gehäuse (ohne Anschlüsse) – Schutzart: IP20
- Umgebungsbedingungen – Höhenlage: max. 2000 m ü.NN
- Geberversorgung – Ausgangsspannung: 5 VDC und 24 VDC (ca.1 V kleiner als Eingangsspannung)
- Geberversorgung – Ausgangsstrom: max. 200 mA
- Inkremental-Eingänge – Spuren: A, B (HTL Single Ended, TTL Single Ended) A, /A, B, /B (RS422, HTL Differential)
- Inkremental-Eingänge – Konfigurationen: RS-422, HTL Differenziell, HTL Single Ended, TTL
- Inkremental-Eingänge – RS422: max. 1 MHz (RS-422 Differenzsignal > 0.5 V)
- Inkremental-Eingänge – HTL Differenziell: max. 1 MHz (HTL Differenzsignal > 1 V)
- Inkremental-Eingänge – HTL Single Ended: max. 350kHz, (Low: 0 … 5V, High: 9 … 30 V)
- Inkremental-Eingänge – TTL: max. 350kHz, (Low: 0 … 0.6V, High: 2.2 … 5V Genauigkeit
- SSI-Schnittstelle – SSI Ein- / Ausgang: TTL differentiell (RS422)
- SSI-Schnittstelle – Spuren: Clock out, /Clock out, Data, /Data, Clock in, /Clock in
- SSI-Schnittstelle – Konfiguration: Master oder Slave
- SSI-Schnittstelle – Format: Binär- oder Gray-Code
- SSI-Schnittstelle – Auflösung: 10 … 32 Bit
- SSI-Schnittstelle – Belastung: Ri = ca. 13 kOhm
- Control-Ausgänge – Ausgangsstrom: max. 100 mA
- Umgebungstemperatur – Betrieb: -20°C … +60°C (nicht kondensierend)
- Spannungsversorgung DC – Schutzschaltung: Verpolungsschutz
- Spannungsversorgung DC – Stromaufnahme: ca. 60 mA (unbelastet)
- Absicherung – extern: T 0,5 A
- Control-Eingänge – Format: HTL, PNP (Low 0 … 3 V, High 9 … 30 V)
- Analog-Ausgang – Konfiguration: Strom- oder Spannungsausgang
- Analog-Ausgang – Stromausgang: 0/4 … 20 mA (Bürde: max. 270 Ohm) Auflösung 16 Bit
- Analog-Ausgang – Ansprechzeit: < 1 ms
- Relais-Ausgänge – (Option RL) Konfiguration: Wechsler (potenzialfrei)
- Relais-Ausgänge – AC-Schaltvermögen: 115VAC / 0,6A oder 230VAC / 0,3A
- Relais-Ausgänge – DC-Schaltvermögen: 30VDC / 2A
- Relais-Ausgänge – Ansprechzeit: ca. 4 ms
- Ausfallrate – MTBF in Jahren: 55,8 a
- Spannungsversorgung DC – Eingangsspannung: 18 … 30 VDC
- Anschluss – Anschlussart: Schraubklemme, 1,5 mm² / AWG 16
- SSI-Schnittstelle – Frequenz: 100 kHz - 2 MHz (einstellbar)
- Start/Stop-Schnittstelle – RS422 Eingang: 1 x (Start Stop, /Start Stop); 1x (Init In, /Init In)
- Start/Stop-Schnittstelle – RS422 Ausgang: 1 x (Init Out, /Init Out)
- Start/Stop-Schnittstelle – Pulsbreite Init-Pulse: 1…9 µs (einstellbar)
- Start/Stop-Schnittstelle – Frequenz Init-Pulse: 62,5 Hz - 5000 Hz (einstellbar)
- Start/Stop-Schnittstelle – Taktfrequenz Zeitmessung: 48 MHz
- Start/Stop-Schnittstelle – Auflösung: Abhängig von Wellenleitergeschwindigkeit des Gebers.
- Analog-Ausgang – Spannungsausgang: -10…+10 V (max. 2 mA)
- Control-Ausgänge – Format / Pegel: 5 … 30 V (je nach Spannung an COM+), PNP
- Serielle Schnittstelle – Format: RS232
- Serielle Schnittstelle – Baudrate: 9600, 19200, 38400 oder 115200 Baud
- Serielle Schnittstelle – Datenformat: 8-even-1, 8-odd-1, 8-none-1, 8-none-2
- USB-Schnittstelle – Ausführung: USB-C
- USB-Schnittstelle – Datenformat: 8-none-1
- USB-Schnittstelle – Baudrate: 115200 Baud
- Anzeige – LED: Grüne LED (Betriebsbereitschaft) Gelbe LED (Fehler)
- Typ
6890.5020.RL
- Produkt-Art
Drehzahlwächter
- Anzahl Relais-Ausgänge
4
- Mess-Eingänge
Impulseingang im Format A. B. 90° [HTL] oder A. /A. B. /B [RS422] auch 1-spurig möglich; SSI-Ein-/Ausgang im Format CLOCK+. CLOCK-. DATA+. DATA- [RS422]. 32 Bit SSI; Start-Stop-Schnittstelle für absolute Wegaufnehmer und magnetostriktive Sensoren; Control-Eingänge – Anzahl: 5; Inkremental-Eingänge – Spuren: A. B (HTL Single Ended. TTL Single Ended) A. /A. B. /B (RS422. HTL Differential); Inkremental-Eingänge – Konfigurationen: RS-422. HTL Differenziell. HTL Single Ended. TTL; Control-Eingänge – Format: HTL. PNP (Low 0 … 3 V. High 9 … 30 V); Start/Stop-Schnittstelle – RS422 Eingang: 1 x (Start Stop. /Start Stop); 1x (Init In. /Init In)
- Betriebsspannung
30 V/DC
- Abm.
(L x B x H) 140 x 34 x 118 mm
- Einbau-Tiefe
131 mm
- Gewicht
160 g
- Breite
34 mm
- Höhe
118 mm
- Länge
140 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3805210 Motrona 6890.5020.RL 6890.5020.RL Drehzahlwächter Anzahl Relais-Ausgänge: 4
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3805210 Motrona 6890.5020.RL 6890.5020.RL Drehzahlwächter Anzahl Relais-Ausgänge: 4
Beschreibung
Das multifunktionale Gerät bietet eine leistungsfähige Option zur Steuerung und Auswertung von Inkrementalgebern, Absolutwertgebern sowie Wegaufnehmern mit Start-Stopp-Schnittstelle.
Optional ist das Gerät auch ohne 4 Relaisausgänge erhältlich. Das Gerät überwacht unter anderem Stillstand und Drehrichtung.
Optional ist das Gerät auch ohne 4 Relaisausgänge erhältlich. Das Gerät überwacht unter anderem Stillstand und Drehrichtung.
Ausführung
- Impulseingang im Format A, B, 90° [HTL] oder A, /A, B, /B [RS422] auch 1-spurig möglich
- Eingangsfrequenz bis 1 MHz
- SSI-Ein-/Ausgang im Format CLOCK+, CLOCK-, DATA+, DATA- [RS422], 32 Bit
- SSI Taktfrequenz von 100 kHz ... 2 MHz
- Start-Stop-Schnittstelle für absolute Wegaufnehmer und magnetostriktive Sensoren
- 4 Steuerausgänge
- 16 Bit Analogausgang (± 10 V bzw. 0/4 ... 20 mA)
- 4 Relaisausgänge
- Spannungsversorgung 18 ... 30 VDC
- Hilfsspannungsausgang +5 V zur Versorgung von TTL-Gebern
- Kompaktgehäuse zur Montage auf 35 mm Hutschiene (nach EN 60715)
- Einfache Parametrierung über Bedieneroberfläche OS (Freeware)
Lieferumfang
- Bedienungsanleitung
